PTV08040WAD

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 1 800mV~3.6V 800mV 14V 8V 通孔安装 59.9mm*9.4mm*24.1mm
供应商型号: PTV08040WAD
供应商: 国内现货
标准整包数: 5

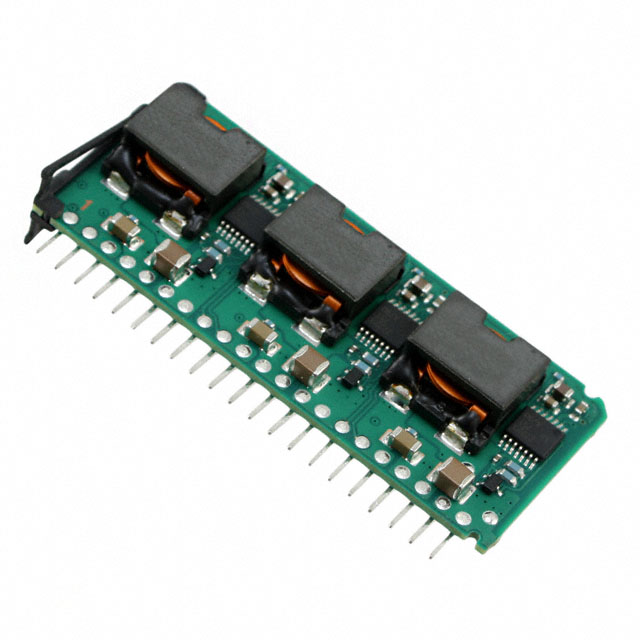

TEXAS INSTRUMENTS DC-DC稳压器 PTV08040WAD

PTV08040WAD概述

    PTV08040W 高性能50A非隔离垂直功率模块

    1. 产品简介


    PTV08040W 是一款高性能的50A输出电流非隔离垂直电源模块,采用最新的多相开关模式拓扑结构。这款模块特别适用于高级计算和服务器应用,其设计旨在为高密度多处理器系统提供稳定的电源供应。该模块通过SIP(单列直插式封装)形式实现最小化板载空间,并提供了双面表面贴装结构,确保低剖面和紧凑的外观。

    2. 技术参数


    - 输出电流: 50A
    - 输入电压范围: 8V 至 14V
    - 输出电压调整范围: 0.8V 至 3.6V
    - 效率: 最高可达95%
    - 工作温度范围: -40°C 至 85°C
    - 开关频率: 900kHz 至 1200kHz
    - 输入电容要求: 最小560µF,建议1000µF
    - 输出电容要求: 最小150µF陶瓷电容

    3. 产品特点和优势


    PTV08040W 的独特之处在于其先进的多相开关模式拓扑结构,能够在宽输入电压范围内高效稳定地调节输出电压。此外,它还具备以下特点:
    - 差分远程输出电压感应: 确保紧负荷调节。
    - 输出过流保护和过温保护: 保护负载故障。
    - Auto-Track™ 序列化: 简化电源系统的启动和关断序列化。
    - 可编程欠压锁存: 允许用户自定义开启和关闭阈值。

    4. 应用案例和使用建议


    PTV08040W 在高级计算和服务器应用中表现出色,特别适合使用8V至14V中间总线分布的系统。实际应用中,建议采用1000µF的输入电容和超过750µF的输出电容以提高整体性能和稳定性。对于环境温度低于0°C的应用,建议增加陶瓷电容以减少高频反射电流并提高瞬态响应。

    5. 兼容性和支持


    PTV08040W 可与其他符合相关标准的电子元件兼容,例如UL/IEC/CSA-22.2 60950-1。TI公司提供详尽的技术支持,包括详细的应用指南和技术文档,帮助用户正确安装和使用该模块。

    6. 常见问题与解决方案


    - 问题: 如何设置输出电压?
    - 解决方案: 使用外部电阻设置输出电压,具体计算方法见数据手册。
    - 问题: 如何启用和禁用模块?
    - 解决方案: 使用Inhibit控制引脚,连接到GND时禁用模块。
    - 问题: 模块工作时的最佳温度范围是多少?
    - 解决方案: 模块可以在-40°C至85°C的温度范围内工作,但建议在25°C附近保持最佳效率。

    7. 总结和推荐


    PTV08040W 是一款非常适合高级计算和服务器应用的电源模块,具备高效率、大电流输出能力和灵活的输出电压调整功能。其独特的多相拓扑结构和全面的保护机制使其在市场上具有很强的竞争力。强烈推荐在高可靠性需求的应用场景中使用此模块。

PTV08040WAD参数

参数
输出类型 -
最小输出电压 800mV
最大输出电压 800mV~3.6V
输出数量 1
开关频率 -
拓扑 -
同步整流器 -
最大输入电压 14V
功能 -
最小输入电压 8V
长*宽*高 59.9mm*9.4mm*24.1mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装,托盘

PTV08040WAD厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

PTV08040WAD数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS DC-DC稳压器 TEXAS INSTRUMENTS PTV08040WAD PTV08040WAD数据手册

PTV08040WAD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 1039.2496
200+ ¥ 1012.828
1000+ ¥ 986.4064
库存: 141
起订量: 10 增量: 21
交货地:
最小起订量为:10
合计: ¥ 10392.49
直接购买
加入购物车
