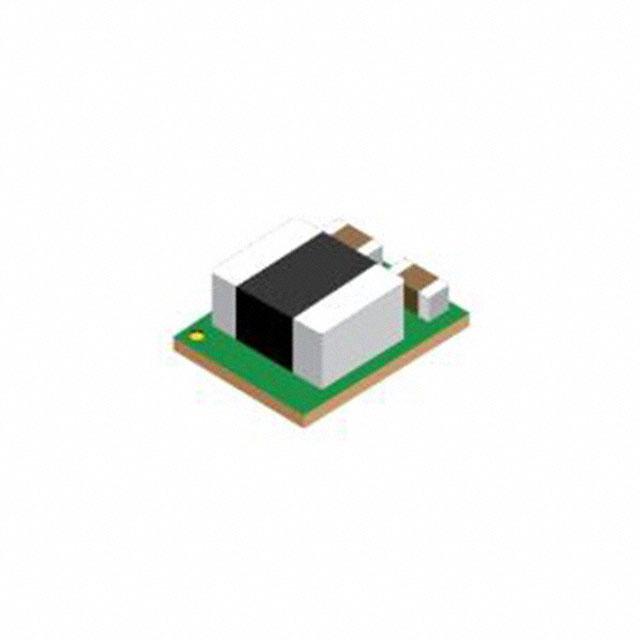

LMZM23600V3SILT

产品分类: DC-DC稳压器
厂牌: TEXAS INSTRUMENTS
产品描述: 750KHz Fixed 1 3.3V 36V 4V USIP-10 贴片安装,黏合安装 3.8mm*3mm*1.6mm
供应商型号: LMZM23600V3SILT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS DC-DC稳压器 LMZM23600V3SILT

LMZM23600V3SILT概述

    LMZM23600 36-V, 0.5-A Step-Down DC/DC Power Module

    1. 产品简介


    LMZM23600 是一款由德州仪器(Texas Instruments)开发的36伏、0.5安培降压型直流/直流电源模块。该模块专为工业应用设计,尤其是在空间受限的应用场合。LMZM23600 支持4伏至36伏的输入电压范围,提供固定输出电压选项(3.3伏和5伏),以及可调输出电压(1.2伏至15伏)。此电源模块以其紧凑的设计(3.8毫米 x 3毫米)和出色的性能,在多种应用场景中表现出色。

    2. 技术参数


    - 输入电压范围: 4V 至 36V
    - 输出电流: 0.5A
    - 输出电压选项: 3.3V、5V 固定输出;1.2V 至 15V 可调输出
    - 无负载功耗: 28μA
    - 关断电流: 2μA
    - 工作温度范围: -40°C 至 +125°C
    - 热阻: 45°C/W (结点到环境)
    - 同步频率范围: 500 kHz 至 825 kHz (固定输出),700 kHz 至 1100 kHz (可调输出)

    3. 产品特点和优势


    - 宽输入电压范围: LMZM23600 的输入电压范围从4伏至36伏,适应性强。
    - 高集成度: 模块仅需两个外部电容器即可实现5伏或3.3伏的输出设计。
    - 高效率: 在轻负载条件下,能效超过90%。
    - 快速响应: 通过无缝切换PWM和PFM模式来实现快速的瞬态响应。
    - 小型封装: 封装尺寸仅为3.8毫米 x 3毫米 x 1.6毫米,适用于空间受限的应用。

    4. 应用案例和使用建议


    - 应用场景:
    - 传感器发射器
    - 测试和测量设备
    - 电网基础设施
    - 其他空间受限的应用
    - 使用建议:
    - 在使用该模块时,需要确保输入电压在4伏至36伏范围内,以避免损坏。
    - 为了优化性能,建议采用单面布局方式,从而减小整体解决方案的体积。
    - 当电源电压波动较大时,建议监测电源信号以确保稳定运行。

    5. 兼容性和支持


    - 兼容性: 与德州仪器的其他相关产品具有良好的兼容性。
    - 技术支持: 德州仪器提供丰富的在线资源,包括WEBENCH® Power Designer工具,可以帮助用户快速进行自定义设计。
    - 维护支持: 德州仪器承诺为客户提供及时的技术支持和更新服务。

    6. 常见问题与解决方案


    - 问题1: 输出电压不稳定
    - 解决方案: 检查输入电压是否在规定的范围内,并确保连接正确的电容器。

    - 问题2: 模块过热
    - 解决方案: 确保良好的散热措施,如合理布置电路板以促进空气流通。

    - 问题3: 启动困难
    - 解决方案: 确认输入电压是否达到启动阈值,并检查EN引脚是否正常工作。

    7. 总结和推荐


    综上所述,LMZM23600是一款高度集成且高效的直流/直流电源模块,适用于各种空间受限的应用。其宽泛的工作电压范围、高效率、紧凑设计和丰富的内置保护机制使其成为工业应用的理想选择。对于需要在狭小空间内实现高效电源管理的系统,我们强烈推荐使用LMZM23600。此外,德州仪器提供的全面支持也进一步提升了该产品的竞争力。

LMZM23600V3SILT参数

参数
最小输入电压 4V
输出类型 Fixed
输出数量 1
最大输入电压 36V
最小输出电压 -
拓扑 -
功能 -
同步整流器 -
最大输出电压 3.3V
开关频率 750KHz
长*宽*高 3.8mm*3mm*1.6mm
通用封装 USIP-10
安装方式 贴片安装,黏合安装
应用等级 商用级
零件状态 在售
包装方式 卷带包装
