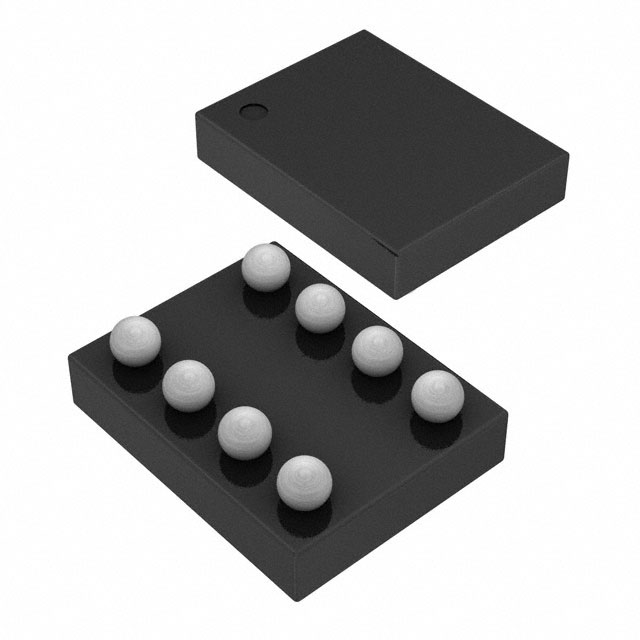

HDC1010YPAR

产品分类: 湿度/温湿传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 15s I²C 14b 2.7V 5.5V 0%RH~100%RH ±2% DSBGA-8 贴片安装,黏合安装
供应商型号: HDC1010YPAR
供应商: 国内现货
标准整包数: 500
TEXAS INSTRUMENTS 湿度/温湿传感器 HDC1010YPAR

HDC1010YPAR概述

    HDC1010 低功耗高精度数字湿度传感器技术手册

    产品简介


    HDC1010 是一款由 Texas Instruments(德州仪器)生产的数字湿度传感器,集成了温度传感器。它以其卓越的测量精度和极低的功耗而著称。这款传感器适合应用于多种场景,包括暖通空调(HVAC)、智能恒温器、房间监测系统、冰箱、打印机、白色家电、医疗设备及无线传感器网络等领域。

    技术参数


    主要功能:
    - 相对湿度精度:±2%(典型)
    - 温度精度:±0.2°C(典型)
    - 超稳定性能,适用于高湿度环境
    - 14位分辨率测量
    - 睡眠模式电流消耗:100 nA
    - 平均供电电流:710 nA(1 sps,11位相对湿度测量)
    - 工作电压范围:2.7 V 至 5.5 V
    - 封装尺寸:2.04 mm x 1.59 mm(DSBGA封装)
    电气特性:
    - 输入高电平电压:0.7 × VDD
    - 输入低电平电压:0.3 × VDD
    - 输出低电平电压:0.4 V(电流3 mA)
    - 时钟频率:10 kHz 至 400 kHz
    - I2C 接口脉冲抑制宽度:50 ns
    - 启动时间:10 至 15 ms
    工作环境:
    - 存储温度范围:-65°C 至 150°C
    - 操作温度范围:-40°C 至 125°C

    产品特点和优势


    HDC1010 的独特之处在于其低功耗和高精度,使其成为在电池供电或能量收集设备中理想选择。此外,其小巧的尺寸和坚固的设计使得它能够在各种恶劣环境中正常运行。HDC1010 还集成了一个加热器,可在需要时帮助去除传感器上的冷凝水,从而减少长时间高湿度条件下可能产生的偏移。

    应用案例和使用建议


    应用场景:
    - HVAC系统:用于监测和控制室内湿度。
    - 智能恒温器:集成在智能家居系统中,提供准确的温湿度数据。
    - 冰箱:监控内部湿度,防止食物腐败。
    - 白色家电:如洗衣机、洗碗机等,用于检测环境湿度变化。
    使用建议:
    - 在极端温度和湿度环境下,建议定期校准以保持准确性。
    - 使用加热器功能时,适当增加测量速率以达到有效的温度升高。
    - 确保 I2C 接口的电源线和接地线连接良好,以确保信号完整性。

    兼容性和支持


    HDC1010 支持标准的 I2C 通信协议,可以轻松集成到现有系统中。德州仪器提供了详尽的技术文档和社区支持,帮助开发者快速上手并解决问题。

    常见问题与解决方案


    1. 问:HDC1010 在低温环境下表现如何?
    - 答: HDC1010 在-20°C至70°C的温度范围内进行湿度测量时具有良好的稳定性。对于更宽的工作温度范围,建议在操作前进行校准。
    2. 问:HDC1010 是否有自加热效应?
    - 答: HDC1010 在测量模式下具有很低的功耗,因此不会显著产生自加热效应。但在长时间高湿度环境下使用加热器时,需要注意温度升高可能导致的影响。

    总结和推荐


    总结:
    HDC1010 是一款高性能、低功耗的数字湿度和温度传感器,具备出色的测量精度和稳定性。它的独特设计使其非常适合于各类工业和消费级应用,特别是在需要精确测量湿度和温度的场合。
    推荐:
    我们强烈推荐使用 HDC1010,尤其是那些需要高性能湿度和温度传感的项目。德州仪器的支持文档和社区资源也非常丰富,能够为用户提供全面的技术支持。

HDC1010YPAR参数

参数
最大工作供电电压 5.5V
最小工作供电电压 2.7V
输出 14b
精度 ±2%
输出类型 I²C
灵敏度 -
响应时间 15s
湿度范围 0%RH~100%RH
2.07mm(Max)
1.62mm(Max)
680μm(Max)
通用封装 DSBGA-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

HDC1010YPAR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

HDC1010YPAR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 湿度/温湿传感器 TEXAS INSTRUMENTS HDC1010YPAR HDC1010YPAR数据手册

HDC1010YPAR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 8.7604
1000+ ¥ 8.5377
3000+ ¥ 8.315
库存: 1600
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 4380.2
