LM26LVCISD-125/NOPB

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 125°C 150°C ±2.2°C WSON-6 贴片安装,黏合安装 2.2mm(长度)*2.5mm(宽度)
供应商型号: LM26LVCISD-125/NOPB
供应商: 国内现货
标准整包数: 1000

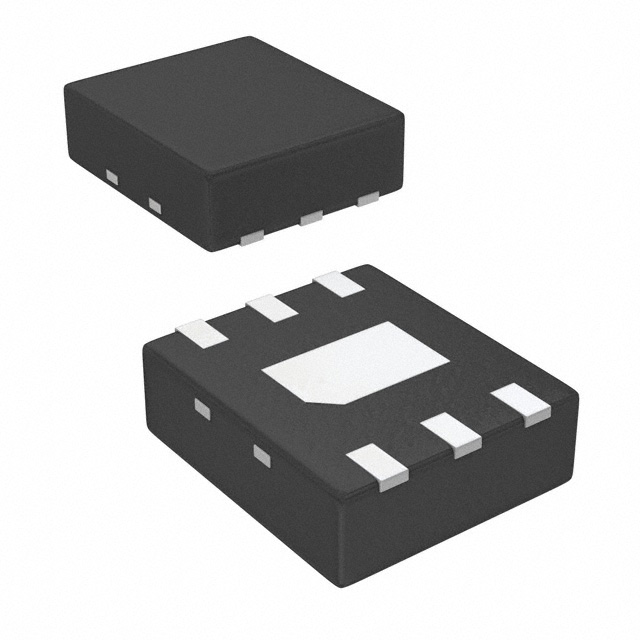

TEXAS INSTRUMENTS 温度传感器 LM26LVCISD-125/NOPB

LM26LVCISD-125/NOPB概述


    产品简介


    LM26LV 和 LM26LV-Q1 温度开关和温度传感器
    概述:
    LM26LV 和 LM26LV-Q1 是由德州仪器(Texas Instruments)生产的低电压、高精度、双输出、低功耗温度开关和温度传感器。这些传感器能够以 1°C 的步长,在 0°C 到 150°C 范围内预设温度跳变点。这些产品广泛应用于消费电子和工业领域的电池管理系统、汽车应用、数字相机和其他设备。
    主要功能:
    - 低功耗:1.6V 低电压操作,降低能耗。
    - 精度:具有广泛的温度范围,从 -50°C 到 150°C,提供准确的温度检测。
    - 输出功能:具备模拟和数字两种输出模式,可以实现灵活的应用设计。
    - 高可靠性:支持 AEC-Q100 认证,适用于汽车应用。
    应用领域:
    - 手机和无线收发器
    - 数码相机
    - 电池管理系统
    - 汽车应用
    - 硬盘驱动器
    - 游戏和家用电器

    技术参数


    电气特性:
    - 供电电压:1.6V 至 5.5V
    - 电源电流:8 µA
    - 过温报警电压:VDD - 0.2V
    - 逻辑低输出电压:0.2V 至 0.45V
    - 温度传感器输出增益:
    - Gain 1 (0°C 至 69°C):-5.1 mV/°C
    - Gain 2 (70°C 至 109°C):-7.7 mV/°C
    - Gain 3 (110°C 至 129°C):-10.3 mV/°C
    - Gain 4 (130°C 至 150°C):-12.8 mV/°C
    工作环境:
    - 工作温度范围:-50°C 至 150°C
    - 存储温度范围:-65°C 至 150°C
    绝对最大额定值:
    - 供电电压:-0.3V 至 6V
    - 过温报警引脚电压:-0.3V 至 6V
    - 最高结温:155°C
    - 最高存储温度:150°C

    产品特点和优势


    - 低功耗:适用于 1.8V 系统设计。
    - 高精度:在整个工作温度范围内保持良好的准确性。
    - 宽工作范围:适用于 -50°C 至 150°C 的环境温度。
    - 线性模拟输出:提供了负温度系数 (NTC) 的模拟输出,适合需要精确温度监控的应用。
    - 优秀的电源噪声抑制:减少了因电源波动引起的误差。
    - AEC-Q100 资格认证:适用于汽车级应用,提高了可靠性和耐用性。

    应用案例和使用建议


    应用案例:
    - 手机和无线收发器:确保在高温环境中不会过热损坏。
    - 数字相机:用于监测内部温度,避免因过热而影响性能。
    使用建议:
    - 在设计时应注意布局,尽量使传感器远离热源,减少自加热效应的影响。
    - 使用外部电阻对开放漏极输出进行上拉,以确保正确的逻辑电平。
    - 对于模拟输出,根据具体应用场景选择合适的负载电容,以保证信号的稳定性。

    兼容性和支持


    兼容性:
    - 供电要求:可直接连接至 1.6V 至 5.5V 的电源。
    - 与其他组件的兼容性:适用于多种电路设计,如电池管理系统、汽车电子等。
    支持:
    - 技术支持:德州仪器提供详尽的技术文档和支持服务。
    - 在线资源:提供详细的工程笔记、设计指南和技术论坛。

    常见问题与解决方案


    常见问题及解决方案:
    | 问题描述 | 解决方案 |

    | 温度过高 | 检查外部散热措施是否到位;调整散热设计。 |
    | 模拟输出不稳定 | 确保负载电容适配正确,避免信号失真。 |
    | 电源噪声干扰大 | 增加滤波电容,改善电源稳定度。 |

    总结和推荐


    综合评估:
    - 主要优点:低功耗、高精度、宽工作范围和 AEC-Q100 认证使得 LM26LV 和 LM26LV-Q1 广泛适用于消费电子和工业应用。
    - 适用性:适用于需要精确温度检测和控制的系统设计,尤其是在极端环境下使用时。
    推荐:
    - 强烈推荐:对于需要高精度温度监测的应用,如汽车电子、电池管理系统等,LM26LV 和 LM26LV-Q1 是理想的选择。这些产品以其低功耗、高精度和宽工作温度范围,在同类产品中表现出色。

LM26LVCISD-125/NOPB参数

参数
精度 ±2.2°C
温度范围 150°C
温度阈值 125°C
长*宽*高 2.2mm(长度)*2.5mm(宽度)
通用封装 WSON-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM26LVCISD-125/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM26LVCISD-125/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM26LVCISD-125/NOPB LM26LVCISD-125/NOPB数据手册

LM26LVCISD-125/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.4692
2000+ ¥ 3.381
3000+ ¥ 3.2928
库存: 130000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3469.2
