LM61BIZ/LFT3

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: ±2°C (±3°C) TO-92-3 通孔安装,黏合安装
供应商型号: LM61BIZ/LFT3
供应商: 国内现货
标准整包数: 1

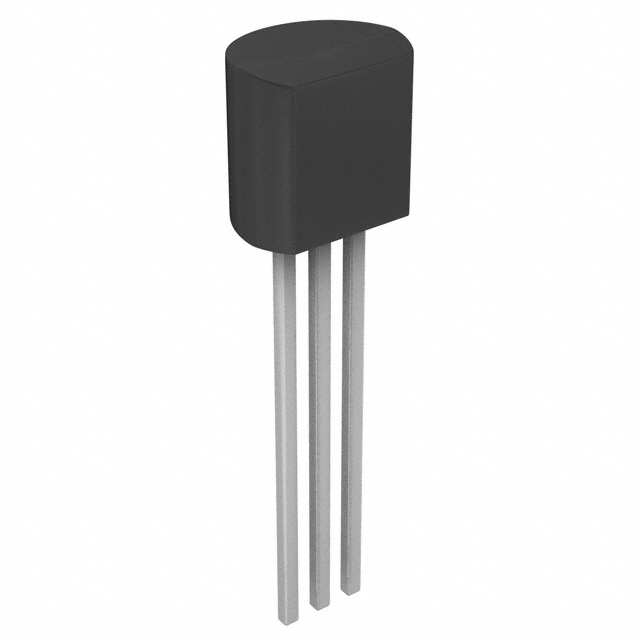

TEXAS INSTRUMENTS 温度传感器 LM61BIZ/LFT3

LM61BIZ/LFT3概述


    产品简介


    LM61温度传感器是一款由德州仪器(Texas Instruments)生产的高精度集成电路温度传感器。它能够检测从-30°C到100°C的温度范围,并且只需要一个正向电源供电即可运行。这款传感器适用于远程应用,并经过UL认可,确保在各种环境中安全使用。LM61的主要应用领域包括:手机、电脑、电源模块、电池管理、传真机、打印机、暖通空调(HVAC)、硬盘驱动和家用电器等。

    技术参数


    - 温度系数:10 mV/°C
    - 额定温度范围:-30°C至100°C
    - 电源电压范围:2.7V至10V
    - 输出电压范围:-30°C时为300mV,100°C时为1600mV
    - 最大精度:25°C时为±2°C,-25°C至85°C范围内为±3°C,-30°C至100°C范围内为±4°C
    - 非线性度:±0.8°C
    - 输出阻抗:800Ω
    - 静态电流:125µA(25°C)
    - 最大功耗:取决于电源电压和负载条件

    产品特点和优势


    LM61温度传感器具备多项独特的功能和优势。首先,它具有线性的温度响应特性,输出电压与温度成正比,比例系数为10 mV/°C。此外,它还内置了600 mV的偏置电压,使得在单电源供电情况下也能测量负温度。这些特性大大简化了外部电路的设计,尤其是在需要读取负温度的单电源环境下。传感器的静态电流极低,仅为125µA,使得自发热非常有限,从而保持较高的测量精度。另外,该传感器还具有良好的热稳定性,适合长期稳定工作。

    应用案例和使用建议


    LM61温度传感器广泛应用于各类电子产品中。例如,在笔记本电脑中,它可以用于监测处理器和电池的温度,以保证设备正常运行。在智能手机中,LM61可以用来监控电池充电状态,以防止过热。在工业自动化领域,它也可以用于监测机器内部温度,以预防过热导致的故障。
    使用建议:
    - 在设计温度传感电路时,建议将LM61安装在热传导良好的表面上,以确保测量准确。
    - 为了减少噪声干扰,可以在电源输入端添加0.1μF的去耦电容,并在输出端添加适当的滤波电容。
    - 如果使用大容量电容,则需要注意额外的延迟会增加传感器的整体响应时间,因此需要根据具体应用需求选择合适的电容值。

    兼容性和支持


    LM61温度传感器采用SOT-23和TO-92两种封装形式,分别适合不同的应用场景。产品提供多种封装选项,并支持从2.7V到10V的宽电源电压范围,这使得它易于与其他电子元件和系统集成。德州仪器提供了详尽的技术文档和支持资源,包括数据手册、设计指南和技术论坛,帮助客户解决问题并优化设计。

    常见问题与解决方案


    - 问题1:如何测量负温度?
    解决方案:由于LM61具有600 mV的偏置电压,可以直接通过测量输出电压来获得负温度值。例如,如果测得的输出电压为300 mV,则对应的温度为-30°C。

    - 问题2:如何降低功耗?
    解决方案:可以通过使用微控制器或其他逻辑门来控制LM61的电源开关,从而实现待机模式,降低功耗。例如,当不需要进行温度测量时,可以通过关闭电源来节省能量。

    总结和推荐


    LM61温度传感器是一款功能强大、设计灵活的温度传感器,适用于多种应用场景。它的高精度、低功耗和宽工作温度范围使其成为众多电子产品的理想选择。通过详细的布局指导和丰富的技术支持文档,德州仪器为客户提供了一套完善的解决方案。因此,强烈推荐使用LM61温度传感器,特别是在需要高精度温度测量的应用场合中。

LM61BIZ/LFT3参数

参数
温度阈值 -
精度 ±2°C (±3°C)
温度范围 -
通用封装 TO-92-3
安装方式 通孔安装,黏合安装
零件状态 在售
包装方式 盒装,弹夹装

LM61BIZ/LFT3厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM61BIZ/LFT3数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM61BIZ/LFT3 LM61BIZ/LFT3数据手册
