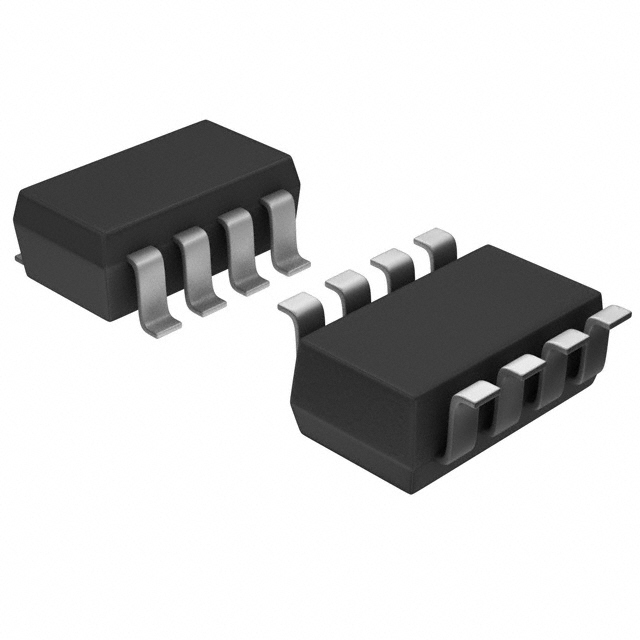

TMP421AQDCNRQ1

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: -40°C~125°C ±1°C (±5°C) SOT-23-8 贴片安装,黏合安装
供应商型号: TMP421AQDCNRQ1
供应商: 国内现货
标准整包数: 300
TEXAS INSTRUMENTS 温度传感器 TMP421AQDCNRQ1

TMP421AQDCNRQ1概述

    TMP421-Q1, TMP422-Q1, TMP423-Q1 ±1°C Remote and Local Temperature Sensor

    1. 产品简介


    TMP421-Q1、TMP422-Q1 和 TMP423-Q1 是德州仪器(Texas Instruments)生产的温度传感器系列,分别具有单通道、双通道和三通道远程温度传感功能,并且集成本地温度传感功能。这些传感器适用于广泛的工业和汽车应用,包括处理器和FPGA温度监测、投影仪、服务器和电信中心设备等。

    2. 技术参数


    这些温度传感器的技术参数包括:
    - 供电电压范围:2.7V 至 5.5V
    - 本地温度精度:±1.25°C(典型值)
    - 远程温度精度:±1°C(典型值)
    - 最大绝对额定值:电源电压 7V
    - 热阻抗:147°C/W(结点到环境)
    - 输入逻辑电平:高电平 2.1V,低电平 0.8V
    - 数据接口:双向数字 I/O,兼容 I2C 和 SMBus 协议
    - 封装形式:SOT-23(8 引脚)

    3. 产品特点和优势


    这些温度传感器的主要特点是:
    - AEC-Q100 认证,适用于汽车级应用
    - 高精度远程温度传感器,最大误差为 ±1°C
    - 内置本地温度传感器,精度为 ±1.25°C
    - 支持 I2C 和 SMBus 接口,兼容多种通信协议
    - 系列电阻补偿和二极管故障检测功能

    4. 应用案例和使用建议


    这些传感器广泛应用于各种系统中,例如:
    - 处理器和 FPGA 温度监测
    - 投影仪系统(LCD、DLP、LCOS)
    - 服务器和中央办公室电信设备
    - 存储区域网络(SAN)
    使用建议:
    - 在设计时应考虑传感器的电源电压范围,并确保满足规定的电压条件。
    - 对于未使用的通道,可以将引脚连接至 GND 或保持悬空。
    - 确保传感器与外部电路的良好接地,以避免噪声干扰。

    5. 兼容性和支持


    这些温度传感器可与其他电子元器件和设备兼容,尤其是那些需要精确温度监控的应用。德州仪器提供详尽的技术支持文档和软件工具,帮助用户进行开发和调试。

    6. 常见问题与解决方案


    以下是常见的用户问题及解决方案:
    - Q:传感器精度不够怎么办?
    - A: 检查传感器的供电电压和信号线是否正常,确认连接无误后,若仍有问题,可能需要更换传感器。
    - Q:传感器无法读取远程温度怎么办?
    - A: 检查 DX 端子的连接情况,确保其正确连接到目标温度传感器。
    - Q:传感器温度读数波动大怎么办?
    - A: 尝试降低测量频率,检查外部环境噪声,以及电源供应的稳定性。

    7. 总结和推荐


    TMP421-Q1、TMP422-Q1 和 TMP423-Q1 在精度和可靠性方面表现出色,适合在复杂多变的工业环境中使用。德州仪器提供了全面的技术支持,有助于用户快速上手并实现最佳效果。强烈推荐在需要高精度温度监测的应用中使用这些传感器。

TMP421AQDCNRQ1参数

参数
温度阈值 -
精度 ±1°C (±5°C)
温度范围 -40°C~125°C
通用封装 SOT-23-8
安装方式 贴片安装,黏合安装
应用等级 汽车级
零件状态 在售
包装方式 卷带包装

TMP421AQDCNRQ1厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMP421AQDCNRQ1数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS TMP421AQDCNRQ1 TMP421AQDCNRQ1数据手册

TMP421AQDCNRQ1封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
300+ ¥ 6.102
500+ ¥ 5.5935
1000+ ¥ 5.441
库存: 3000
起订量: 300 增量: 0
交货地:
最小起订量为:300
合计: ¥ 1830.6
