LM235H/NOPB

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: ±3°C (±5°C) TO-46-3 通孔安装 4.699mm(长度)*4.699mm(宽度)
供应商型号: LM235H/NOPB
供应商: 国内现货
标准整包数: 1000

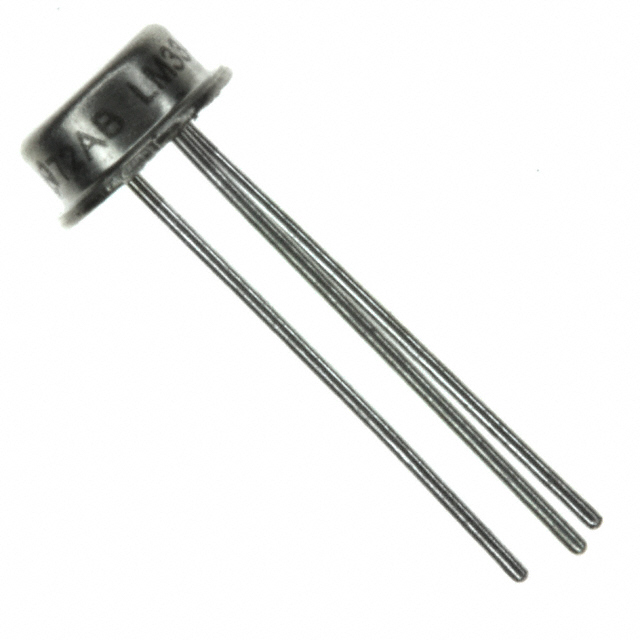

TEXAS INSTRUMENTS 温度传感器 LM235H/NOPB

LM235H/NOPB概述

    高质量文章:LMx35系列精密温度传感器技术手册

    产品简介


    LMx35系列是一款由德州仪器(Texas Instruments)生产的精密温度传感器。作为2端子齐纳二极管,LMx35在工作时提供了一个直接校准到开尔文温标的电压输出。这种设计使得它们适用于广泛的温度传感应用,从低温到高温均有覆盖。LM135系列的工作温度范围为-55°C至150°C,而LM235系列则为-40°C至125°C,LM335系列则为-40°C至100°C。其低动态阻抗和线性输出使其易于与其他读出或控制电路接口,从而广泛应用于电源、电池管理、HVAC系统、家电等领域。

    技术参数


    以下是LMx35系列的主要技术参数:
    - 温度输出比例:10 mV/°K
    - 工作电流范围:400 μA 至 5 mA
    - 动态阻抗:小于1Ω
    - 初始精度:1°C(可选)
    - 过量温度范围:200°C
    - 应用温度范围
    - LM135系列:-55°C至150°C
    - LM235系列:-40°C至125°C
    - LM335系列:-40°C至100°C
    - 热稳定性:在125°C下,每小时变化小于0.2°C
    - 典型误差
    - 未校准误差:-40°C至150°C范围内最大误差不超过5°C
    - 校准后误差:-40°C至150°C范围内最大误差不超过2°C

    产品特点和优势


    LMx35系列的显著特点包括高精度的温度测量、宽广的工作温度范围、线性输出以及低动态阻抗。这些特性使其成为各类温度传感器应用的理想选择,尤其是在需要高精度和稳定性的场合。此外,其易于校准的设计和简便的接口特性也为其增加了市场竞争力。

    应用案例和使用建议


    - 应用示例:如图15所示,宽工作供电电压范围使LMx35系列适合于多种电源管理系统。如图16所示,用于最低温度检测时,可以通过控制线长来减少因电线压降造成的误差。
    - 使用建议:为了提高精度,建议将LMx35的工作电流保持在最低适合的水平,并确保在最大操作温度下的电流供应足以驱动传感器和任何外部负载。如果传感器安装在一个热阻恒定的环境中,则可以校准掉自加热误差。为此,应确保设备以温度稳定的电流运行。

    兼容性和支持


    LMx35系列具有较好的兼容性,能够方便地与其他读出或控制电路接口。德州仪器提供了详尽的技术支持文档,包括安装指南和布局示例,以及客户支持和技术服务热线,确保用户能充分利用产品的各项功能。

    常见问题与解决方案


    - Q: 传感器在极端温度下表现如何?
    - A: LM135在-55°C至150°C内有很好的表现;LM235在-40°C至125°C内稳定工作;LM335则覆盖-40°C至100°C。确保正确选择型号以满足特定的应用需求。

    - Q: 传感器的自加热误差怎么处理?
    - A: 通过确保以温度稳定的电流运行设备,可以减少自加热误差的影响。这有助于维持测量的准确性。

    总结和推荐


    LMx35系列精密温度传感器以其宽泛的工作温度范围、高精度和线性输出特性,在众多温度感应应用中表现出色。无论是工业控制还是家电应用,它都是理想的选择。鉴于其优良的性能和广泛的应用场景,强烈推荐使用LMx35系列传感器,以实现精准的温度测量和控制。

LM235H/NOPB参数

参数
温度范围 -
温度阈值 -
精度 ±3°C (±5°C)
长*宽*高 4.699mm(长度)*4.699mm(宽度)
通用封装 TO-46-3
安装方式 通孔安装
零件状态 在售
包装方式 盒装,散装

LM235H/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM235H/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM235H/NOPB LM235H/NOPB数据手册

LM235H/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 48.3328
2000+ ¥ 47.104
3000+ ¥ 45.8752
库存: 39000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 48332.8
