LM135AH

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 150°C ±1°C (±2.7°C) TO-46-3 通孔安装
供应商型号: LM135AH
供应商: 国内现货
标准整包数: 1000

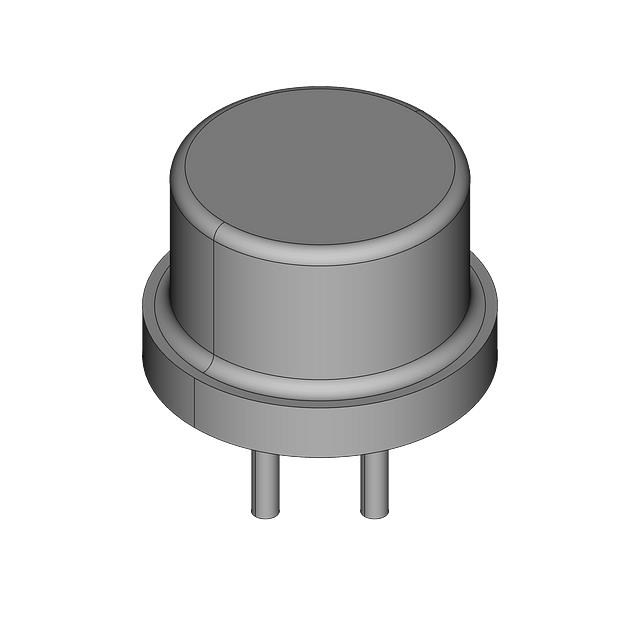

TEXAS INSTRUMENTS 温度传感器 LM135AH

LM135AH概述

    LMx35, LMx35A Precision Temperature Sensors

    1. 产品简介


    LM135、LM135A、LM235、LM235A、LM335 和 LM335A 是德州仪器(Texas Instruments)生产的精密温度传感器。这些传感器基于二极管原理工作,能够提供直接校准到开尔文温标的电压输出。它们广泛应用于电源管理、电池管理系统、HVAC系统及家用电器等领域。这些传感器具有易于校准的特点,并且能在广泛的温度范围内运作,包括从-55°C到150°C(LM135)和-40°C到125°C(LM235和LM335)。

    2. 技术参数


    - 工作电流范围:400μA至5mA
    - 输出电压:10mV/°K
    - 动态阻抗:<1Ω
    - 初始精度:1°C(可选)
    - 过载温度范围:-55°C 至 150°C(LM135),-40°C 至 125°C(LM235 和 LM335)
    - 封装类型:TO-46、TO-92 和 SOIC

    3. 产品特点和优势


    - 高精度:LM135和LM235系列在25°C时误差小于1°C,而LM335系列误差不超过1.5°C。
    - 线性输出:相比其他传感器,这些温度传感器提供线性的输出特性,便于集成和读数。
    - 低功耗:工作电流范围宽,可以根据需要调整以节省能耗。
    - 易于校准:通过调节ADJ引脚可以实现精准校准,从而减少误差。

    4. 应用案例和使用建议


    这些传感器可以在多种场合中使用,如电源管理、电池管理系统和家用电器等。具体的应用案例包括:
    - 温控系统:传感器可以通过调节电路来控制环境温度,保证系统运行在理想的温度区间内。
    - 温度测量:在各种温度测量场景中,如工业自动化、医疗设备、汽车引擎监控等。
    - 冷端补偿:在热电偶应用中,这些传感器可以用来进行冷端补偿,确保温度测量的准确性。
    使用建议:
    - 确保传感器在工作电流下运行,避免电流过高导致的自加热误差。
    - 采用稳定的工作电流,以便将误差因素降到最低。

    5. 兼容性和支持


    这些传感器与常见的电子设备兼容,可以轻松集成到现有系统中。德州仪器提供了详尽的技术文档和支持服务,帮助用户更好地理解和使用这些传感器。

    6. 常见问题与解决方案


    - Q1:传感器在高温下的表现如何?
    - A1:在高温条件下,传感器的精度会略微下降,但通常仍在可接受范围内。为了提高精度,可以在设计时考虑使用更稳定的电源和散热措施。

    - Q2:如何避免自加热引起的误差?
    - A2:通过降低工作电流或者采用温度稳定的电源供应,可以有效减少自加热效应带来的误差。

    7. 总结和推荐


    总体来说,LM135、LM235、LM335及其A系列传感器在温度传感应用中表现出色。它们具备高精度、低功耗和易于校准等特点,适用于多种工业和商业应用。鉴于这些优点,强烈推荐使用这些温度传感器,尤其是在需要高精度和可靠性的环境中。
    结论
    综上所述,LMx35和LMx35A系列温度传感器在工业和商业应用中展现出了出色的性能。无论是在电源管理还是在温度控制方面,它们都能提供准确可靠的温度测量结果。因此,对于需要精确温度监控的系统,这些传感器是理想的选择。

LM135AH参数

参数
温度范围 150°C
温度阈值 -
精度 ±1°C (±2.7°C)
2.67mm(Max)
通用封装 TO-46-3
安装方式 通孔安装
零件状态 在售
包装方式 散装,卷带包装

LM135AH厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM135AH数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM135AH LM135AH数据手册
