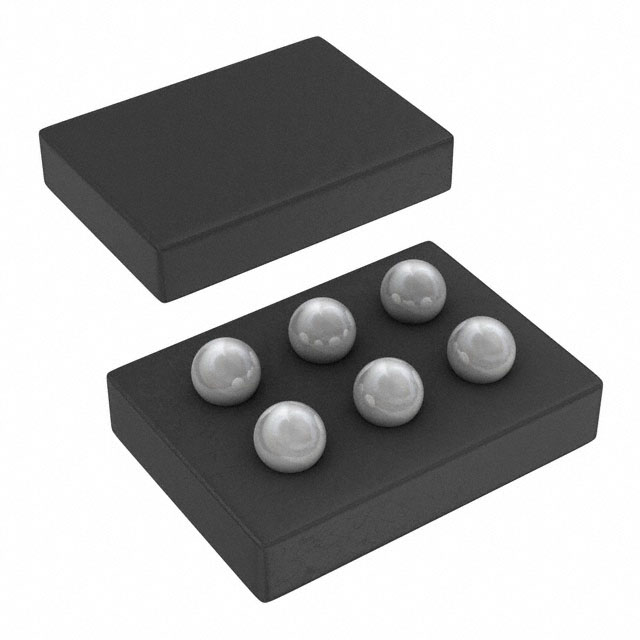

TMP106YZCR

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: ±2°C (±3°C) BGA 贴片安装,黏合安装 1.8mm*1.3mm*650μm
供应商型号: TMP106YZCR
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 温度传感器 TMP106YZCR

TMP106YZCR概述


    产品简介


    TMP106是一款通过两线串行接口实现数字输出的温度传感器,封装为芯片级WCSP。TMP106无需外部组件即可运行,可以读取分辨率为0.0625°C的温度。该产品支持高达12位的可选分辨率,并具有±2.0°C的最大精度(在−25°C到+85°C范围内)。TMP106适用于各种通信、计算机、消费电子、环境、工业和仪器仪表应用,如笔记本电脑、手机、电池管理和环境监测。

    技术参数


    - 温度输入范围:−40°C到+125°C
    - 精度:
    - ±0.5°C到±2.0°C(−25°C到+85°C)
    - ±1.0°C到±3.0°C(−40°C到+125°C)
    - 分辨率:9到12位,用户可选
    - 电源电压范围:2.7V到5.5V
    - 供电电流:
    - 休眠模式:0.1µA(典型值)
    - 两线串行接口不活动时:50µA(最大值)
    - 活动模式下,SCL频率为400kHz:100µA(最大值)
    - 工作温度范围:−55°C到+127°C
    - 存储温度范围:−60°C到+130°C

    产品特点和优势


    - 低功耗:在两线串行接口不活动时仅为50µA,且支持低至0.1µA的休眠模式。
    - 高分辨率:最高可达12位,温度测量精度高达±0.0625°C。
    - 多功能接口:支持SMBus兼容的两线接口,并具备SMBus报警功能。
    - 易于集成:无需外部组件,只需简单的拉电阻配置即可。
    - 多模式操作:提供多种分辨率和工作模式选择,适应不同应用场景。

    应用案例和使用建议


    TMP106适用于多种应用场景,例如笔记本电脑中的温度管理、手机中的热保护以及电池管理系统中的温度监控。在使用TMP106时,建议采取以下措施:
    - 布局设计:确保传感器和引脚不受环境空气温度影响,避免不必要的误差。
    - 配置设置:根据具体应用需求调整配置寄存器,以获得最佳精度和响应时间。
    - 软件实现:使用相应的库函数简化读写操作,提高系统稳定性。

    兼容性和支持


    TMP106支持标准的两线串行接口和SMBus协议,兼容各种主流的微控制器和处理器。德州仪器提供了详尽的技术文档和支持服务,确保用户能够高效地开发和调试相关项目。

    常见问题与解决方案


    - 问题:如何设置温度阈值?
    - 解决方案:通过写入THIGH和TLOW寄存器来设定温度上限和下限。根据具体需求,使用对应的配置寄存器设置故障队列数量。

    - 问题:温度测量结果不稳定怎么办?
    - 解决方案:检查引脚是否受到外界干扰,确认是否有适当的去耦电容,并重新校准温度传感器。

    总结和推荐


    综上所述,TMP106是一款功能强大且灵活易用的温度传感器。其高精度、低功耗以及丰富的接口特性使其成为众多应用的理想选择。对于需要精确温度监控的应用场合,推荐使用TMP106进行集成。德州仪器提供的全面技术支持和详尽的文档资料将进一步增强用户的信心和便利性。

TMP106YZCR参数

参数
温度阈值 -
精度 ±2°C (±3°C)
温度范围 -
长*宽*高 1.8mm*1.3mm*650μm
通用封装 BGA
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TMP106YZCR厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMP106YZCR数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS TMP106YZCR TMP106YZCR数据手册

TMP106YZCR封装设计

查看详情并下载
Symbol
Footprint
3D Model
