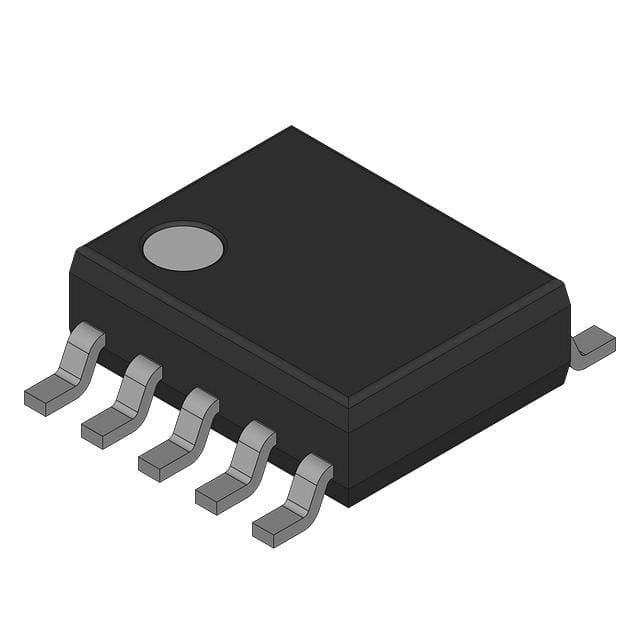

LM95172EWG

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: ±1°C (±3.5°C) CFP-10 贴片安装 6.12mm(宽度)*1.98mm(高度)
供应商型号: CY-LM95172EWG
供应商: Avnet
标准整包数: 1
TEXAS INSTRUMENTS 温度传感器 LM95172EWG

LM95172EWG概述

    LM95172EWG 高温数字温度传感器技术手册

    产品简介


    LM95172EWG 是一款由德州仪器(TI)制造的高温数字温度传感器,适用于汽车、工业电源控制器、电机、变速箱、地热仪表及高温测试设备等多种应用场景。该传感器具有13位至16位的分辨率,能够在-40°C到+200°C的宽泛温度范围内进行高精度测量。LM95172EWG 在-40°C至+175°C的温度范围内具有±3.5°C的最大误差,适用于极端温度环境下的温度监控需求。

    技术参数


    - 供电电压范围:模拟电源:3.0V~5.5V;数字电源:3.0V~5.5V
    - 总电流消耗:正常模式:400 µA;关机模式:-40°C至+140°C为4 µA;-40°C至+175°C为12 µA;-40°C至+200°C为28 µA
    - 分辨率:13位模式:0.0625°C/LSB;16位模式:0.0078125°C/LSB
    - 温度精度:-40°C至+120°C:±3.5°C;+120°C至+130°C:±2.0°C;+130°C至+160°C:±1.0°C;+160°C至+175°C:±2.0°C;+175°C至+200°C:±3.0°C
    - 转换时间:13位模式:43 ms(最大值);16位模式:350 ms(最大值)
    - 通信接口:三线串行接口,兼容SPI和MICROWIRE协议
    - 封装:10针CERPACK高温度陶瓷封装

    产品特点和优势


    1. 高精度测量:在-40°C至+175°C温度范围内,最大误差为±3.5°C,保证了极高的测量精度。
    2. 宽温域适应性:可以在极端条件下稳定工作,覆盖了广泛的温度范围。
    3. 快速转换时间:在16位模式下,最快的转换时间为350ms,适合需要频繁温度监测的应用。
    4. 低功耗:关机模式下电流消耗仅为28µA(-40°C至+200°C),适合电池供电设备。
    5. 高噪声免疫性:输出具有较高的噪声免疫力,适用于电磁干扰环境中。

    应用案例和使用建议


    应用案例:
    - 汽车发动机管理系统
    - 工业电机控制
    - 地热仪器仪表
    使用建议:
    - 确保VDD ANALOG和VDD IO电压波动满足最小要求,避免因电源不稳导致测量不准确。
    - 在使用过程中,注意合理配置寄存器参数以优化温度采样速率和精度。

    兼容性和支持


    - 兼容性:LM95172EWG 的三线串行接口兼容SPI和MICROWIRE协议,可以与常见的微控制器和处理器轻松连接。
    - 技术支持:德州仪器提供了详尽的技术文档和支持,用户可以访问官网获取更多资料。

    常见问题与解决方案


    - Q: 如何确保传感器在启动时正确初始化?
    - A: 按照软件复位序列执行操作,在初始电源电压达到规定范围后写入“1”到Shutdown位并保持高电平,然后写入“0”恢复到正常模式。
    - Q: 传感器工作期间的噪声问题如何处理?
    - A: 通过提高供电电压的稳定性和适当调整外部电容来减少噪声干扰。

    总结和推荐


    LM95172EWG 是一款性能优异的高温数字温度传感器,适合于需要高精度温度监测的应用场合。其出色的温度测量能力和低功耗特性使其成为许多工业和汽车应用的理想选择。总体而言,强烈推荐使用这款产品来实现精确可靠的温度监控。

LM95172EWG参数

参数
温度阈值 -
精度 ±1°C (±3.5°C)
温度范围 -
长*宽*高 6.12mm(宽度)*1.98mm(高度)
通用封装 CFP-10
安装方式 贴片安装
包装方式 散装,托盘,管装

LM95172EWG厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM95172EWG数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM95172EWG LM95172EWG数据手册
