LM56BIMM

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: ±2°C (±3°C) VSSOP-8 贴片安装,黏合安装
供应商型号: LM56BIMM
供应商: 国内现货
标准整包数: 50

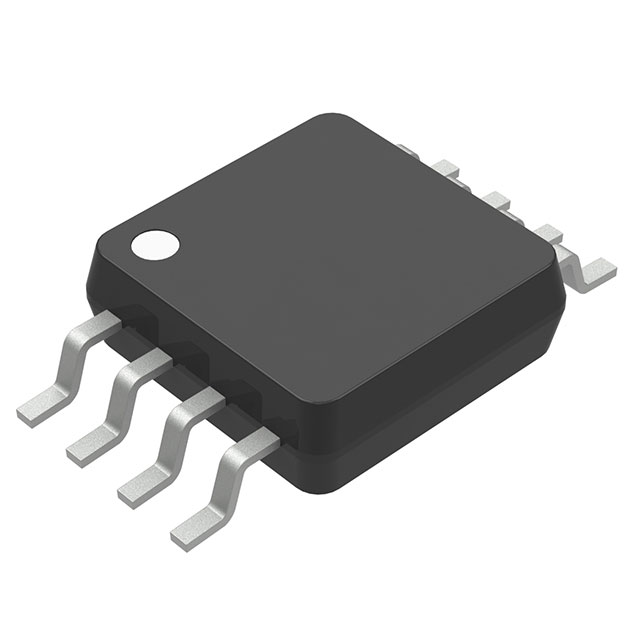

TEXAS INSTRUMENTS 温度传感器 LM56BIMM

LM56BIMM概述


    产品简介


    LM56 双输出低功耗恒温器是一款高精度低功耗恒温器,能够生成两个稳定的温度阈值(VT1 和 VT2)。这些阈值通过将LM56的1.250V带隙电压参考分压产生,通过外部三个电阻进行设置。LM56有两个数字输出,当温度超过设定点时会变为低电平,当温度降至设定点以下时恢复为高电平。LM56非常适合微处理器热管理、家电、便携式电池供电系统(3.0V或5V系统)、风扇控制、工业过程控制、HVAC系统、远程温度传感及电子系统保护等应用。

    技术参数


    - 电源电压: 2.7V 至 10V
    - 电源电流: 最大230 μA
    - 内部电压参考 (VREF): 1.250V ±1%
    - 迟滞温度: 5°C
    - 内部温度传感器输出电压: 395 mV
    - 封装形式: 8针SOIC和VSSOP
    - 最大工作温度范围: -40°C 至 +125°C

    产品特点和优势


    LM56的显著特点包括高精度的温度阈值设定、内置迟滞机制以防止频繁开关动作、支持TTL逻辑电平的数字输出。这些功能使其特别适合于对温度敏感的应用场合。相较于同类产品,LM56提供更高的精度和更宽的工作温度范围,适用于各种严苛的环境条件。

    应用案例和使用建议


    微处理器热管理:在微处理器系统中,LM56可以监测芯片温度并根据需要调节冷却风扇的速度。对于一个典型的过温检测电路,如图18所示,LM56可以检测到过热情况并触发冷却措施。
    简单恒温控制器:图19展示了一个简单的恒温控制器应用。通过设定不同的电阻值,可以实现对不同温度阈值的控制。
    使用建议:
    1. 确保传感器安装位置与被测物体温度一致,避免空气温度差异带来的误差。
    2. 在噪声环境中增加去耦电容以减少噪声干扰。
    3. 注意电源供应的稳定性,确保温度测量的准确性。

    兼容性和支持


    LM56提供8针SOIC和VSSOP两种封装形式,方便用户选择适合的应用。同时,德州仪器提供详细的电气特性文档和支持服务,确保用户在使用过程中获得必要的技术支持。

    常见问题与解决方案


    1. Q: 温度阈值设置不准确
    - A: 检查外部电阻是否符合设计要求,调整R1和R2的值重新校准。

    2. Q: 输出信号不稳定
    - A: 检查电源是否稳定,尝试添加去耦电容稳定电源电压。

    总结和推荐


    LM56是一款高性能的双输出低功耗恒温器,在精度、功耗和适用范围方面表现出色。它广泛应用于各种温度敏感型应用,如微处理器热管理和HVAC系统。考虑到其高精度和广泛的温度适应能力,强烈推荐在需要精确温度监控和控制的系统中使用LM56。总体而言,LM56凭借其可靠的设计和出色的功能成为市场上极具竞争力的产品。

LM56BIMM参数

参数
精度 ±2°C (±3°C)
温度范围 -
温度阈值 -
3.1mm(Max)
3.1mm(Max)
1.1mm(Max)
通用封装 VSSOP-8
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装

LM56BIMM厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM56BIMM数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM56BIMM LM56BIMM数据手册

LM56BIMM封装设计

查看详情并下载
Symbol
Footprint
3D Model
