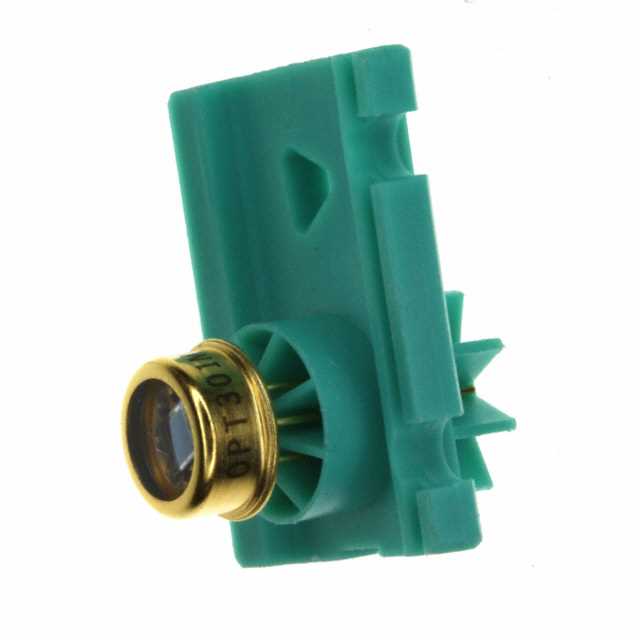

OPT301M

产品分类: 光电传感器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 光探测器放大器单元, OPT301系列, 650nm, 0.47A/W, 检测红外、紫外
供应商型号: 3009636
供应商: 海外现货
标准整包数: 1
TEXAS INSTRUMENTS 光电传感器 OPT301M

OPT301M概述

    OPT301 光电集成电路技术手册解析

    产品简介


    OPT301 是一款集成了光敏二极管和跨阻放大器的光电集成电路。它在同一芯片上集成了高灵敏度的光敏二极管和一个精密场效应晶体管输入运算放大器,并配备了片上金属薄膜电阻器。该光敏二极管的尺寸为0.090 x 0.090英寸(2.29 x 2.29毫米),可在零偏压下操作以实现卓越的线性和低暗电流。
    此产品主要用于医疗仪器、实验室仪器、位置和接近传感器、摄影分析仪及烟雾探测器等领域。

    技术参数


    | 参数 | 规格 |

    | 响应率 | 650纳米时为0.47安培/瓦 |
    | 暗电流误差 | 最大2毫伏 |
    | 带宽 | 4千赫兹 |
    | 工作电压范围 | ±2.25到±18伏 |
    | 静态电流 | 仅400微安 |
    | 封装 | 密封TO-99金属封装 |
    | 工作温度范围 | -40°C 到 +85°C |

    产品特点和优势


    OPT301 的显著特点是集成了光敏二极管和跨阻放大器于一体,能够消除分立设计中常见的泄漏电流误差、噪声拾取及由于寄生电容引起的增益峰值等问题。其出色的线性度和低暗电流特性使其非常适合于要求高精度测量的应用场景。该产品具有宽广的工作电压范围(±2.25V至±18V),并且静态电流仅为400μA,功耗极低。密封的TO-99金属封装确保了优异的稳定性和可靠性。

    应用案例和使用建议


    OPT301 的典型应用包括医疗和实验室仪器,例如血氧计和血糖仪。在这些应用中,稳定的输出和低噪声至关重要。为了保证最佳性能,建议用户在使用时确保光源正确对准光敏二极管区域,避免光束偏离。对于动态响应需求较高的应用,可以考虑使用外部反馈电阻器来调节响应时间。
    此外,为防止电路板上的微小泄漏电流影响性能,建议设计时采用适当的防护走线(Guard Trace)环绕光敏二极管输入端。通过合理的设计和清洁的装配工艺,可以进一步提升产品的整体性能。

    兼容性和支持


    OPT301 设计时已考虑到与其他电子元器件的兼容性,特别是在其宽泛的工作电压范围内。德州仪器(TI)提供全面的技术支持,包括产品文档、应用程序笔记和技术咨询,帮助客户更好地理解和利用该产品的性能优势。

    常见问题与解决方案


    1. 如何调整暗电流误差?
    - 可以通过调整暗电流调整电路(图3)来将暗输出电压调整到零。
    2. 如何调节增益(光敏响应)?
    - 使用增益调整电路(图4)可以按需调节光敏响应。
    3. 动态响应受什么因素影响?
    - 动态响应受反馈电阻值的影响,可通过调整反馈电阻来控制带宽和上升时间(如图2所示)。

    总结和推荐


    综上所述,OPT301 是一款高性能的光电集成电路,适用于需要高灵敏度、低噪声和宽工作电压范围的应用场合。其集成设计减少了分立元件带来的复杂性,同时提供了出色的线性和低噪声特性。德州仪器(TI)的全面技术支持也为用户提供了可靠的应用保障。因此,我们强烈推荐这款产品用于高端应用场合。

OPT301M参数

参数
最大工作供电电压 36V(DC)
感应方式 -
响应时间 -
颜色感应 -
最小工作供电电压 2.7V
光源 -
波长 650nm
输出类型 -
感应距离 -
长*宽*高 9.4mm(长度)*9.4mm(宽度)
通用封装 TO-99
安装方式 通孔安装
零件状态 在售
包装方式 管装
