首页  >  产品百科  >  OPT3001DNPT

OPT3001DNPT

产品分类: 光电传感器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 可见光传感器, 环境光传感器, 850 nm峰值波长, 2.1 x 2.1 x 0.6mm, 6针, USON封装, I2C接口
供应商型号: OPT3001DNPT
供应商: 国内现货
标准整包数: 1000

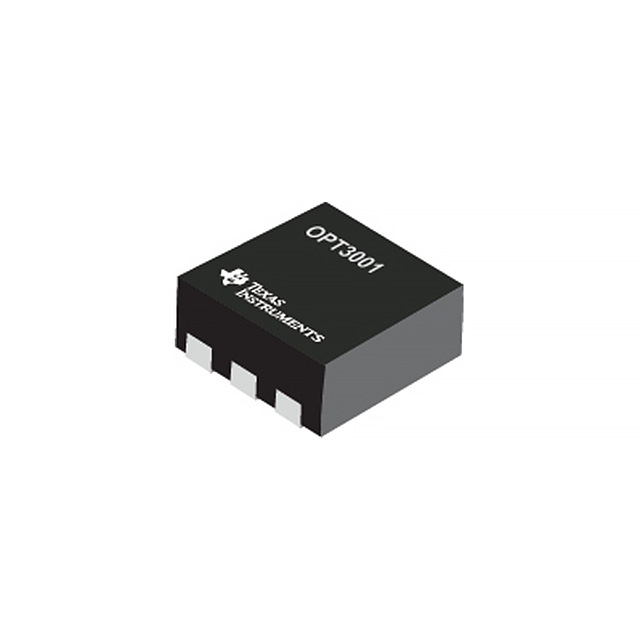

TEXAS INSTRUMENTS 光电传感器 OPT3001DNPT

OPT3001DNPT概述

    OPT3001 Ambient Light Sensor: Comprehensive Technical Overview

    1. 产品简介


    OPT3001是一款高精度环境光传感器(ALS),其设计目标是测量人眼可见的光强度。它利用精密光学滤波技术,准确匹配人眼的光谱响应,同时显著减少红外线的影响。

    2. 技术参数


    - 供电电压范围: 1.6 V至3.6 V
    - 电源电流:
    - 活动状态:1.8 μA(典型值)
    - 待机模式:0.3 μA(典型值)
    - 动态范围: 23位有效动态范围
    - 响应时间: 800 ms 或 100 ms
    - 通信接口: I2C和SMBus兼容的两线串行接口
    - 温度范围: -40°C至+85°C
    - 尺寸: 2.0 mm x 2.0 mm x 0.65 mm(USON封装)

    3. 产品特点和优势


    - 人眼光谱响应匹配: 光谱响应与人眼匹配度极高,确保准确的人体感知体验。
    - 红外线抑制: 高效抑制红外线,即使在暗玻璃环境下也能提供准确的测量结果。
    - 自动全量程设置: 自动选择最优量程,简化软件配置并确保正确配置。
    - 低功耗: 活动状态下仅消耗1.8 μA,适合电池驱动系统。
    - 宽功率供应范围: 支持1.6 V至3.6 V供电,适应多种应用场景。

    4. 应用案例和使用建议


    - 应用场景: 用于显示背光控制、照明控制系统、笔记本电脑、恒温器、家庭自动化设备、POS终端、室外交通灯及相机等。
    - 使用建议:
    - 在安装时确保传感器表面清洁,避免指纹、灰尘等影响。
    - 使用合适的窗口材料以平衡美观性和传感器性能。
    - 通过固定测量位置,确保所有测量结果的一致性。

    5. 兼容性和支持


    - 兼容性: 兼容I2C和SMBus接口,可与多种处理器无缝对接。
    - 技术支持: 包括详细的文档、工具和社区支持,确保用户能快速上手。

    6. 常见问题与解决方案


    - 问题1: 设备无法正常工作
    - 解决方案: 确认供电电压和引脚连接正确;检查I2C总线是否存在冲突。
    - 问题2: 测量不准确
    - 解决方案: 检查窗口材料透明度,必要时进行补偿计算。
    - 问题3: 无法触发中断
    - 解决方案: 确认寄存器配置正确,检查硬件连接是否稳固。

    7. 总结和推荐


    OPT3001凭借其出色的性能和广泛的应用场景,非常适合于各类需要精确环境光测量的应用。其自动量程设定功能和高精度特性使其成为市场上同类产品的佼佼者。建议在对环境光测量要求较高的应用中优先选用此产品。
    这篇文章全面概述了OPT3001的特性、技术参数、应用领域及其优缺点,并为潜在用户提供了一套完整的使用指南和技术支持信息。

OPT3001DNPT参数

参数
感应方式 -
光源 -
颜色感应 -
输出类型 I²C
感应距离 -
波长 550nm
最小工作供电电压 1.6V
响应时间 -
最大工作供电电压 3.6V
2.1mm(Max)
2.1mm(Max)
650μm(Max)
通用封装 USON-6
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

OPT3001DNPT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPT3001DNPT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 光电传感器 TEXAS INSTRUMENTS OPT3001DNPT OPT3001DNPT数据手册

OPT3001DNPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 12.2484
2000+ ¥ 11.937
3000+ ¥ 11.6256
库存: 63000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 12248.4
