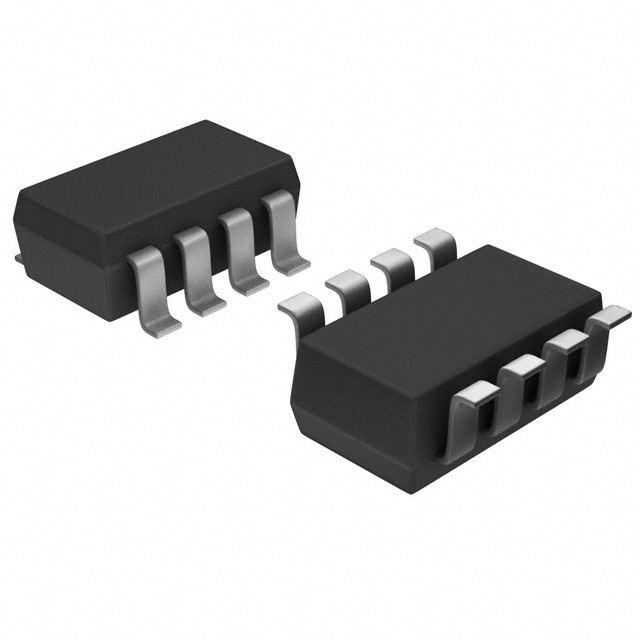

TMP421AIDCNT

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: -64°C~191°C ±1.5°C (±2.5°C) SOT-23-8 贴片安装,黏合安装
供应商型号: TMP421AIDCNT
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 温度传感器 TMP421AIDCNT

TMP421AIDCNT概述

    TMP421, TMP422, TMP423 温度传感器技术手册

    产品简介


    TMP421、TMP422 和 TMP423 是由德州仪器(TI)生产的远程温度监测器,集成了本地温度传感器。这些传感器主要用于监测不同位置的温度,可以应用于处理器、FPGA、投影仪、服务器等多种设备中。它们的典型应用包括温度监控、液晶显示器(LCD)、数字光处理(DLP)及微机电系统(MEMS)项目、电信设备、存储区域网络(SAN)等领域。

    技术参数


    以下是TMP421、TMP422 和 TMP423的主要技术参数:
    - 供电电压:2.7V 至 5.5V
    - 本地温度传感器误差:最大±2.5°C
    - 远程温度传感器误差:最大±1°C
    - 转换时间:100至130ms
    - 远程传感器源电流:高系列电阻时最大120μA
    - 工作温度范围:-40°C至+125°C
    - 存储温度范围:-60°C至+130°C
    - 热阻:100°C/W(SOT23封装),128°C/W(DSBGA封装)

    产品特点和优势


    TMP421、TMP422 和 TMP423具有以下独特功能和优势:
    - ±1°C远程二极管传感器(最大值)
    - ±1.5°C本地温度传感器(最大值)
    - 系列电阻消除
    - n-因子校正
    - 双线/SMBus接口
    - 多个接口地址
    - 二极管故障检测
    - 无铅无Sb/Br
    这些产品具有优异的温度测量精度,无需校准即可达到较高的准确性,适用于多种温度监控应用。

    应用案例和使用建议


    - 处理器/FPGA温度监控:TMP421/22/23可以通过二极管连接方式或晶体管连接方式实现精准的温度监测。例如,在处理器内部集成二极管或晶体管,以实时监测处理器温度。
    - 存储区域网络(SAN):在SAN设备中,TMP421/22/23可以用于监控存储系统的温度,确保设备稳定运行。
    - 服务器:在数据中心中,TMP421/22/23可以监测服务器内部关键部件的温度,保障服务器长期稳定运行。
    使用建议:
    - 连接配置:对于未使用的通道,建议将其接地,以确保电路正常工作。
    - 滤波电容选择:选择合适的系列电阻(<1.5kΩ)和差分电容(<1000pF),以减小温度测量误差。

    兼容性和支持


    TMP421/22/23 支持双线/SMBus接口,易于与其他电子设备集成。德州仪器提供详尽的技术支持和文档资源,包括数据手册、设计指南和开发工具,方便用户进行设计和调试。

    常见问题与解决方案


    - Q1:如何确定传感器是否正确接收到命令?
    - A1:可以通过读取状态寄存器来确认命令是否已成功接收并执行。
    - Q2:如何避免噪声干扰?
    - A2:使用适当的滤波电容和滤波电阻,减少电源和信号线上的噪声。
    - Q3:如何避免超温问题?
    - A3:在设计中加入散热片或其他冷却措施,并确保良好的空气流通。

    总结和推荐


    TMP421、TMP422 和 TMP423 作为高性能的温度传感器,以其高精度、宽温度范围和易于集成等特点,非常适合于各种复杂的应用场景。其出色的温度测量能力,使其在工业控制、数据中心、通信设备等领域得到广泛应用。推荐在需要高精度温度监控的应用中选用这些产品。

TMP421AIDCNT参数

参数
精度 ±1.5°C (±2.5°C)
温度范围 -64°C~191°C
温度阈值 -
3mm(Max)
1.75mm(Max)
1.45mm(Max)
通用封装 SOT-23-8
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

TMP421AIDCNT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMP421AIDCNT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS TMP421AIDCNT TMP421AIDCNT数据手册

TMP421AIDCNT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 7.1154
2000+ ¥ 6.9345
3000+ ¥ 6.7536
库存: 56000
起订量: 1000 增量: 250
交货地:
最小起订量为:1000
合计: ¥ 7115.4
