LM75BIMX-5/NOPB

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: ±2°C (±3°C) SOIC-8 贴片安装
供应商型号: LM75BIMX-5/NOPB
供应商: 云汉优选
标准整包数: 1

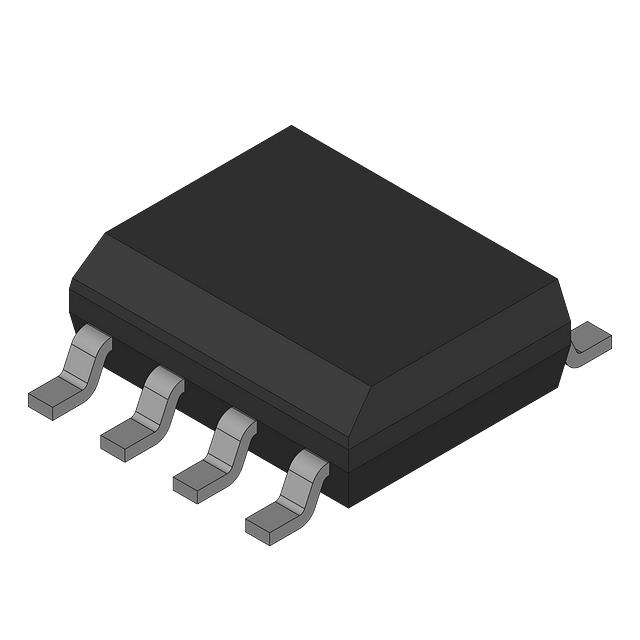

TEXAS INSTRUMENTS 温度传感器 LM75BIMX-5/NOPB

LM75BIMX-5/NOPB概述

    高质量文章:LM75B/C 数字温度传感器和热监控器的技术手册解析

    产品简介


    LM75B/C数字温度传感器和热监控器是行业标准的温度传感器,内置有Sigma-Delta模拟到数字转换器和I2C接口。它们能够通过一个两线接口(I2C)传输高达400kHz的数据速率。LM75系列温度传感器广泛应用于系统热管理、通信基础设施、电子测试设备、办公电子产品和个人计算机等领域,其中的关键因素是温度监测和管理对于设备性能至关重要。

    技术参数


    电气参数:
    - 电源电压:3V至5.5V
    - 工作电流:
    - 运行模式下:280 μA(典型)
    - 关机模式下:4 μA(典型)
    - 温度范围:
    - -25°C至100°C:±2°C(最大误差)
    - -55°C至125°C:±3°C(最大误差)
    - 分辨率: 9位数字输出
    - 温度转换时间: 100ms(最大)
    物理参数:
    - 封装形式:SOIC(8引脚)或VSSOP(8引脚)
    - 封装尺寸: SOIC 4.90 mm x 3.91 mm;VSSOP 3.00 mm x 3.00 mm

    产品特点和优势


    独特功能和优势:
    1. 无外部组件要求:内部集成温度传感器及ADC,无需外接任何元件。
    2. 节能设计:支持关机模式,有效降低功耗,适合便携式设备和电池供电设备。
    3. 灵活的地址设置:通过A0、A1和A2引脚可以实现多达八个同型号传感器在同一总线上通信。
    4. 高精度:即使在极端环境下(如-55°C至125°C),仍能提供准确的温度读数。

    应用案例和使用建议


    应用案例:
    1. 系统热管理:在数据中心、服务器、嵌入式系统中,用于实时监控系统温度,防止过热。
    2. 通讯基础设施:确保基站等关键设备处于适宜的工作温度范围内。
    3. 电子测试设备:在实验室环境中,帮助精准控制和监测温度条件。
    使用建议:
    1. 合理配置地址:为避免地址冲突,每个设备的A0、A1和A2引脚需设置成唯一地址。
    2. 注意散热:虽然具备一定的自散热能力,但大规模使用时仍需考虑设备的散热设计,确保长期稳定运行。

    兼容性和支持


    兼容性:
    - 与其他符合I2C协议的微处理器和控制器完全兼容。
    厂商支持:
    - 德州仪器(Texas Instruments)提供全面的技术文档、样片申请、购买渠道、社区支持等服务。

    常见问题与解决方案


    常见问题及解决方法:
    1. 传感器不响应:检查电源连接和I2C总线配置是否正确。
    2. 温度读数不准:确认传感器所在位置远离热源,避免直接接触可能导致温度误读。

    总结和推荐


    综合评估:
    LM75B/C系列温度传感器凭借其高精度、低功耗和广泛的温度范围,在多种应用场合下表现出色。无论是从性能还是成本角度考虑,都是一款值得推荐的优秀产品。其简单的安装方式和德州仪器提供的强大技术支持,使其成为众多开发者的首选。
    推荐指数:⭐⭐⭐⭐☆(4/5)

LM75BIMX-5/NOPB参数

参数
精度 ±2°C (±3°C)
温度范围 -
温度阈值 -
5mm(Max)
4mm(Max)
1.5mm(Max)
通用封装 SOIC-8
安装方式 贴片安装
零件状态 在售
包装方式 散装,卷带包装

LM75BIMX-5/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM75BIMX-5/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM75BIMX-5/NOPB LM75BIMX-5/NOPB数据手册

LM75BIMX-5/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 5.6765
3000+ ¥ 5.538
6000+ ¥ 5.3534
库存: 66527
起订量: 1000 增量: 0
交货地:
最小起订量为:1000
合计: ¥ 5676.5
