LM83CIMQAX/NOPB

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 127°C -40°C~125°C ±3°C (±4°C) QSOP-16 贴片安装,黏合安装
供应商型号: LM83CIMQAX/NOPB
供应商: 国内现货
标准整包数: 1000
TEXAS INSTRUMENTS 温度传感器 LM83CIMQAX/NOPB

LM83CIMQAX/NOPB概述

    LM83 Triple-Diode Input and Local Digital Temperature Sensor

    1. 产品简介


    LM83 是一款三路二极管输入和本地数字温度传感器,采用两线串行接口(I²C/SMBus)。它能够通过 ΔΣ 模数转换器感知远程二极管的电压并将其转化为温度读数,同时具备过温检测功能。该传感器不仅能准确测量自身温度,还能监测最多三个外部设备(如 Pentium II® 处理器或二极管连接的 2N3904)的温度。对于任何包含专用二极管(半导体结)的 ASIC,均可通过 LM83 进行温度检测。

    2. 技术参数


    - 供电电压:3.0V 至 3.6V
    - 供电电流:最大 0.8mA
    - 本地温度精度:0°C 至 +85°C 时,最大误差为 ±3.0°C
    - 远程二极管温度精度:+25°C 至 +100°C 时,最大误差为 ±3°C;0°C 至 +125°C 时,最大误差为 ±4°C
    - 温度分辨率:1°C
    - 接口:SMBus 和 I²C 兼容,支持 SMBus 1.1 TIMEOUT
    - 中断输出:INT 和 TCRITA,开漏输出
    - 地址选择:通过 ADD0 和 ADD1 针脚可选 9 个 SMBus 地址位置

    3. 产品特点和优势


    LM83 的主要特点包括:
    - 能够精确监测 3 个远程 IC 或二极管结点的温度。
    - 配备本地温度传感功能。
    - 支持 SMBus 和 I²C 接口,适用于各种系统热管理。
    - 提供两种中断输出(INT 和 TCRITA),便于系统监控。
    - 七位加符号温度数据格式,分辨率可达 1°C。

    4. 应用案例和使用建议


    LM83 在多种应用场景中表现优异,例如:
    - 系统热管理:确保电子系统的温度保持在安全范围内。
    - 计算机:保护计算机硬件免受过热损害。
    - 办公电子产品:保障设备在正常工作范围内的运行稳定性。
    建议在使用时,根据具体应用场景选择合适的 SMBus 地址,并确保外部拉高电阻适配 LM83 的要求。

    5. 兼容性和支持


    LM83 与 Maxim MAX1617 和 Analog Devices ADM1021 等产品引脚兼容且寄存器兼容,便于设备之间的互换和升级。制造商提供全面的技术支持,包括文档下载、软件工具和在线咨询服务。

    6. 常见问题与解决方案


    1. 温度测量误差过大
    - 解决方案:检查 SMBus 通信线路是否有噪声干扰,确保外部拉高电阻符合要求。
    2. 传感器未激活中断
    - 解决方案:检查配置寄存器中的中断使能位是否正确设置。
    3. 电源波动导致不稳定
    - 解决方案:确保电源电压在规定范围内,并检查其他可能的电源干扰源。

    7. 总结和推荐


    综上所述,LM83 是一款性能稳定、多功能集成的温度传感器,特别适用于需要多点温度监测的应用场合。其出色的温度测量精度、兼容性以及丰富的功能使其在市场上具有很强的竞争力。因此,强烈推荐在电子测试设备、计算机、办公电子产品和暖通空调等领域使用 LM83。
    希望本文能帮助您更好地理解和使用 LM83 温度传感器。

LM83CIMQAX/NOPB参数

参数
精度 ±3°C (±4°C)
温度范围 -40°C~125°C
温度阈值 127°C
5mm(Max)
4mm(Max)
1.5mm(Max)

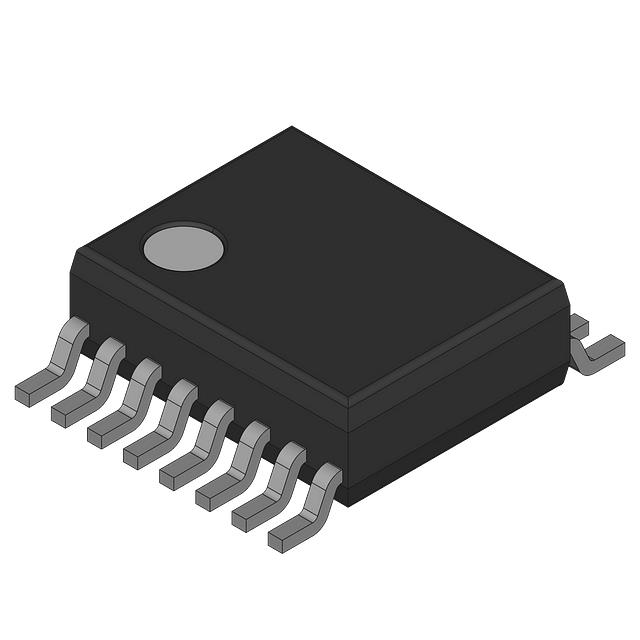

通用封装 QSOP-16
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM83CIMQAX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM83CIMQAX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM83CIMQAX/NOPB LM83CIMQAX/NOPB数据手册

LM83CIMQAX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 25.2638
2000+ ¥ 24.6215
3000+ ¥ 23.9792
库存: 26000
起订量: 1000 增量: 2500
交货地:
最小起订量为:1000
合计: ¥ 25263.8
