首页  >  产品百科  >  OPT3002DNPT

OPT3002DNPT

产品分类: 光电传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 505nm I²C/SMBus 1.6V 3.6V USON-6 贴片安装,黏合安装
供应商型号: OPT3002DNPT
供应商: 云汉优选
标准整包数: 500

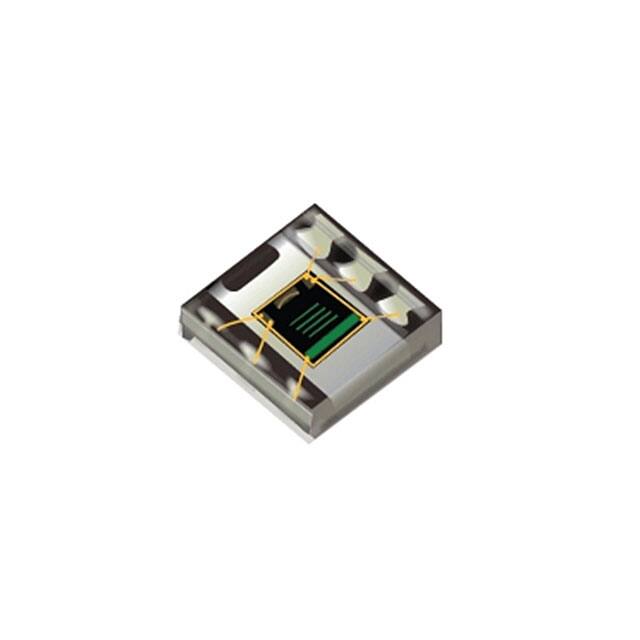

TEXAS INSTRUMENTS 光电传感器 OPT3002DNPT

OPT3002DNPT概述

    OPT3002 光电转换数字传感器技术手册解析

    1. 产品简介


    产品类型:光电转换数字传感器
    主要功能:将光信号转换为数字信号,提供光强测量及检测
    应用领域:入侵检测系统、唤醒电路、医疗科学仪器、显示背光控制、照明控制系统、平板电脑和笔记本电脑、恒温器和家庭自动化装置、户外交通和街灯

    2. 技术参数


    | 参数 | 规格 |

    | 工作波长范围 | 300 nm 至 1000 nm |
    | 测量范围 | 1.2 nW/cm² 至 10 mW/cm² |
    | 动态范围 | 23位有效动态范围 |
    | 自动增益范围设置 | 12个二进制加权全量程设置 |
    | 工作温度 | -40°C 至 +85°C |
    | 供电电压范围 | 1.6 V 至 3.6 V |
    | 端口耐压 | 5.5 V 耐压 |
    | 封装尺寸 | 2.0 mm x 2.0 mm x 0.65 mm |
    | 电流消耗 | 操作电流:1.8 μA(典型值) |
    关闭模式电流:0.4 μA(典型值) |
    | 电源抑制比 | 0.1%/V |

    3. 产品特点和优势


    - 宽光谱响应:300 nm 至 1000 nm,适用于多种波长检测
    - 自动全量程设置:简化软件配置,减少手动选择量程的复杂性
    - 低功耗:1.8 μA 的操作电流使其成为低功耗应用的理想选择
    - 高精度:23位有效动态范围,确保精确测量
    - 小尺寸封装:适合便携式和空间受限的应用

    4. 应用案例和使用建议


    应用场景:
    - 门禁检测系统:用于监控门的开关状态
    - 环境监测:监测室内外的光照强度,应用于家庭自动化和智能建筑
    使用建议:
    - 需要确保传感器安装位置避开直接光源,以避免测量误差
    - 在低温环境中使用时,注意传感器的准确度可能受温度影响
    - 在设计系统时,考虑使用中断功能进行实时监测和报警

    5. 兼容性和支持


    兼容性:
    - I²C 和 SMBus 接口:与多种微控制器和系统总线兼容
    - 5.5V 耐压端口:保证与其他电子设备接口的兼容性
    支持和服务:
    - TI 官方网站提供详细的文档和技术支持,用户可以下载使用手册和技术更新
    - 在线社区和技术论坛提供用户交流和问题解答

    6. 常见问题与解决方案


    常见问题:
    1. 电源电压不稳:测量结果波动大
    - 解决方案:确保电源电压稳定,使用稳定的电源供应
    2. 测量值异常:与预期值差异大
    - 解决方案:检查安装位置是否正确,确保无遮挡和干扰
    3. 温度漂移明显
    - 解决方案:在设计中考虑温度补偿机制,或使用温度传感器进行补偿

    7. 总结和推荐


    总体评价:
    OPT3002 是一款高精度、低功耗的光电转换数字传感器,适用于多种光强度测量和环境监测应用。其自动全量程设置和宽光谱响应特性显著提升了系统的可靠性和灵活性。对于需要高性能光感测功能的应用,OPT3002 是一个值得推荐的选择。
    综上所述,OPT3002 是一款非常优秀的光敏传感器,特别适合于需要高度精确和低功耗的场合。强烈推荐给需要高精度光检测的应用场景。

OPT3002DNPT参数

参数
感应距离 -
最大工作供电电压 3.6V
响应时间 -
光源 -
波长 505nm
最小工作供电电压 1.6V
颜色感应 -
输出类型 I²C/SMBus
感应方式 -
2.1mm(Max)
2.1mm(Max)
600μm(Max)
通用封装 USON-6
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

OPT3002DNPT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPT3002DNPT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 光电传感器 TEXAS INSTRUMENTS OPT3002DNPT OPT3002DNPT数据手册

OPT3002DNPT封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
500+ ¥ 6.035
1000+ ¥ 5.8816
3000+ ¥ 5.7281
库存: 3000
起订量: 500 增量: 0
交货地:
最小起订量为:500
合计: ¥ 3017.5
