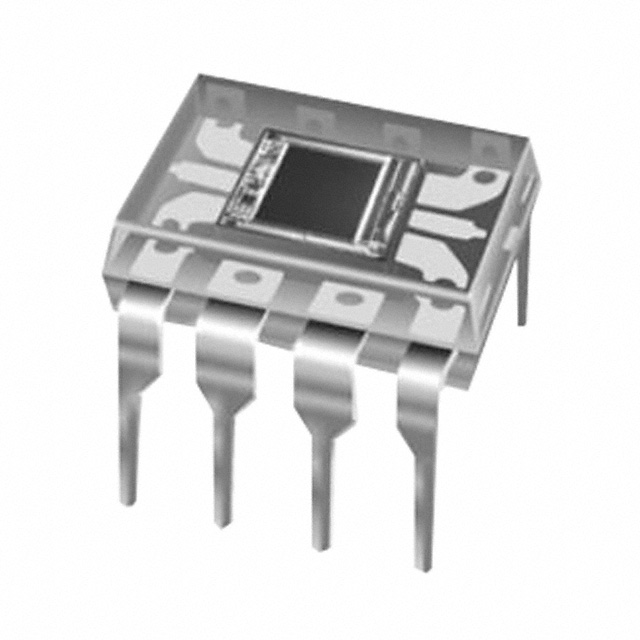

OPT101P

产品分类: 光电传感器
厂牌: TEXAS INSTRUMENTS
产品描述: Texas Instruments 光探测器放大器单元, 1100nm峰值灵敏度波长, 0.45A/W峰值光灵敏度, 通孔安装 Medical Instrumentation PDIP 封装
供应商型号: OPT101P
供应商: 国内现货
标准整包数: 10
TEXAS INSTRUMENTS 光电传感器 OPT101P

OPT101P概述


    产品简介


    OPT101光敏二极管和单电源跨阻放大器
    产品类型:
    - 光敏二极管: 大面积光敏二极管
    - 单电源跨阻放大器: 集成化的放大电路
    主要功能:
    - 光电转换:将光信号转化为电压信号
    - 适用于宽范围的光电测量应用
    - 可以直接读出光强度的变化
    应用领域:
    - 医疗仪器
    - 实验室设备
    - 位置传感器和接近传感器
    - 光学分析仪
    - 条形码扫描仪
    - 烟雾探测器
    - 货币识别器

    技术参数


    关键参数:
    - 工作电压范围: 2.7 V 至 36 V
    - 暗电流: 在7.5 mV时,暗电流为2.5 pA
    - 响应率: 650 nm时,光敏二极管电流约为0.45 A/W
    - 反馈电阻: 1 MΩ,误差±0.5%
    - 带宽: 14 kHz(当负载电阻为10 kΩ)
    - 输出电压: 0.45 V/µW(650 nm时)
    - 温度影响: 输出电压随温度变化±100 ppm/°C
    - 输出噪声: 暗电流下的输出噪声为300 µVrms(VPIN3 = -15 V)
    电气特性:
    - 输入偏置电流: -165 pA
    - 共模抑制比: 90 dB
    - 增益带宽积: 2 MHz

    产品特点和优势


    - 集成化设计: 单芯片集成光敏二极管和放大电路,消除了离散设计中常见的泄漏电流误差、噪声拾取和增益峰值等问题。
    - 高灵敏度: 响应率高达0.45 A/W,适用于低光照条件下的检测。
    - 宽工作范围: 支持2.7 V到36 V的供电电压,适合多种应用场景。
    - 小尺寸封装: 清晰塑料8引脚PDIP和J型引脚SOP封装,便于安装。
    - 高稳定性: 高增益带宽积和低暗电流确保了优异的稳定性和可靠性。

    应用案例和使用建议


    应用场景示例:
    - 医疗仪器: 用于血氧监测等应用,确保准确测量。
    - 条形码扫描仪: 用于精确检测不同波长的光强度。
    - 烟雾探测器: 在烟雾环境下准确检测光线变化。
    使用建议:
    - 定位光源: 使用均匀分布的光源照射整个集成电路,避免光斑集中在某一区域导致结果偏差。
    - 角度调整: 尽量使光源与光敏二极管正交,以减少因角度引起的灵敏度降低。
    - 环境温度控制: 确保在温度稳定的环境中操作,特别是在高精度测量情况下。

    兼容性和支持


    兼容性:
    - 封装: OPT101提供8引脚PDIP和J型引脚SOP两种封装形式,适用于不同的安装需求。
    - 供电系统: 可与各种类型的电源配合使用,如直流电源、电池供电系统等。
    支持服务:
    - 技术支持: TI公司提供详尽的技术文档和在线支持服务,帮助用户解决使用过程中遇到的问题。
    - 软件工具: 提供相关的设计工具和模拟软件,简化设计过程。

    常见问题与解决方案


    常见问题:
    1. 输出不稳定: 有可能是光源定位不准确或者温度波动导致。
    - 解决方案: 重新调整光源位置并确保温度稳定。
    2. 测量结果偏低: 可能是因为光敏二极管损坏或安装不当。
    - 解决方案: 检查光敏二极管是否完好,重新安装确保正确连接。
    3. 温度过高: 长时间工作导致温度上升可能会影响输出准确性。
    - 解决方案: 使用散热片或风扇辅助散热,保持环境温度在工作范围内。

    总结和推荐


    综合评估:
    - 优点: 集成化设计、高灵敏度、宽工作范围和高可靠性使其成为广泛应用于光电测量领域的理想选择。
    - 缺点: 对于极端环境下的长期运行可能需要额外的散热措施。
    推荐使用:
    - 适用性: 非常适合医疗仪器、实验室设备和各种光电传感器的应用。
    - 推荐理由: OPT101凭借其卓越的性能和广泛的适用性,在众多光电测量设备中表现出色,是值得信赖的选择。
    总之,OPT101是一款高性能的光敏二极管和单电源跨阻放大器组合的集成芯片,具备出色的测量精度和稳定性,非常适合多种应用场合。

OPT101P参数

参数
颜色感应 -
感应方式 -
波长 650nm
输出类型 -
光源 -
感应距离 -
响应时间 -
最大工作供电电压 36V
最小工作供电电压 2.7V
9.91mm(Max)
6.99mm(Max)
4.19mm(Max)
通用封装 PDIP-8
安装方式 通孔安装
零件状态 在售
包装方式 管装
