LM26LVCISD-100/NOPB

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 100°C ±2.2°C SON 贴片安装,黏合安装 2.2mm(长度)*2.5mm(宽度)
供应商型号: LM26LVCISD-100/NOPB
供应商: 国内现货
标准整包数: 1000

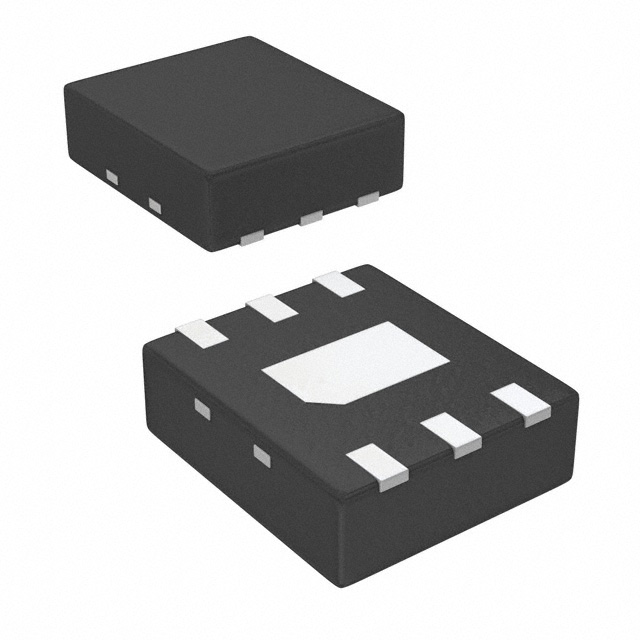

TEXAS INSTRUMENTS 温度传感器 LM26LVCISD-100/NOPB

LM26LVCISD-100/NOPB概述

    LM26LV和LM26LV-Q1 1.6V WSON-6工厂预设温度开关及温度传感器

    1. 产品简介


    产品类型:温度开关及温度传感器
    主要功能:该产品能够测量温度并在温度超过设定阈值时输出信号,同时还具有模拟电压输出,反映当前温度。
    应用领域:广泛应用于手机和无线收发器、数码相机、电池管理系统、汽车应用、硬盘驱动器以及游戏和家用电器等领域。

    2. 技术参数


    - 工作电压:+1.6V至+5.5V
    - 低静态电流:8μA
    - 温度范围:0°C 至 150°C(线性模拟输出)
    - 电压输出:VTEMP 输出具有负温度系数(NTC)
    - 温度迟滞:4.5°C 至 5.5°C
    - 热阻抗:结点到环境热阻 RθJA 为 100.7°C/W
    - 准确度:温度设置点误差为±2.2°C
    - 功耗:最大功耗随温度变化,典型值为 16nA(85°C)

    3. 产品特点和优势


    - 低电压操作:可低至 1.6V 的供电电压
    - 超低静态电流:典型值为 8μA,适用于便携式设备
    - 高精度:温度测量精度高达 ±2.2°C,且不同温度范围内仍保持高精度
    - 温度迟滞:自动保持温度稳定,避免频繁触发
    - 冗余保护和监控:双重输出设计,确保在极端情况下也能提供可靠信号
    - 耐压能力强:支持 4500V 的人体模型静电放电,1000V 的带电设备模型静电放电

    4. 应用案例和使用建议


    应用案例:
    - 电池管理系统:通过温度监测防止过热,保护电池安全
    - 汽车应用:实时监控车内温度,确保驾乘体验舒适
    使用建议:
    - 在安装时应注意热敏电阻的连接位置,以保证温度测量的准确性
    - 根据具体应用场景选择合适的 VTEMP 负载电容值,确保输出电压稳定
    - 注意电源纹波抑制能力,避免噪声干扰导致误触发

    5. 兼容性和支持


    - 兼容性:适合与多种微控制器配合使用,如常见的 ARM 系列处理器
    - 技术支持:提供详尽的技术文档、样本和购买渠道,同时提供在线社区支持,帮助用户快速解决问题

    6. 常见问题与解决方案


    - 问题一:温度测量不准
    解决方案:检查供电电压是否在允许范围内,调整负载电容值,重新校准温度迟滞
    - 问题二:静态电流过高
    解决方案:检查是否有额外的外部泄漏电流,更换内部组件或调整电路设计

    7. 总结和推荐


    综上所述,LM26LV 和 LM26LV-Q1 是一款功能强大且高度可靠的温度传感器。其独特的低电压操作、超低静态电流和高精度使其成为众多应用的理想选择。无论是对于消费电子产品还是工业自动化系统,它都能发挥关键作用。推荐在需要精确温度检测的应用中使用。

LM26LVCISD-100/NOPB参数

参数
温度范围 -
温度阈值 100°C
精度 ±2.2°C
长*宽*高 2.2mm(长度)*2.5mm(宽度)
通用封装 SON
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM26LVCISD-100/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM26LVCISD-100/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM26LVCISD-100/NOPB LM26LVCISD-100/NOPB数据手册

LM26LVCISD-100/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 3.54
2000+ ¥ 3.45
3000+ ¥ 3.36
库存: 23000
起订量: 1000 增量: 1000
交货地:
最小起订量为:1000
合计: ¥ 3540
