OPT8241NBN

产品分类: 光电传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 1.5V 3.3V COG-78 8.797mm*7.899mm*750μm
供应商型号: 296-42354-ND
供应商: Digi-Key
标准整包数: 1

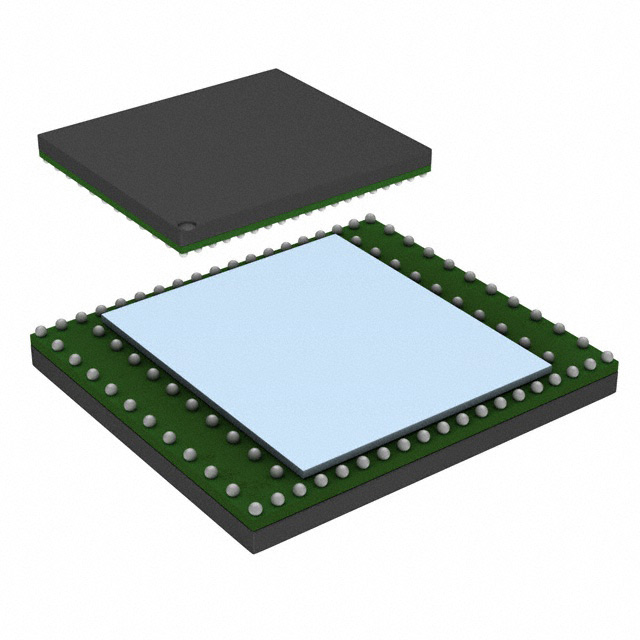

TEXAS INSTRUMENTS 光电传感器 OPT8241NBN

OPT8241NBN概述

    OPT8241 3D Time-of-Flight传感器技术概述

    产品简介


    OPT8241是一款来自德州仪器(Texas Instruments)的3D时间飞行(ToF)传感器,属于TI 3D ToF图像传感器家族。它将飞行时间传感与优化设计的模数转换器(ADC)及可编程定时发生器(TG)相结合,适用于多种深度传感应用。OPT8241具有高分辨率成像阵列,最高可达到320x240像素,每秒最多能捕捉到150帧画面,使其在深度传感、位置和距离检测、3D扫描和机器视觉等领域大放异彩。

    技术参数


    - 成像阵列: 320 × 240像素,光学格式为1/3英寸,像素间距为15μm,最高可达150帧/秒。
    - 光学特性: 负责响应度在850nm处达到0.35 A/W,解调对比度在50MHz时达到45%,解调频率范围为10 MHz至100 MHz。
    - 输出数据格式: 包含12位相位相关数据和4位公共模式(环境)数据。
    - 芯片接口: 支持LVDS接口,最高传输速率可达600 Mbps。
    - 电源要求: 1.8V、3.3V和1.5V供电,适用于不同模块。
    - 工作温度: -40°C到125°C,保证了广泛的环境适应能力。

    产品特点和优势


    OPT8241的主要优势在于其出色的解调能力和高分辨率图像阵列,能够实现高精度的深度传感。其灵活的定时发生器使开发者能够在各种深度传感性能指标(如功耗、运动鲁棒性、信噪比和环境抑制)之间进行优化调整。此外,集成光学带通滤波器(830nm至867nm)和光学标记使设备容易对准,增强了整体易用性。

    应用案例和使用建议


    OPT8241适用于深度感应、位置和距离检测、3D扫描、机器视觉等多个领域。例如,在AR/VR应用中,通过结合传感器的精确测距和成像能力,可以提高虚拟世界的现实感。为了优化使用,建议根据具体的应用需求设置适当的解调频率和功率配置,以确保系统的高效运行。

    兼容性和支持


    OPT8241支持TI的ToF控制器OPT9221,并且可通过I2C接口进行控制。德州仪器提供了一系列支持工具和软件,帮助用户进行快速开发和调试。厂商还提供了详细的技术文档和社区资源,方便用户获取支持和交流经验。

    常见问题与解决方案


    - 问题1: 传感器未正常工作。
    - 解决方案: 检查所有电源引脚是否正确连接,并确保输入信号频率和幅度符合要求。
    - 问题2: 数据传输错误。
    - 解决方案: 确认LVDS接口的设置符合设备的要求,并检查数据线和连接器是否接触良好。

    总结和推荐


    总体而言,OPT8241是一款功能强大、性能优越的3D ToF传感器,尤其适合需要高精度深度传感的应用场合。其灵活的设计和强大的技术支持使其在市场上具备显著的竞争优势。对于需要进行复杂深度传感应用的开发人员来说,OPT8241是一个值得考虑的优秀选择。

OPT8241NBN参数

参数
响应时间 -
最大工作供电电压 3.3V
光源 -
颜色感应 -
波长 -
最小工作供电电压 1.5V
感应方式 -
输出类型 -
感应距离 -
长*宽*高 8.797mm*7.899mm*750μm
通用封装 COG-78
零件状态 在售
包装方式 卷带包装,托盘

OPT8241NBN厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

OPT8241NBN数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 光电传感器 TEXAS INSTRUMENTS OPT8241NBN OPT8241NBN数据手册
