LM94023BITMX/NOPB

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: ±1.5°C (±2.7°C) DSBGA-4 贴片安装,黏合安装 820μm(长度)*820μm(宽度)
供应商型号: LM94023BITMX/NOPB
供应商: 云汉优选
标准整包数: 1

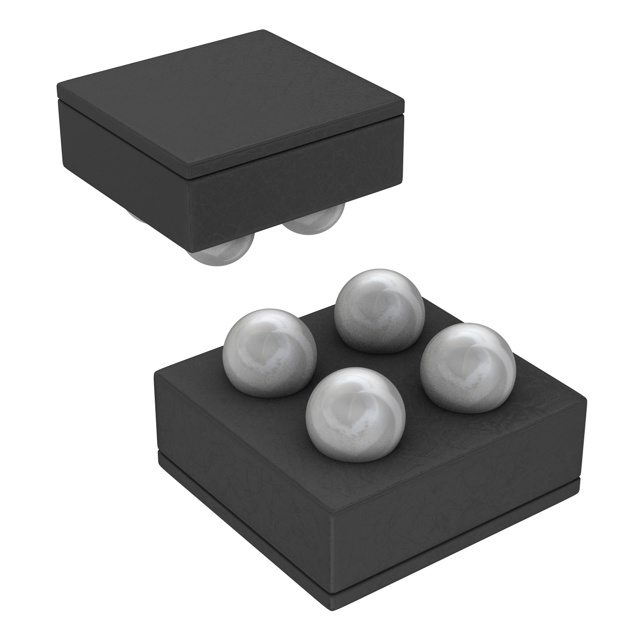

TEXAS INSTRUMENTS 温度传感器 LM94023BITMX/NOPB

LM94023BITMX/NOPB概述

    文章:LM94023微功耗双增益模拟温度传感器技术手册

    1. 产品简介


    LM94023是一款精度高的CMOS集成温度传感器,可以在低至1.5V的供电电压下工作。该产品具有两个可选增益,适用于各种广泛的温度传感应用。LM94023体积小巧,封装尺寸为0.8mm x 0.8mm的四引脚DSBGA封装,非常适合电池供电系统及各类温度监测装置。

    2. 技术参数


    - 操作条件:供电电压范围1.5V至5.5V,典型工作温度范围为-50°C至150°C。
    - 电气特性:输出电压在温度范围内为线性变化,增益选择输入(GS)决定输出电压斜率。
    - 性能参数:
    - 电源电流:典型值5.4μA,最大值9μA。
    - 输出驱动能力:±50μA。
    - 温度误差:-50°C到0°C时误差±1.8°C;-20°C到40°C时误差±1.5°C;其他温度区间误差在±2.1°C到±2.7°C之间。
    - 电气连接:
    - GND(A2):接地
    - GS(A1):增益选择输入
    - VDD(B2):正电源电压
    - VOUT(B1):模拟输出

    3. 产品特点和优势


    - 低功耗:只需1.5V供电,且静态电流仅5.4μA。
    - 高精度:在整个温度范围内误差小,特别是核心温度区间内的准确度更高。
    - 双重增益选择:GS输入引脚提供了两种增益设置,可满足不同应用场景的需求。
    - 微型封装:DSBGA封装尺寸仅为0.8mm x 0.8mm,节省板面积,适用于空间受限的应用。
    - 短路保护:输出端短路保护,保证系统的稳定运行。

    4. 应用案例和使用建议


    应用案例:适用于手机、无线收发器、电池管理、汽车、硬盘驱动器、游戏设备及家用电器等领域。
    使用建议:
    - 确保温度传感器安装在热导良好的位置,避免因绝缘不良造成的测量误差。
    - 配置合适的外部负载电容(通常1100pF),以获得稳定输出电压。
    - 调整增益选择(GS)以适应不同的温度检测需求。

    5. 兼容性和支持


    - 兼容性:符合行业标准,如LM20温度传感器脚位配置。
    - 支持:德州仪器提供详尽的技术文档、样品申请、技术支持等服务。

    6. 常见问题与解决方案


    - 问题1:输出电压不正常,可能原因是未正确配置增益选择(GS)。
    - 解决方案:确保GS引脚正确连接到VDD或GND,根据应用需求选择适当的增益。
    - 问题2:温度测量精度差。
    - 解决方案:检查安装位置是否有利于热传导,必要时可添加散热片或散热管。
    - 问题3:电路通电后输出不稳定。
    - 解决方案:检查所有引脚连接情况,确保电源稳定性,检查并更换有缺陷的外部组件。

    7. 总结和推荐


    综合评估:LM94023是一款集成了多种优秀特性的高性能温度传感器,特别适合需要紧凑设计和低功耗的工业和消费类电子产品应用。它不仅具有精确的温度检测能力和宽广的工作温度范围,而且体积小、成本低,是众多设计工程师的理想选择。
    推荐:强烈推荐给追求高性能和低成本的温度传感器解决方案的设计工程师们。无论是在手机、汽车、还是家用电器领域,LM94023都能提供出色的性能表现和长期可靠性。

LM94023BITMX/NOPB参数

参数
温度阈值 -
精度 ±1.5°C (±2.7°C)
温度范围 -
长*宽*高 820μm(长度)*820μm(宽度)
通用封装 DSBGA-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

LM94023BITMX/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM94023BITMX/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM94023BITMX/NOPB LM94023BITMX/NOPB数据手册

LM94023BITMX/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
