TMP103EYFFT

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: ±2°C (±3°C) DSBGA-4 贴片安装,黏合安装 1mm*1mm*540μm
供应商型号: TMP103EYFFT
供应商: 国内现货
标准整包数: 1000

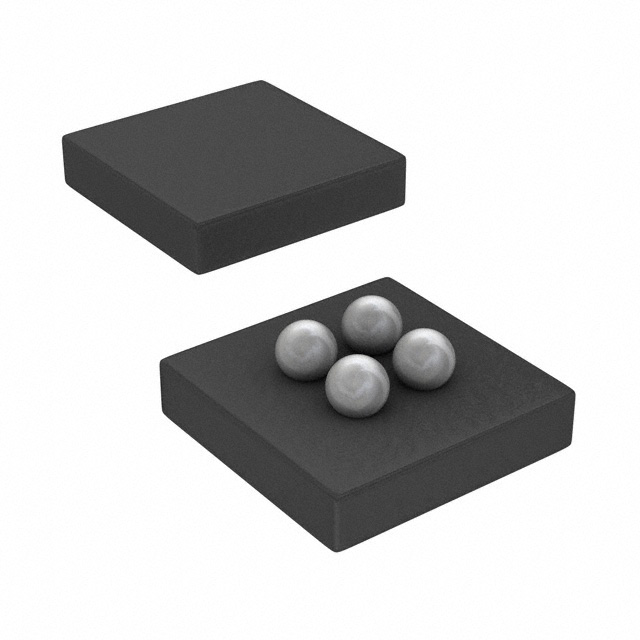

TEXAS INSTRUMENTS 温度传感器 TMP103EYFFT

TMP103EYFFT概述


    产品简介


    TMP103系列温度传感器
    TMP103是一款低功耗数字输出温度传感器,具有两线接口,采用微型无引脚封装(WCSP)。这种传感器广泛应用于各种电子设备中,包括手机、笔记本电脑、固态硬盘(SSD)、服务器、电信设备、机顶盒以及其他需要温度监测的低功耗环境传感器。
    主要功能
    - 多设备访问 (MDA):支持全局读写操作。
    - 兼容I²C和SMBus接口:易于集成到现有系统中。
    - 高精度:在–10°C至100°C范围内典型精度为±1°C。
    - 低功耗:正常工作时电流消耗低至3μA,关机模式下仅需1μA。
    - 宽电源范围:1.4V至3.6V。
    应用领域
    - 手机
    - 笔记本电脑
    - 固态硬盘
    - 服务器
    - 电信设备
    - 机顶盒
    - 低功耗环境传感器

    技术参数


    绝对最大额定值
    - V+ 供电电压:4V
    - SCL和SDA引脚电压:–0.3V至(V+ + 0.3V)且≤4V
    - 工作温度范围:–55°C至150°C
    - 存储温度范围:–60°C至150°C
    推荐工作条件
    - V+ 供电电压:1.4V至3.6V
    - 环境温度:–40°C至125°C
    电气特性
    - 温度测量范围:–40°C至125°C
    - 精度(温度误差):在–10°C至100°C内,V+ = 1.8V时,典型精度为±1°C
    - 分辨率:1°C
    - 模拟输入/输出逻辑电平:
    - VIH:0.7V+至V+
    - VIL:–0.5V至0.3(V+)
    - 数字输出逻辑电平:VOL:在V+>2V,IOL=2mA时为0V;在V+<2V,IOL=2mA时为0V至0.2(V+)
    - 转换时间:0.25至8转换/秒
    - 工作供电范围:1.4V至3.6V
    - 关机电流:0.5μA至1μA
    - 活动供电电流:最高85μA(SCL频率=3.4MHz)

    产品特点和优势


    TMP103具备多项独特的功能和优势,使其成为空间受限且对功耗敏感的应用的理想选择:
    - 多功能接口:支持I²C和SMBus协议,便于与各种系统集成。
    - 低功耗设计:提供优秀的能效比,特别是在关机模式下。
    - 多设备访问能力:通过全局读写命令减少通信时间和功耗。
    - 高精度:在广泛的温度范围内保持较高的测量精度。

    应用案例和使用建议


    典型应用
    在移动设备如智能手机和平板电脑中,TMP103可以用来监测内部温度,防止过热损坏。例如,在智能手环和健康监测设备中,它可以提供精确的体温监测数据。
    使用建议
    - 在使用时确保SCL和SDA引脚连接上拉电阻。
    - 根据实际需求选择合适的转换速率以平衡精度与功耗。
    - 在应用中需要避免外部干扰,特别是温度传感器附近的热源,以保证准确性。

    兼容性和支持


    TMP103与市面上大多数的I²C和SMBus控制器兼容。德州仪器(TI)提供了详尽的技术文档和支持资源,包括设计指南和社区支持,确保用户能够顺利集成该传感器到他们的项目中。

    常见问题与解决方案


    问题1:如何设置转换速率?
    解决方案:通过配置TMP103内部的控制寄存器来调整转换速率,可以选择0.25至8转换/秒的不同速率。
    问题2:如何处理温度传感器精度不准确的问题?
    解决方案:确保传感器安装位置远离其他热源,同时正确使用外部去耦电容和上拉电阻,可提高温度测量的准确性。

    总结和推荐


    综上所述,TMP103系列温度传感器凭借其低功耗、高精度和多设备访问能力,非常适合用于多种应用场景。无论是智能手机、平板电脑还是数据中心服务器,TMP103都能发挥重要作用。鉴于其卓越的性能和广泛的应用前景,强烈推荐将其纳入你的下一个项目中。

TMP103EYFFT参数

参数
温度范围 -
温度阈值 -
精度 ±2°C (±3°C)
长*宽*高 1mm*1mm*540μm
通用封装 DSBGA-4
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

TMP103EYFFT厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

TMP103EYFFT数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS TMP103EYFFT TMP103EYFFT数据手册
