LM34AH/NOPB

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: ±1°F(±2°F) TO-206-AB 通孔安装
供应商型号: LM34AH/NOPB
供应商: 国内现货
标准整包数: 1000

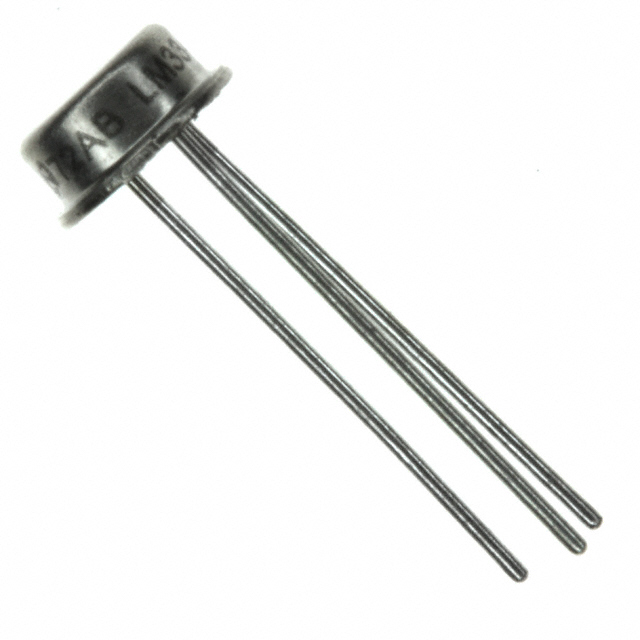

TEXAS INSTRUMENTS 温度传感器 LM34AH/NOPB

LM34AH/NOPB概述

    LM34 Precision Fahrenheit Temperature Sensors

    1. 产品简介


    产品类型: LM34 系列是高精度集成电路温度传感器,专为直接输出温度相关的电压信号而设计。
    主要功能: 该系列器件具有模拟输出功能,电压输出与温度呈线性关系,范围在 -50°F 到 300°F 之间。
    应用领域: 广泛应用于电源管理、暖通空调(HVAC)、家电以及需要远程温度监控的设备中。

    2. 技术参数


    - 供电电压: 4V 至 30V
    - 精度: 在 77°F 时精度为 ±0.4°F,整个温度范围内精度可达 ±1.0°F
    - 温漂: 输出电压随温度变化的斜率为 10.0 mV/°F
    - 输出阻抗: 0.4Ω(对于 1mA 负载)
    - 最大电流: 10mA
    - 热阻抗: NDV (TO-46) 封装下,结到环境热阻为 720°F/W
    - 工作温度范围: LM34/-50°F 至 300°F;LM34C/-40°F 至 230°F;LM34D/32°F 至 212°F

    3. 产品特点和优势


    - 精准度高: 直接输出电压与温度成正比,无需外部校准或微调即可达到 ±1/2°F 的精度。
    - 低功耗: 每个器件的功耗仅为 75 µA,确保了低自加热效应。
    - 输出线性好: 线性度高达 ±0.5°F,适用于多种温度测量需求。
    - 成本效益: 由于在晶圆级进行了精确的校准和微调,LM34 系列器件具有较高的性价比。
    - 多种封装: 提供 TO-46、TO-92 和 SO-8 三种封装选择,方便各种应用场合的需求。

    4. 应用案例和使用建议


    - HVAC 系统: LM34 可用于空调系统中监测环境温度,确保系统高效运行。
    - 家电控制: 可用于冰箱、烤箱等家用电器中,监测并调节内部温度。
    - 建议: 为了获得最佳性能,应在设计时考虑到散热效果,避免器件因过热导致精度下降。此外,根据应用需求选择合适的封装形式可以更好地满足特定的应用场景。

    5. 兼容性和支持


    - 兼容性: LM34 可以与其他电子元器件如电源管理芯片等兼容,使用方便。
    - 支持: TI(德州仪器)提供了详尽的技术文档和支持服务,包括在线技术支持、用户社区交流等。

    6. 常见问题与解决方案


    - Q1: 输出电压偏移怎么办?
    - A1: 检查供电电压是否稳定,尝试更换更稳定的电源或增加滤波电容。
    - Q2: 精度不足怎么办?
    - A2: 检查接线是否有错误或接触不良,确认供电电压符合要求,并适当调整测量点的温度范围。
    - Q3: 温漂现象严重怎么办?
    - A3: 确保测量环境温度稳定,使用适当的滤波电路减少干扰。

    7. 总结和推荐


    总体来看,LM34 系列温度传感器凭借其高精度、低成本和宽温度范围等优点,在多个领域有着广泛的应用前景。无论是作为独立的温度测量器件还是与其他控制单元结合使用,LM34 都能够提供可靠、准确的数据支持。因此,强烈推荐在需要高精度温度测量的场合使用此系列产品。

LM34AH/NOPB参数

参数
精度 ±1°F(±2°F)
温度范围 -
温度阈值 -
2.67mm(Max)
通用封装 TO-206-AB
安装方式 通孔安装
零件状态 在售
包装方式 盒装

LM34AH/NOPB厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM34AH/NOPB数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM34AH/NOPB LM34AH/NOPB数据手册

LM34AH/NOPB封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1000+ ¥ 150.8158
2000+ ¥ 146.9815
3000+ ¥ 143.1472
库存: 2000
起订量: 1000 增量: 500
交货地:
最小起订量为:1000
合计: ¥ 150815.8
