LM94021BIMG

产品分类: 温度传感器
厂牌: TEXAS INSTRUMENTS
产品描述: 150°C ±1.5°C (±2.7°C) SC-70-5 贴片安装,黏合安装
供应商型号: 25E-LM94021BIMG
供应商: 国内现货
标准整包数: 1

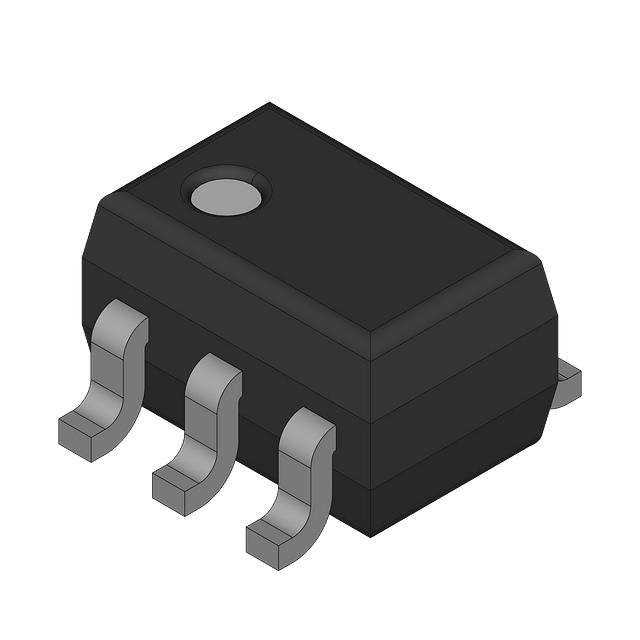

TEXAS INSTRUMENTS 温度传感器 LM94021BIMG

LM94021BIMG概述

    LM94021 多增益模拟温度传感器

    产品简介


    LM94021 和 LM94021Q 是高精度的模拟输出 CMOS 温度传感器,适用于从 1.5V 到 5.5V 的供电电压。这款温度传感器特别适合应用于电池供电系统、汽车、无线通信、硬盘驱动器及家用电器等领域。LM94021Q 型号更是通过了 AEC-Q100 Grade 0 认证,确保其具备较高的质量和可靠性。

    技术参数


    LM94021 的主要技术规格如下:
    - 电源电压: 1.5V 至 5.5V
    - 工作电流:
    - 最大值为 12μA(20°C 到 150°C)
    - 最大值为 13μA(-50°C 到 150°C)
    - 温度范围: -50°C 到 +150°C
    - 准确度:
    - 在-50°C 至 +0°C 范围内为 ±1.8°C
    - 在 +20°C 至 +40°C 范围内为 ±1.5°C
    - 在 +90°C 至 +150°C 范围内为 ±2.7°C
    - 增益选择: 通过 GS1 和 GS0 输入脚可以选择四种增益:-5.5 mV/°C、-8.2 mV/°C、-10.9 mV/°C 和 -13.6 mV/°C
    - 负载调节:
    - 源极:最大 1.6mV(负载电流为 100 μA)
    - 沉极:最大 0.4mV(负载电流为 50 μA)

    产品特点和优势


    - 低功耗: 仅需 1.5V 即可正常工作,并具有极低的静态电流,使得它非常适合于电池供电系统。
    - 宽温范围: 能够在极端温度条件下(-50°C 到 +150°C)稳定工作。
    - 多增益选择: 通过 GS1 和 GS0 输入脚可以选择不同的增益,以适应不同的温度测量需求。
    - 精准度高: 在各种工作条件下的温度测量误差保持在较小范围内。
    - 小型封装: 使用 SC70 封装,体积小巧,适合紧凑型设计。

    应用案例和使用建议


    LM94021 可广泛应用于多种场合,例如:
    - 手机: 确保在极端温度下仍能正常运行。
    - 无线收发器: 用于监控模块的工作状态。
    - 电池管理系统: 监测电池的温度变化。
    - 硬盘驱动器: 防止过热损坏。
    - 游戏机: 确保设备内部温度在安全范围内。
    - 家用电器: 如冰箱、空调等,监测设备运行温度。
    使用建议:
    - 在需要高精度温度测量的应用中,可以优先考虑 -5.5 mV/°C 的增益设置。
    - 在温度范围较窄且需要较高灵敏度的情况下,建议选用 -13.6 mV/°C 的增益设置。
    - 为了确保传感器在不同负载下的稳定性,可以添加适当的滤波电容,以减少噪声影响。

    兼容性和支持


    LM94021 支持直接将 GS1 和 GS0 输入引脚连接到 VDD 或 GND,无需额外的电阻。该器件还可与各种工业标准兼容。对于客户支持和技术咨询,TI 提供了详尽的技术文档和在线支持资源。

    常见问题与解决方案


    - 问题: 输出电压偏移超出预期。
    - 解决方案: 检查电源电压是否在规定范围内,并确认是否有外部干扰导致电压波动。
    - 问题: 温度测量不准确。
    - 解决方案: 确认传感器增益配置是否正确,并检查输入信号是否存在噪声干扰。
    - 问题: 静态电流过高。
    - 解决方案: 确认所有输入引脚均未意外短路,并且没有其他电路问题。

    总结和推荐


    LM94021/LM94021Q 温度传感器凭借其低功耗、宽温度范围、高精度和灵活的增益选择等特点,在多个行业应用中表现出色。无论是针对消费电子产品还是汽车及工业应用,这款传感器都是一个值得推荐的选择。如果您正在寻找一款稳定可靠、易于集成的温度传感器,LM94021 系列将是理想之选。

LM94021BIMG参数

参数
精度 ±1.5°C (±2.7°C)
温度范围 150°C
温度阈值 -
2.15mm(Max)
1.4mm(Max)
1mm(Max)
通用封装 SC-70-5
安装方式 贴片安装,黏合安装
包装方式 散装,卷带包装

LM94021BIMG厂商介绍

Texas Instruments(简称TI),是一家总部位于美国德克萨斯州达拉斯的全球性半导体设计与制造公司,成立于1930年。TI是全球领先的模拟技术、数字信号处理和微控制器(MCU)领域的供应商。

主营产品分类:
1. 模拟产品:包括电源管理、信号链和接口产品,广泛应用于工业、汽车、医疗等领域。
2. 嵌入式处理:包括微控制器(MCU)、数字信号处理器(DSP)和处理器,广泛应用于消费电子、工业控制、汽车电子等领域。
3. 无线产品:包括无线通信模块和解决方案,应用于物联网、智能城市、智能家居等领域。
4. 计算器:TI也是知名的计算器制造商,拥有多款科学计算器和图形计算器产品。

应用领域:
TI的产品和技术广泛应用于通信、计算机、消费电子、汽车、工业、医疗等多个领域。

优势:
1. 技术创新:TI在模拟、嵌入式处理和无线通信领域拥有强大的研发实力和专利技术。
2. 产品多样性:TI提供广泛的产品线,满足不同客户的需求。
3. 客户支持:TI在全球设有技术支持中心,为客户提供专业的技术支持和解决方案。
4. 供应链管理:TI拥有强大的供应链管理能力,确保产品的稳定供应和交付。

LM94021BIMG数据手册

厂牌 PDF简要描述 下载
TEXAS INSTRUMENTS 温度传感器 TEXAS INSTRUMENTS LM94021BIMG LM94021BIMG数据手册

LM94021BIMG封装设计

查看详情并下载
Symbol
Footprint
3D Model
