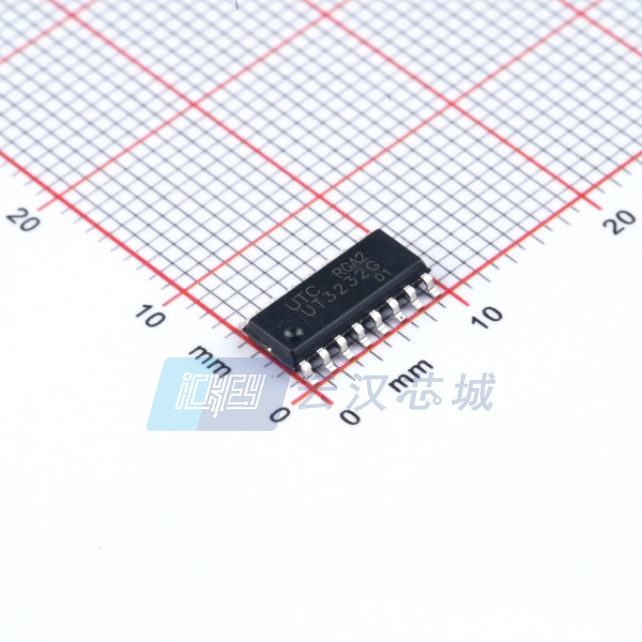

UT3232G-S16-R

产品分类: LIN收发器
厂牌: UTC/台湾友顺科技
产品描述: RS232 3V 5.5V 250Kbps SOP-16 贴片安装
供应商型号: 26M-UT3232G-S16-R
供应商: 云汉优选
标准整包数: 1
UTC/台湾友顺科技 LIN收发器 UT3232G-S16-R

UT3232G-S16-R概述

    # UT3232 CMOS IC:低功耗多通道RS-232线收发器

    产品简介


    UTC UT3232是一款用于异步通信控制器与串行端口连接器之间电气接口的低功耗多通道RS-232线收发器。它具有两个接收器和两个驱动器,并采用双电荷泵电路。该器件符合TIA/EIA-232-F标准,适用于3.0V至5.5V的单电源供电,且外部仅需四个0.1μF的电容器即可正常工作。其数据信号速率可达250kbit/s,最大驱动输出斜率为35V/μs。

    技术参数


    - 电源电压范围: VCC = 3.0V至5.5V
    - 正输出电压范围: V+ = -0.3V至7.0V
    - 负输出电压范围: V- = +0.3V至-7.0V
    - 输入电压范围: 驱动器为-0.3V至6.0V,接收器为-25V至25V
    - 输出电压范围: 驱动器为-13.2V至13.2V,接收器为-0.3V至VCC+0.3V
    - 工作温度范围: -40°C至85°C
    - 存储温度范围: -65°C至150°C
    电气特性
    - 供应电流: 无负载时ICC ≤ 1.0mA
    - 高电平输出电压: VOH ≥ 5.0V
    - 低电平输出电压: VOL ≤ -5.0V
    - 最大数据速率: 250Kbit/s
    - 传播延迟时间: 低至高电平输出tPLH = 300ns,高至低电平输出tPHL = 300ns

    产品特点和优势


    - 抗静电能力: 超过±8KV ESD保护(HBM)
    - 符合标准: 符合TIA/EIA-232-F和ITU V.28标准
    - 逻辑输入兼容: 可接受5.0V逻辑输入,在3.3V供电下仍可正常工作
    - 双电荷泵: 允许单电源供电,减少外部电容器的数量

    应用案例和使用建议


    UTC UT3232广泛应用于各种通信设备,如工业控制、数据采集系统等。其典型应用场景包括RS-232通信接口的设计。根据应用需求,建议选择合适的外部电容值以确保最佳性能。例如,在3.0V至3.6V范围内工作时,建议使用C1=0.22μF,C2=C3=C4=0.22μF;在4.5V至5.5V范围内工作时,建议使用C1=0.047μF,C2=C3=C4=0.33μF。

    兼容性和支持


    UTC UT3232提供多种封装形式,包括SOP-16、SSOP-16和TSSOP-16。该器件可通过标准的表面贴装技术进行安装,并提供了RoHS兼容的版本,确保环保要求。Unisonic Technologies Co., Ltd.还为用户提供详尽的技术支持,包括技术文档和客户支持热线。

    常见问题与解决方案


    1. Q: UTC UT3232能否在极端温度下工作?
    - A: 可以,UTC UT3232的存储温度范围为-65°C至150°C,工作温度范围为-40°C至85°C。若需要在极端条件下使用,请确保环境温度处于规定范围内。
    2. Q: UTC UT3232的最大数据速率是多少?
    - A: UTC UT3232的最大数据速率为250Kbit/s。若需更高的数据传输速率,请考虑使用其他更高速度的通信芯片。
    3. Q: 如何连接外部电容器?
    - A: UTC UT3232需要外部四个0.1μF的电容器。连接方法请参照典型应用电路图中的标注,确保正确连接以获得最佳性能。

    总结和推荐


    UTC UT3232 CMOS IC凭借其低功耗、高可靠性和良好的兼容性,成为工业控制和数据通信领域的理想选择。特别是在需要RS-232接口且空间受限的应用中,UTC UT3232的优势尤为明显。我们强烈推荐这款产品,无论是对于新手还是经验丰富的工程师,UTC UT3232都是一个值得信赖的选择。

UT3232G-S16-R参数

参数
最大LIN总线电压 -
最大工作供电电压 5.5V
LIN总线唤醒功能 -
最小LIN总线电压 -
支持协议 RS232
数据速率 250Kbps
内置选项 -
LIN 规格 -
最小工作供电电压 3V
调节器电压 -
通用封装 SOP-16
安装方式 贴片安装
包装方式 卷带包装
