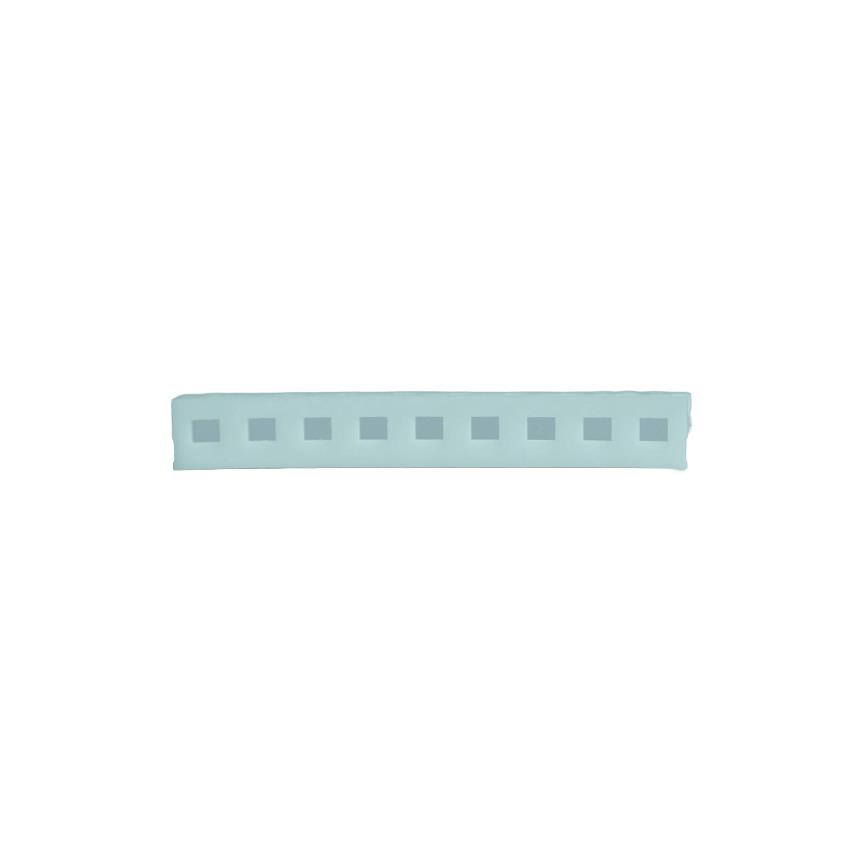

JBP20-09HG

产品分类: 接线板-线至板
产品描述:
供应商型号: 14M-JBP20-09HG
供应商: 云汉优选
标准整包数: 1
JAPAN AUTOMATIC MACHINE 接线板-线至板 JBP20-09HG

JBP20-09HG概述


    产品简介


    本手册介绍的是JBP系列的小型高密度安装基板内置连接器。该连接器设计用于高密度安装,并且在P.C.B.上的安装高度仅为3.0mm(相比同类产品减少了60%)。其主要功能在于满足现代电子设备内部空间紧凑化的需求,特别适用于需要进行树脂填充(如灌封)的情况,能够显著降低树脂成本。JBP连接器采用2.0mm间距设计,适用于极数为2到15极的产品。

    技术参数


    - 极数: 2至15极
    - 极间间距: 2.0mm
    - 额定电压: AC/DC 250V
    - 额定电流: 1A
    - 耐压: AC 1000V/1分钟
    - 绝缘电阻: 500MΩ以上
    - 工作温度范围: -20°C 至 +85°C
    - 适用印刷电路板厚度: 1.6mm
    - 适用印刷电路板孔径: φ0.8±0.05mm
    - 适用电线范围: AWG#26 至 #30
    - 电线覆盖直径: φ0.88至φ1.4mm

    产品特点和优势


    1. 小型高密度设计: 安装高度低至3.0mm,相比同类产品减少60%,有助于实现更紧凑的设计。
    2. 高耐受性: 额定电压高达AC/DC 250V,适合多种高压应用场合。
    3. 优良绝缘性能: 绝缘电阻达到500MΩ以上,确保长时间可靠使用。
    4. 广泛的温度适应性: 工作温度范围宽广(-20°C 至 +85°C),适合各种恶劣环境。

    应用案例和使用建议


    JBP连接器广泛应用于家用电器、工业设备及通信设备等。例如,在汽车电子控制单元(ECU)中,其小型高密度特性使其非常适合安装在有限的空间内。对于实际应用,建议在使用过程中严格遵守规定的电线尺寸和电路板孔径标准,以确保连接器的最佳性能和可靠性。此外,对于特殊电线如屏蔽线、同轴电缆等,需提前与供应商沟通,以便提供相应的技术支持。

    兼容性和支持


    JBP连接器设计考虑到了广泛的兼容性,能够与不同类型的电路板及电线配套使用。此外,制造商还提供了详细的使用指南和应用技术支持,帮助用户更好地理解和使用该产品。如果有任何技术问题,可以联系供应商获得进一步的帮助。

    常见问题与解决方案


    1. 问题: 如何确定合适的电线覆盖直径?
    - 解答: 选择电线覆盖直径时,应根据产品规格书中的要求,使用AWG#26 至 #30范围内的电线。建议在购买前咨询供应商以确认具体需求。

    2. 问题: 电线剥皮长度设置不正确怎么办?
    - 解答: 使用适当的工具,如指定的剥离钳来精确设定剥皮长度。如果出现错误,可以参考供应商提供的使用说明进行调整或重新制作。

    总结和推荐


    综上所述,JBP连接器凭借其优异的性能和高可靠性,非常适合在各种紧凑空间中应用,如汽车电子、家用电器和工业控制系统等领域。尽管价格可能稍高于普通连接器,但其在设计灵活性、性能稳定性等方面的优越表现,使其成为一款值得推荐的优质产品。

JBP20-09HG参数

参数
包装方式 散装

JBP20-09HG厂商介绍

Japan Automatic Machine(JAM)是一家日本公司,专注于制造和销售各种自动化设备和机械。以下是JAM公司的一些主要产品分类和应用领域:

1. 自动化装配线:JAM提供定制化的自动化装配线,适用于电子、汽车、家电等多个行业,以提高生产效率和减少人工成本。

2. 机器人系统集成:公司设计和集成工业机器人系统,以实现自动化生产流程,特别是在精密制造和重复性劳动密集型任务中。

3. 视觉检测系统:JAM的视觉检测系统用于质量控制,能够自动识别和分类产品缺陷,广泛应用于半导体、食品加工和制药行业。

4. 输送系统:提供各种输送设备,如皮带输送机、滚筒输送机等,用于物料的自动化搬运和分配。

5. 定制化解决方案:JAM根据客户的具体需求,提供定制化的自动化解决方案,以满足特定生产流程的需求。

Japan Automatic Machine的优势在于:

- 技术创新:JAM不断投资于研发,以保持技术领先。
- 定制化服务:能够根据客户需求提供定制化的解决方案。
- 质量保证:JAM的产品以高质量和可靠性著称。
- 全球服务网络:拥有广泛的全球服务网络,能够为客户提供及时的技术支持和售后服务。

JAM通过其高质量的自动化设备和解决方案,帮助客户提高生产效率,降低成本,并保持竞争力。

JBP20-09HG数据手册

厂牌 PDF简要描述 下载
JAPAN AUTOMATIC MACHINE 接线板-线至板 JAPAN AUTOMATIC MACHINE JBP20-09HG JBP20-09HG数据手册

JBP20-09HG封装设计

查看详情并下载
Symbol
Footprint
3D Model
