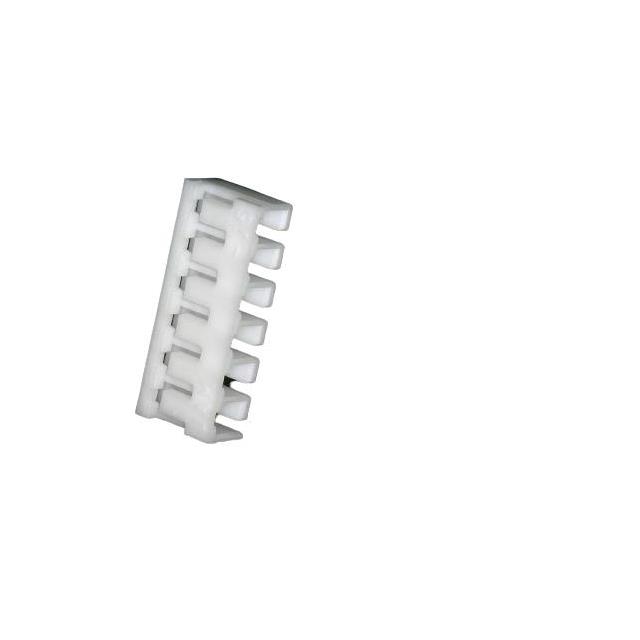

JB20-06HG

产品描述: Housing 1 6pin 压接 2mm
供应商型号: JB20-06HG
供应商: 云汉优选
标准整包数: 5000
JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JB20-06HG

JB20-06HG概述

    电子元器件产品技术手册解析:JB Board in Connector

    1. 产品简介


    JB Board in Connector 是一种广泛应用于电路板连接的电子元器件。它包含多种型号,适用于不同的电路板设计需求。主要功能是实现不同电路板之间的电气连接,提供可靠的信号传输和电力供应。该产品广泛应用于消费电子、工业自动化、通信设备等多个领域。

    2. 技术参数


    - 极数范围:2P 至 16P
    - 极间距:2.0mm
    - 额定电压:AC/DC 250V
    - 额定电流:2A
    - 耐压值:AC 1000V/分钟
    - 绝缘电阻:≥500MΩ
    - 工作温度范围:-20°C 至 +85°C
    - 适用PCB厚度:1.2mm 至 1.6mm
    - 适用PCB孔径:φ0.9mm(双面 φ0.8±0.05mm)
    - 适用电线尺寸:AWG 24 至 30

    3. 产品特点和优势


    JB Board in Connector 的独特之处在于其高可靠性、紧凑设计和广泛的适用性。该产品具有以下优势:
    - 多功能性:提供角度和直角两种终端类型,满足不同安装需求。
    - 通用性:接头和插座的引脚共用同一个外壳,简化了设计。
    - 高性能:具有出色的电气性能和机械强度,能够承受较高的电压和电流。
    - 宽温范围:能够在极端温度条件下稳定工作,适应各种恶劣环境。
    - 高绝缘性能:绝缘电阻高达500MΩ以上,确保电气安全。

    4. 应用案例和使用建议


    应用案例:
    - 消费电子产品:如智能手机、平板电脑等,用于连接主板和显示屏。
    - 工业自动化:如机器人、传感器网络等,用于数据传输和电源供给。
    - 通信设备:如路由器、交换机等,用于高速数据传输。
    使用建议:
    - 在设计电路板时,应根据具体需求选择合适的极数和极间距。
    - 确保PCB的孔径和厚度符合产品规格,以保证良好的接触和稳固性。
    - 使用适当的电线尺寸,确保电流传输的安全性和稳定性。

    5. 兼容性和支持


    JB Board in Connector 可与多种类型的PCB和其他电子元器件兼容。制造商提供了详细的安装指南和技术支持,确保用户能够正确安装和使用该产品。此外,还提供了多种配套工具,如压线钳和适配器,方便用户进行组装和维护。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题1:无法正确插入连接器。
    - 解决方案:检查PCB孔径和连接器的尺寸是否匹配,确保无误后重新插入。
    - 问题2:连接不稳定。
    - 解决方案:检查连接器是否完全插入并锁定,必要时可重新压线。
    - 问题3:绝缘电阻低。
    - 解决方案:检查连接器是否受到污染或损坏,如有需要请更换新的连接器。

    7. 总结和推荐


    JB Board in Connector 是一款高性能、多功能的电子元器件,适用于多种应用场景。其独特的设计和卓越的性能使其在市场上具有很强的竞争力。对于需要可靠电气连接的应用,强烈推荐使用此产品。无论是消费电子还是工业自动化领域,该产品都能提供稳定的性能和长久的使用寿命。
    通过上述详细的技术参数、特点和应用案例分析,可以看出 JB Board in Connector 不仅能满足当前市场的需求,还能为未来的发展提供坚实的基础。

JB20-06HG参数

参数
电缆端接 压接
针脚数 6pin
触头镀层厚度 -
类型 Housing
颜色 -
电缆间距 2mm
排数 1
触头镀层 -
零件状态 在售
包装方式 散装

JB20-06HG厂商介绍

Japan Automatic Machine(JAM)是一家日本公司,专注于制造和销售各种自动化设备和机械。以下是JAM公司的一些主要产品分类和应用领域:

1. 自动化装配线:JAM提供定制化的自动化装配线,适用于电子、汽车、家电等多个行业,以提高生产效率和减少人工成本。

2. 机器人系统集成:公司设计和集成工业机器人系统,以实现自动化生产流程,特别是在精密制造和重复性劳动密集型任务中。

3. 视觉检测系统:JAM的视觉检测系统用于质量控制,能够自动识别和分类产品缺陷,广泛应用于半导体、食品加工和制药行业。

4. 输送系统:提供各种输送设备,如皮带输送机、滚筒输送机等,用于物料的自动化搬运和分配。

5. 定制化解决方案:JAM根据客户的具体需求,提供定制化的自动化解决方案,以满足特定生产流程的需求。

Japan Automatic Machine的优势在于:

- 技术创新:JAM不断投资于研发,以保持技术领先。
- 定制化服务:能够根据客户需求提供定制化的解决方案。
- 质量保证:JAM的产品以高质量和可靠性著称。
- 全球服务网络:拥有广泛的全球服务网络,能够为客户提供及时的技术支持和售后服务。

JAM通过其高质量的自动化设备和解决方案,帮助客户提高生产效率,降低成本,并保持竞争力。

JB20-06HG数据手册

厂牌 PDF简要描述 下载
JAPAN AUTOMATIC MACHINE 矩形连接器 - 板载/直接线对板 JAPAN AUTOMATIC MACHINE JB20-06HG JB20-06HG数据手册

JB20-06HG封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5000+ ¥ 0.2161
10000+ ¥ 0.1987
15000+ ¥ 0.1934
库存: 5000
起订量: 5000 增量: 1000
交货地:
最小起订量为:5000
合计: ¥ 1080.5
