211PL022S0049

产品分类: 矩形连接器 - 外壳
厂牌: APTIV
产品描述: Delphi 连接器外壳, 2路, 3.33mm节距, 1行
供应商型号: TU-211PL022S0049
供应商: 海外现货
标准整包数: 950

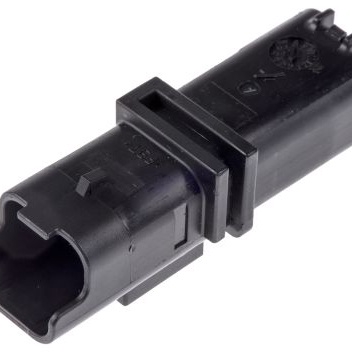

APTIV 矩形连接器 - 外壳 211PL022S0049

211PL022S0049概述

    Engine Compartment Connectors: Sicma Coupling Connectors

    1. 产品简介


    Sicma耦合连接器是一种专为发动机舱设计的小型密封连接器,适用于1.5毫米终端。这类连接器主要用于汽车电子系统中的信号传输,确保在恶劣环境下的稳定性和可靠性。

    2. 技术参数


    - 连接器类型:耦合连接器
    - 尺寸:2个位置,3.33毫米间距
    - 材料:
    - 外壳材料:PBT
    - 界面密封:硅胶
    - 后部垫圈密封:硅胶
    - 温度范围:-40°C至+125°C
    - 接触保持力:> 100牛顿
    - 接触插入力:< 12牛顿
    - 连接器啮合力:< 60牛顿
    - 密封保护等级:IP 68
    - 适用导线范围:0.5平方毫米至2平方毫米(对应1.5毫米终端)
    - 颜色编码:黑色、棕色、红色、橙色、黄色、绿色、蓝色、灰色、白色

    3. 产品特点和优势


    - 紧凑设计:采用小尺寸设计,适用于空间受限的应用场合。
    - 高可靠性:提供出色的接触保持力和密封性,保证在极端环境下的稳定性能。
    - 简便装配:配备有终端移除工具、前端网格和TPA机构,确保安装过程简单便捷。
    - 颜色区分:多种颜色选项便于识别和管理,避免混淆。
    - 机械防错位:通过独特的机械防错位设计,防止误插。

    4. 应用案例和使用建议


    应用案例:
    - 在车辆动力总成系统中用于传感器与控制单元之间的信号传输。
    - 作为发动机舱内部其他电子组件的接头。
    使用建议:
    - 选择适合特定应用场景的颜色编码型号。
    - 定期检查连接器和终端的完整性,确保良好的接触。
    - 遵循制造商的装配指南,正确使用配套工具进行安装。

    5. 兼容性和支持


    - 可用于安装Sicma-2 1.5毫米公母端子和Sicma-3 1.5毫米公母端子。
    - 厂商提供全套工具包,包括TPA移除工具、终端移除工具和堵塞插件。
    - 用户可通过联系厂家获取进一步的技术支持和维修服务。

    6. 常见问题与解决方案


    - 问题:如何正确安装终端?
    - 解答:参照产品手册,使用专用工具(如2115015和2115016)安装终端,确保正确的插入力。

    - 问题:连接器接触不良怎么办?
    - 解答:检查终端是否有损坏或变形,确认插针是否完全插入且无松动。
    - 问题:连接器密封失效怎么办?
    - 解答:更换垫圈或整个连接器,并确保安装过程中所有接口均已正确密封。

    7. 总结和推荐


    总结:Sicma耦合连接器具有优异的密封性和耐高温特性,在发动机舱等恶劣环境中表现出色。它们的设计和构造都体现了高度的专业性,确保可靠性和易用性。
    推荐:对于需要在极端环境下工作的车辆动力总成系统和其他严苛环境下的应用,Sicma耦合连接器是理想的选择。建议客户根据具体应用场景选择合适的颜色编码型号,并定期进行检查以确保长期稳定运行。

211PL022S0049参数

参数
触头类型 -
紧固类型 -
排数 1
触头端接 -
针脚数 -
类型 Automotive Connectors,Housings
颜色 黑色
长*宽*高 17.4mm*16.9mm*16.9mm
安装方式 导线安装
零件状态 在售
包装方式 散装

211PL022S0049厂商介绍

APTIV(原名德尔福汽车系统)是一家全球领先的汽车技术供应商,专注于开发和制造先进的汽车系统、组件和模块。公司的产品主要分为以下几个类别:

1. 电气架构:提供车辆电气和电子系统的整体解决方案,包括线束、连接器和配电系统。

2. 安全与用户体验:涉及安全系统如安全气囊、安全带、电子控制单元(ECU)等,以及提升驾驶体验的技术,如信息娱乐系统。

3. 动力总成:包括燃油喷射系统、排放控制系统、变速器控制单元等,致力于提高燃油效率和减少排放。

4. 电子与软件:开发高级驾驶辅助系统(ADAS)、自动驾驶技术、车联网解决方案等。

5. 内饰系统:提供座椅、仪表板、门板等内饰组件,以及相关的电子控制单元。

APTIV的优势在于其创新能力、全球布局和深厚的行业经验。公司不断投资于研发,以推动汽车行业的技术进步,特别是在电动化、智能化和网联化领域。APTIV的全球网络使其能够快速响应各地市场的需求,同时,其在汽车行业的长期积累为其提供了深厚的技术基础和客户信任。

211PL022S0049数据手册

厂牌 PDF简要描述 下载
APTIV 矩形连接器 - 外壳 APTIV 211PL022S0049 211PL022S0049数据手册
