OS202011MS2QS1

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, 双刀双掷, 100 mA, (开)-(开)
供应商型号: 2435102
供应商: 海外现货
标准整包数: 10

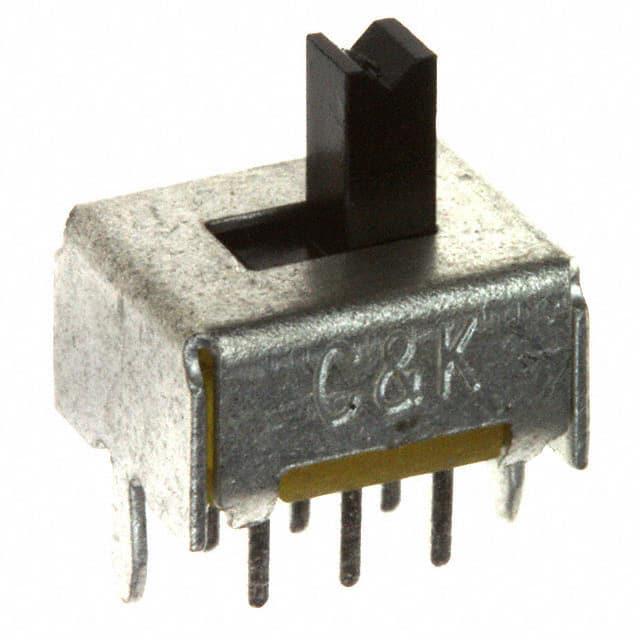

C&K 滑动开关 OS202011MS2QS1

OS202011MS2QS1概述

    电子元器件产品技术手册:OS系列微型滑动开关

    产品简介


    本手册所介绍的产品是OS系列微型滑动开关,广泛应用于各种电子设备和系统中。这种开关具备多种配置,包括单刀双掷(SPDT)、双刀双掷(DPDT)和三刀三掷(DP3T)等类型,可根据不同的应用需求进行选择。这些开关适用于测试和测量设备、计算机外设、网络产品和消费电子产品等领域。

    技术参数


    | 参数 | 值 |

    | 接触额定值 | 0.1A @ 12VDC 或 0.3A @ 30VDC |
    | 机械和电气寿命 | 10,000次操作 |
    | 接触电阻 | 20mΩ 或更小 |
    | 绝缘电阻 | 100MΩ 最小(500VDC) |
    | 工作电压 | 直流12V或交流30V |
    | 工作温度范围 | –30°C 至 +70°C |
    | 包装方式 | 散装 |

    产品特点和优势


    1. 多样化的接线端子及操作杆选项:允许用户根据具体需求定制开关。
    2. 印刷电路板和面板安装:提供灵活的安装方式。
    3. 短路或非短路接触选项:可满足不同应用需求。
    4. 符合RoHS标准:确保环保合规。
    5. 无卤材料:提升产品安全性和耐用性。

    应用案例和使用建议


    OS系列微型滑动开关适用于多种应用场景,例如:
    - 测试和测量设备:用于各种自动化测试系统中的信号切换。
    - 计算机外围设备和网络产品:例如鼠标、键盘和其他输入设备的开关组件。
    - 消费电子产品:用于家电控制面板上的切换按钮。
    使用建议:
    - 确保开关操作的频率不超过其额定寿命。
    - 定期检查和清洁开关,以保持良好的接触性能。
    - 在高湿度环境下使用时,应考虑增加防护措施。

    兼容性和支持


    - 兼容性:OS系列滑动开关与多种印刷电路板设计兼容,适合大多数通用电子设计。
    - 技术支持:CK Components为客户提供全面的技术支持和售后服务,确保客户在使用过程中能够获得必要的帮助。

    常见问题与解决方案


    1. 问题:开关接触不良。
    解决方案:清洁开关接触点,并确保正确的安装方法和接触压力。

    2. 问题:无法实现预期的功能。
    解决方案:请仔细阅读产品手册并确认接线正确,必要时请联系技术支持。

    总结和推荐


    综上所述,OS系列微型滑动开关凭借其丰富的功能配置、优异的性能表现和广泛的适用范围,在众多应用场合中表现出色。它不仅能满足用户的多样化需求,而且在技术参数上也具有明显的优势。因此,我们非常推荐此系列产品给需要高品质滑动开关的客户。

OS202011MS2QS1参数

参数
触点时间 短路(MBB)
电流额定值 100mA(DC)
电压额定值 12V(DC)
执行器长度 4mm
机械寿命 10000Cycles
开关功能 On-On
最大交流触点电压 -
最大直流触点电压 12V
安装方式 通孔安装
零件状态 在售
包装方式 散装

OS202011MS2QS1厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

OS202011MS2QS1数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K OS202011MS2QS1 OS202011MS2QS1数据手册

OS202011MS2QS1封装设计

查看详情并下载
Symbol
Footprint
3D Model
