PNP8S2T2Y03QE

产品分类: 按钮开关
厂牌: C&K

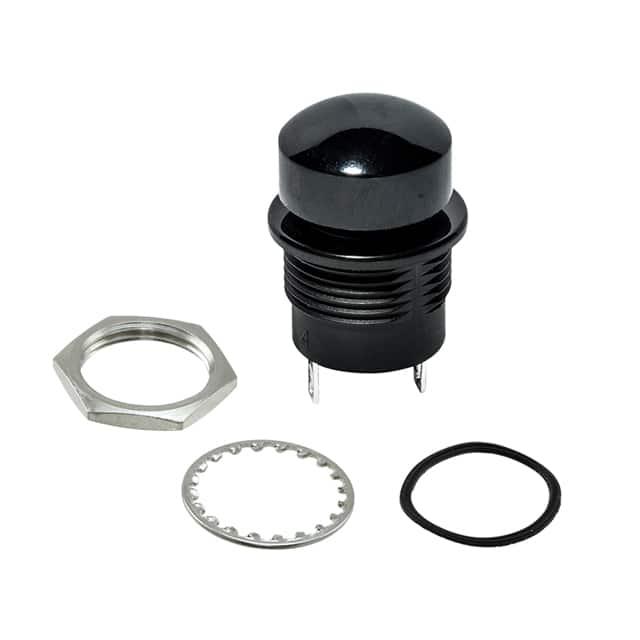

产品描述: C & K 黑色按钮开关, 面板安装, 瞬时操作, 面板开孔直径12.3mm, 无指示灯, 单刀单掷
供应商型号: N-PNP8S2T2Y03QE
供应商: 云汉优选
标准整包数: 1
C&K 按钮开关 PNP8S2T2Y03QE

PNP8S2T2Y03QE概述


    产品简介


    CKSwitches公司的A系列密封按钮开关是专为恶劣环境下工作的控制面板设计的。此系列按钮开关提供了单极单掷(SPST)、单极双掷(SPDT)等多种触点配置选择,适用于多种工业和商业应用。产品具有高耐用性和稳定性,能承受机械和电气应力,确保长期可靠的操作。

    技术参数


    - 功能:单极单掷(SPST),单极双掷(SPDT)双断(Form Z)瞬动
    - 触点配置:常开和常闭
    - 安装方式:前装式螺纹安装
    - 最大扭矩:10 in-lbs(1.35 N-m)
    - 机械参数
    - 操作寿命:1,000,000次循环
    - 总行程:最大2 mm
    - 操作点:0.9 ± 0.25 mm
    - 超行程:最小0.25 mm
    - 操作力:3N ± 1.5N / 8N ± 1.5N
    - 振动:10-500 Hz 最大10g
    - 冲击:50g 最大11ms 锯齿波
    - 电气参数
    - 触点额定值:
    - 选项“Q”银:5A/32 VDC电阻(25,000次循环)
    - 选项“G”金覆银:10mA/5 VDC电阻(1,000,000次循环)
    - 介电强度:交流1000 V持续1分钟
    - 绝缘电阻:500 VDC下1 GΩ
    - 初始接触电阻:无导线引出的最大50 mΩ
    - 反弹时间:<5 ms
    - 材料
    - 外壳:PBT/PC
    - 底座:PBT
    - 盖子:PBT
    - 操作头:PBT
    - 内部密封:硅橡胶
    - 端子:镀镍银铜,镀银
    - 移动触点:镀银铜合金
    - 端子密封:环氧树脂
    - 工作环境
    - 操作温度:-40˚C 至 +85˚C
    - 静电放电保护:最小15KV
    - 密封等级:IP68

    产品特点和优势


    CKSwitches A系列密封按钮开关拥有众多独特的功能和优势,包括:
    - 快速动作反馈:通过采用快跳动作机构提供明确的操作反馈。
    - 极端环境耐受性:IP68密封设计使其能够应对各种严苛环境。
    - 长寿命设计:设计寿命长达1,000,000次循环,保证长久稳定的工作表现。
    - 多变的应用灵活性:支持不同的触点配置、安装方式和颜色选择,适用于广泛的工业和商业场景。
    - 环保合规性:符合RoHS标准,保证产品绿色环保。


    应用案例和使用建议


    这些按钮开关广泛应用于各种控制面板中,如控制手柄、非公路车辆面板、重型设备、工业仪表、升降机和输送带控制系统。对于应用场合较为苛刻的客户,建议进行详细的现场测试,以确保开关在特定环境下的可靠性能。此外,在操作时注意不要超过规定的扭矩限制,以避免损坏开关组件。

    兼容性和支持


    该系列产品具有良好的兼容性,可与其他标准电气元件及系统集成。厂商提供全面的技术支持和售后服务,如有任何疑问或技术支持需求,可以通过官方客服联系获取帮助。此外,用户还可根据具体需求定制不同颜色和规格的产品。

    常见问题与解决方案


    - Q: 如何正确安装该按钮开关?
    - A: 确保安装前确认所有机械部件和电气接口都匹配且安装到位。安装过程中,要遵循制造商提供的详细安装指南,特别是安装扭矩限制要求。

    - Q: 在高振动环境中如何保持开关的可靠性?
    - A: 确保在安装前采取适当的减振措施,例如使用额外的缓冲材料。此外,可以考虑将开关安置在减振支架上,以减轻外部振动的影响。

    - Q: 如何处理静电放电问题?
    - A: 使用具有较高ESD保护能力的产品型号,同时确保系统内的所有元件都能提供足够的ESD防护。对于高敏感度的应用,可能需要额外的防护措施。

    总结和推荐


    总体而言,CKSwitches A系列密封按钮开关是一款高性能的电子元件,非常适合于工业和商业环境中广泛应用。其优异的机械特性和电气性能,加上良好的耐用性和多样的适用性,使得它成为一种极具竞争力的选择。强烈推荐用于各种需要高度可靠性和耐用性的应用场景。

PNP8S2T2Y03QE参数

参数
机械寿命 1000000Cycles
电流额定值 5A(DC)
指示颜色 -
最大直流触点电压 32V
执行器类型 圆形,按钮
最大交流触点电压 -
开关功能 Off-Mom
电气寿命 25000Cycles
开关配置 SPST-NO
面板开孔尺寸 圆形-12.30(Dia)
长*宽*高 22.95mm(高度)
安装方式 焊接安装,面板安装
零件状态 在售
包装方式 散装

PNP8S2T2Y03QE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PNP8S2T2Y03QE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K PNP8S2T2Y03QE PNP8S2T2Y03QE数据手册

PNP8S2T2Y03QE封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
7+ $ 15.4548 ¥ 131.3658
20+ $ 12.9574 ¥ 110.1379
42+ $ 12.1686 ¥ 103.4331
89+ $ 11.5668 ¥ 98.3178
120+ $ 11.0262 ¥ 93.7227
库存: 31
起订量: 7 增量: 1
交货地:
最小起订量为:7
合计: ¥ 919.56
