PTS 647 SK70 SMTR2 LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 12V(DC) Off-Mom SPST-NO 2.5N 100000Cycles 50mA 250μm 7mm SMD,4.5X4.5MM 贴片安装,黏合安装 4.5mm*4.5mm*7mm
供应商型号: UA-PTS 647 SK70 SMTR2 LFS
供应商: 海外现货
标准整包数: 1

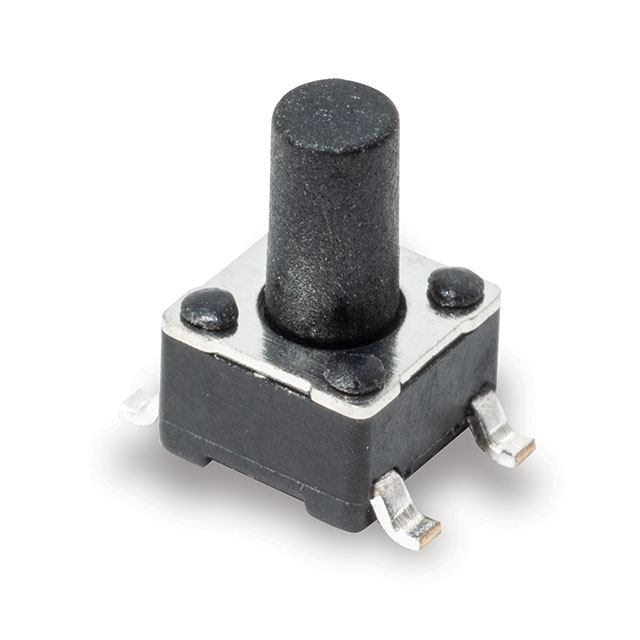

C&K 轻触开关 PTS 647 SK70 SMTR2 LFS

PTS 647 SK70 SMTR2 LFS概述

    B–127 4.5mm Tactile Switch 技术手册解析

    产品简介


    CK Switches推出的B–127系列4.5mm触控开关(PTS647系列)是一款高性能、小体积的开关,适用于消费电子产品、工业控制面板及计算机产品等多种应用场景。该产品以其紧凑的设计和多样化的功能成为市场上的热门选择。

    技术参数


    - 机械特性:按下距离为0.25mm,允许偏差±0.15mm。
    - 电气特性:
    - 接触额定电流为50mA@12VDC。
    - 绝缘强度为250VAC最小值。
    - 接触电阻最大初始值为100mΩ。
    - 绝缘电阻最小值为100MΩ。
    - 环境特性:操作温度范围为-20°C到70°C。
    - 包装:每卷分别包含1,000、1,500和2,000个单元,高度分别为7.0mm、5.0mm和3.8mm。

    产品特点和优势


    - 紧凑设计:尺寸仅为4.5x4.5mm,适用于空间受限的应用场合。
    - SMT终端:便于表面贴装,提高生产效率。
    - 不同的动作高度:可根据需求选择不同高度的动作柱,方便安装和使用。
    - 可选的操作力:提供100g、180g和250g三种不同的操作力,以适应不同的应用场景。
    - 带载带包装:采用标准的载带包装形式,便于自动化生产和运输。

    应用案例和使用建议


    - 消费类电子产品:广泛应用于智能手机、遥控器等设备中,为用户提供精准的触控体验。
    - 工业控制面板:适合用于需要高可靠性的工业设备中,确保长时间稳定运行。
    - 计算机产品:可用于笔记本电脑或其他计算设备中,提供精确的操作反馈。
    使用建议:
    - 在设计PCB时,务必按照推荐的布局进行布线,以保证良好的电气性能和可靠性。
    - 确保产品的操作温度不超过-20°C至70°C的范围,避免在极端环境中使用。

    兼容性和支持


    - 兼容性:这款开关与标准的SMT终端相兼容,适用于大多数表面贴装生产线。
    - 支持:用户可以联系当地代表咨询任何不在上述列表中的型号,获取更详细的技术支持。

    常见问题与解决方案


    1. Q:如何订购?
    - A:通过选择每个类别所需的选项并放置在相应的框中来构建开关。如果需要其他型号,请联系当地代表。
    2. Q:如何确保开关的可靠性?
    - A:严格按照推荐的PCB布局和电气连接进行安装,并确保工作环境在规定的温度范围内。
    3. Q:如何检查绝缘电阻?
    - A:使用标准的绝缘测试仪进行测量,确保其值不低于100MΩ。

    总结和推荐


    B–127系列4.5mm触控开关凭借其紧凑的设计、高可靠性和丰富的配置选项,是市场上非常具有竞争力的产品。该开关不仅满足了不同应用场景的需求,而且易于集成到现有的系统中。因此,强烈推荐使用此款产品。

PTS 647 SK70 SMTR2 LFS参数

参数
操作力 2.5N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 7mm
执行器行程 250μm
机械寿命 100000Cycles
长*宽*高 4.5mm*4.5mm*7mm
通用封装 SMD,4.5X4.5MM
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

PTS 647 SK70 SMTR2 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS 647 SK70 SMTR2 LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS 647 SK70 SMTR2 LFS PTS 647 SK70 SMTR2 LFS数据手册

PTS 647 SK70 SMTR2 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
