KSR2M3G LFG

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 0.8N 100000Cycles 10mA SMD 贴片安装 6mm*3.8mm*2.5mm
供应商型号:
供应商:
标准整包数: 0

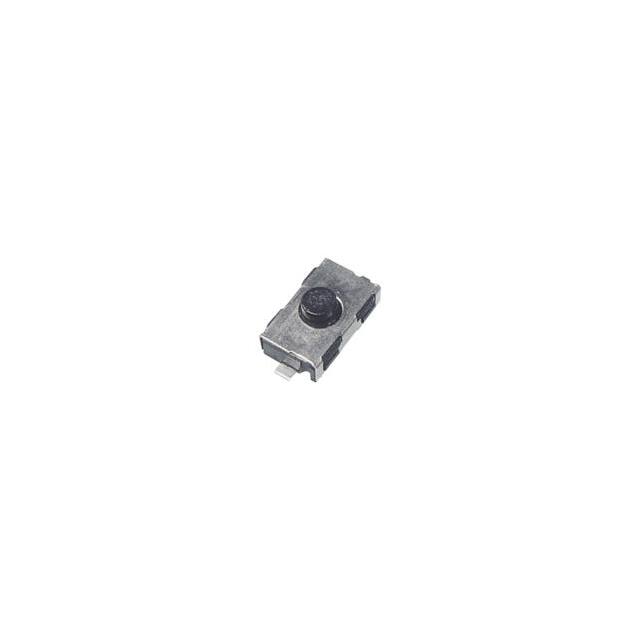

C&K 轻触开关 KSR2M3G LFG

KSR2M3G LFG概述

    CK Switches E-38 Subminiature Detect Switch 技术手册解析

    产品简介


    CK Switches E-38是一款专为表面贴装(SMT)设计的小型检测开关。该产品具有多种配置选项,适用于汽车、工业电子、医疗设备等领域的检测应用。它通过可选金触点和G焊盘来提高可靠性和稳定性,并符合RoHS标准。

    技术参数


    以下是CK Switches E-38的关键技术参数:
    | 参数 | 描述 |

    | 机械参数
    | 操作力 | 1.5N(D3M型),0.8N(M3型) |
    | 操作寿命 | 100,000次操作 |
    | 行程(mm) | D3M型:0.3 ± 0.15,M3型:0.19 ± 0.11 |
    | 电气参数
    | 最大功率 | 0.2 VA |
    | 最大电压 | 32 VDC |
    | 最小电压 | 20 mV |
    | 最大直流电流 | 10 mA |
    | 最小直流电流 | 1 mA |
    | 接触电阻 | 100 mΩ |
    | 绝缘电阻(100 V) | 10^9 Ω |
    | 反弹时间 | 1 ms |
    | 环境参数
    | 工作温度范围 | -40°C 至 125°C |
    | 存储温度范围 | -55°C 至 125°C |
    | 工艺参数
    | 焊接工艺 | 兼容无铅回流焊接工艺 |

    产品特点和优势


    1. 金触点:金触点提高了电接触的稳定性和耐久性。
    2. G焊盘:提供更可靠的电气连接。
    3. 软操作按钮:操作时不会产生机械磨损,延长使用寿命。
    4. RoHS合规:符合环保要求,适用于各种应用场景。

    应用案例和使用建议


    CK Switches E-38适用于广泛的工业和消费电子应用,如:
    - 汽车应用:用于车辆内部的各种传感器检测。
    - 工业电子:用于自动化设备中的状态检测。
    - 医疗设备:确保设备在特定状态下安全运行。
    使用建议:
    1. 在安装过程中确保焊接温度适中,以避免对开关造成热损伤。
    2. 避免将开关暴露在极端温度环境中,以免影响其性能。
    3. 定期检查开关的接触状态,以确保长期可靠性。

    兼容性和支持


    - 兼容性:与标准SMT工艺兼容,易于集成到现有设计中。
    - 支持:制造商提供了详细的技术支持,包括本地代表咨询和客户服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 确保焊接质量,清洁接触面。 |
    | 开关操作不灵活 | 检查操作部件是否有物理损坏。 |
    | 接触电阻过高 | 清洁触点或重新焊接连接部分。 |

    总结和推荐


    CK Switches E-38以其小巧的尺寸、高可靠性和广泛的适用性,在检测开关领域表现出色。其金触点和软操作设计使其在恶劣环境下仍能保持稳定性能。我们强烈推荐此产品用于需要精确检测和高可靠性电子设备的应用场合。

KSR2M3G LFG参数

参数
操作力 0.8N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 10mA
电压额定值 32V(DC)
执行器高度 -
执行器行程 -
机械寿命 100000Cycles
长*宽*高 6mm*3.8mm*2.5mm
通用封装 SMD
安装方式 贴片安装
零件状态 在售
包装方式 散装

KSR2M3G LFG厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSR2M3G LFG数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSR2M3G LFG KSR2M3G LFG数据手册

KSR2M3G LFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
