ZMTG03CJS02WCE24

产品分类: 限位开关
厂牌: C&K
产品描述: On-Mom SPDT 0.5N 600μm 100万次 10000Cycles 3A SPDT 导线安装,底座安装 12.9mm(长度)*5.8mm(高度)
供应商型号: N-ZMTG03CJS02WCE24
供应商: 云汉优选
标准整包数: 1

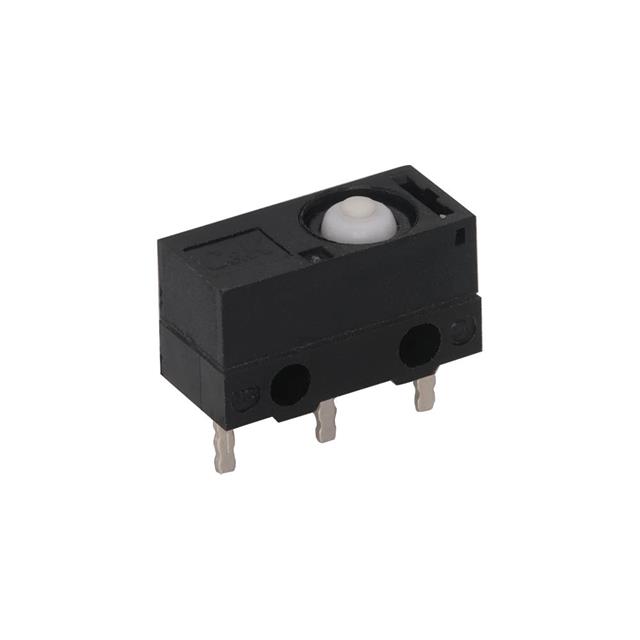

C&K 限位开关 ZMTG03CJS02WCE24

ZMTG03CJS02WCE24概述

    JSnap-acting J–10 系列微型密封式快动开关技术手册

    产品简介


    JSnap-acting J–10系列微型密封式快动开关是专为各种应用设计的高性能开关。这些开关广泛应用于汽车、医疗手持设备、工业设备和消费电子等领域。它们以其出色的密封性能、高可靠性及卓越的电气性能而著称。

    技术参数


    - 接触额定值: 0.1A至5A(交流125/250V,直流24V)
    - 电寿命: 10,000次循环
    - 机械寿命: 1,000,000次操作
    - 电气操作频率: 每分钟10至30次
    - 机械操作频率: 每分钟120次
    - 绝缘电阻: 最小100MΩ(500VDC/分钟)
    - 介电强度: 接触间500VAC(50-60Hz),活动部件与死金属部件间1500VAC(50-60Hz)
    - 工作温度范围: -40°C至85°C(无结冰条件)
    - 操作力: 200克

    产品特点和优势


    JSnap-acting J–10系列开关具有以下优势:
    - IP67等级: 防尘防水
    - 超低电流版本: 可提供最低0.1A的额定电流
    - 出色的密封性: 适用于汽车和医疗领域的模块机制
    - 认证齐全: UL/ENEC认证

    应用案例和使用建议


    - 汽车应用: 用于门锁、座椅位置检测和电动汽车充电
    - 医疗设备: 手持设备中的关键部件
    - 工业设备和消费电子: 广泛应用于各种工业和消费类产品
    使用建议:
    - 正确安装: 确保开关固定牢固,避免过度应力
    - 定期检查: 定期检查连接点,确保良好的电气连接
    - 环境适应性: 在极端温度下使用时,注意开关的工作环境

    兼容性和支持


    JSnap-acting J–10系列开关采用通用接口,易于与其他电子元件和设备集成。制造商提供了详细的技术文档和支持服务,帮助用户更好地了解和使用这些开关。

    常见问题与解决方案


    1. 问题: 开关频繁故障
    - 解决办法: 检查安装是否稳固,确认电气连接良好
    2. 问题: 密封失效
    - 解决办法: 检查是否符合IP67标准,确保密封圈完好
    3. 问题: 开关操作力不均匀
    - 解决办法: 检查接触部件是否有磨损或损坏

    总结和推荐


    JSnap-acting J–10系列微型密封式快动开关凭借其高性能、可靠的密封性能以及广泛的适用性,在多种应用领域表现出色。无论是在汽车、医疗还是工业和消费电子产品中,这些开关都提供了出色的表现。因此,强烈推荐使用这些开关,特别是对密封性和耐用性有较高要求的应用场合。
    以上是对JSnap-acting J–10系列微型密封式快动开关的技术手册内容的总结和分析。希望这些信息能帮助您更好地了解和选择这款电子元器件。

ZMTG03CJS02WCE24参数

参数
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 3A
电气寿命 10000Cycles
机械寿命 100万次
最小行程 600μm
操作力 0.5N
长*宽*高 12.9mm(长度)*5.8mm(高度)
通用封装 SPDT
安装方式 导线安装,底座安装
零件状态 在售
包装方式 盒装

ZMTG03CJS02WCE24厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

ZMTG03CJS02WCE24数据手册

厂牌 PDF简要描述 下载
C&K 限位开关 C&K ZMTG03CJS02WCE24 ZMTG03CJS02WCE24数据手册

ZMTG03CJS02WCE24封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
40+ $ 2.8832 ¥ 24.5072
95+ $ 2.7501 ¥ 23.3759
200+ $ 2.6724 ¥ 22.7154
库存: 250
起订量: 40 增量: 1
交货地:
最小起订量为:40
合计: ¥ 980.28
