首页  >  产品百科  >  KSC423G 70SH LFG

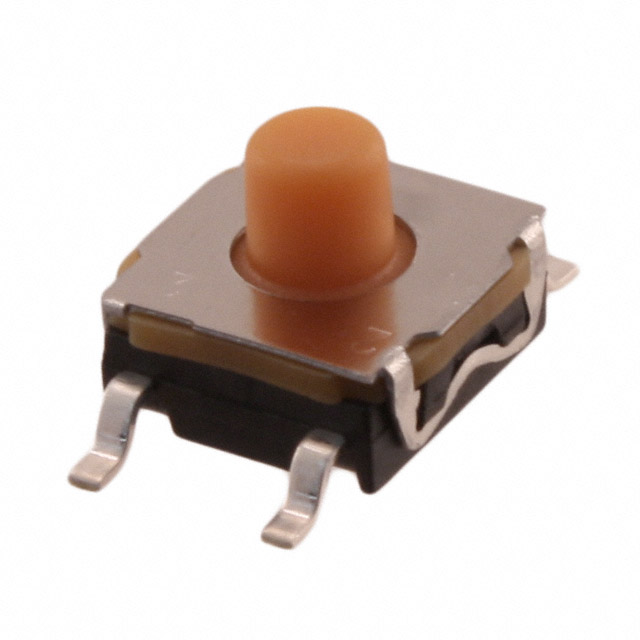

KSC423G 70SH LFG

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 1.6N 300000Cycles 10mA 500μm 5.2mm 贴片安装,黏合安装 6.2mm*6.2mm*5.2mm
供应商型号: UA-KSC423G 70SH LFG
供应商: 海外现货
标准整包数: 1000
C&K 轻触开关 KSC423G 70SH LFG

KSC423G 70SH LFG概述


    产品简介


    CK开关公司的KSC系列密封按压开关专为表面贴装技术(SMT)设计,旨在提供可靠的触感反馈和卓越的耐用性。该系列包括多种高度选项,以满足不同的安装需求,并具备IP67防护等级(除KSC5型号外,其防护等级为IP50)。KSC系列常用于汽车、医疗设备、工业电子、网络基础设施及电梯等领域。

    技术参数


    - 操作模式:瞬时动作
    - 接触配置:1个常闭触点(SPST)
    - 终端类型:J弯脚与鸥翼型适用于SMT
    - 防护等级:IP67(除KSC5外,防护等级为IP50)
    - 工作温度:-40°C 至 85°C(银材质) / -40°C 至 125°C(金材质)
    - 储存温度:-55°C 至 85°C(银材质) / -55°C 至 125°C(金材质)
    - 最大功率:1 VA(银材质) / 0.2 VA(金材质)
    - 最大电压:32 VDC(银/金材质)
    - 最小电压:20 mV(银/金材质)
    - 最大电流:50 mA(银材质) / 10 mA(金材质)
    - 最小电流:1 mA(银材质) / 0.1 mA(金材质)
    - 绝缘强度:≥ 250 Vrms(50 Hz,1分钟)
    - 接触电阻:≤ 100mΩ
    - 绝缘电阻:≥ 10MΩ(100 V)
    - 弹跳时间:≤ 1 ms

    产品特点和优势


    KSC系列按压开关具有明确的触觉反馈,保证用户操作时的一致性。同时,J或G型端子的可用性使得该系列开关易于集成到现有的SMT生产线上。IP67的高防护等级确保了产品在严苛环境下仍能保持良好的性能。此外,不同高度的可选性允许其适用于各种安装需求。

    应用案例和使用建议


    KSC系列按压开关在多种场合中都有广泛的应用。例如,在汽车电子系统中,它用于各种按钮和控制装置,提供稳定的信号传输;在医疗设备中,其防护等级有助于确保设备在频繁清洁的情况下依然可靠工作。对于那些需要高度定制化解决方案的客户,建议联系当地代表进行详细咨询,以便选择最适合的型号和配置。

    兼容性和支持


    KSC系列按压开关的设计考虑到了与其他电子元件的兼容性问题。其J弯脚和鸥翼型终端设计可以方便地集成到各种PCB板上。制造商提供了全面的技术支持,包括详细的焊接工艺指南以及环保兼容性信息,确保产品能够在严格的生产环境中顺利使用。对于特定应用领域如汽车、医疗系统或安全设备,用户需联系客户服务获取更详细的信息。

    常见问题与解决方案


    - 问题1:开关弹跳时间过长
    - 解决方案:检查焊接质量和焊接时间是否符合标准。如果需要,更换更高质量的焊锡膏或延长焊接时间。

    - 问题2:接触电阻过高
    - 解决方案:确保接触面清洁且无氧化物。如果仍然存在问题,可能需要替换新的开关。

    - 问题3:按钮手感不佳
    - 解决方案:确认所选型号的操作力符合预期要求。如果手感不符合需求,可能需要重新评估选择其他型号。

    总结和推荐


    总体而言,CK开关公司的KSC系列按压开关凭借其高防护等级、多样化的高度选择和明确的触觉反馈,在多个行业都有着优异的表现。特别是其针对SMT应用的设计,使其成为现代电子产品设计中的理想选择。虽然在某些关键领域的安全性方面需要进一步确认,但对于大多数常规应用来说,这款开关是一个值得信赖的选择。因此,我们强烈推荐在各种需要高可靠性按压开关的应用中使用KSC系列。

KSC423G 70SH LFG参数

参数
电压额定值 32V(DC)
执行器高度 5.2mm
执行器行程 500μm
机械寿命 300000Cycles
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 10mA
长*宽*高 6.2mm*6.2mm*5.2mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

KSC423G 70SH LFG厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSC423G 70SH LFG数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSC423G 70SH LFG KSC423G 70SH LFG数据手册

KSC423G 70SH LFG封装设计

查看详情并下载
Symbol
Footprint
3D Model
