KMR231NGLFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, 翼形接端, 尺寸 4.2 x 2.8mm, 表面, 单刀单掷
供应商型号: N-KMR231NGLFS
供应商: 云汉优选
标准整包数: 1

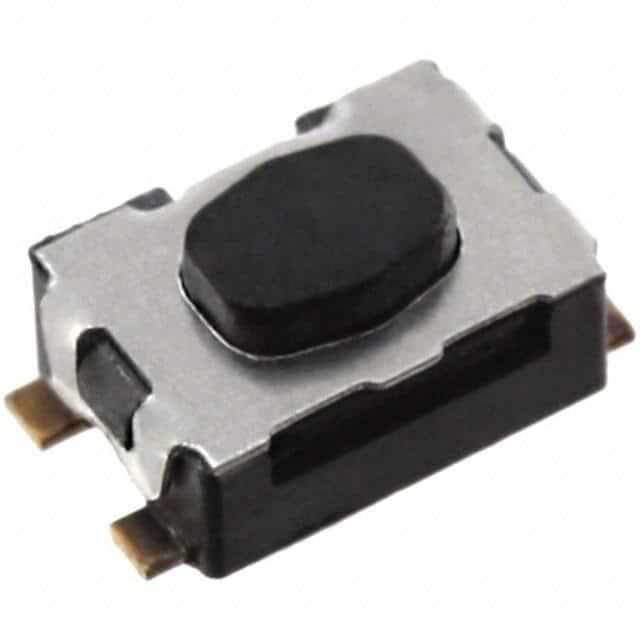

C&K 轻触开关 KMR231NGLFS

KMR231NGLFS概述


    产品简介


    本产品为KMR 2系列微型表面贴装顶推式触感开关,属于微型电子元器件。它适用于多种应用场景,如汽车、工业电子和医疗设备。该产品具有独特的机械结构和电气特性,能够在小型化电子产品中提供出色的性能表现。

    技术参数


    | 规格参数 | 银材质 | 金材质 |
    |
    | 最大功率 | 1 VA | 0.2 VA |
    | 最大电压 | 32 VDC | 32 VDC |
    | 最小电压 | 20 mVDC | 20 mVDC |
    | 最大电流 | 50 mA | 10 mA |
    | 最小电流 | 1 mA(1 µA for ULC版) | 1 mA(1 µA for ULC版) |
    | 绝缘强度 | ≥ 250 Vrms | ≥ 250 Vrms |
    | 接触电阻 | ≤ 100 mΩ | ≤ 100 mΩ |
    | 绝缘电阻 | ≥ 1 GΩ | ≥ 1 GΩ |
    | 跳动时间 | ≤ 3 ms | ≤ 3 ms |
    | 环境参数 | 银材质 | 金材质 |
    |
    | 工作温度范围 | -40°C 至 85°C | -40°C 至 125°C |
    | 存储温度范围 | -55°C 至 85°C | -55°C 至 125°C |
    | 机械参数

    | 总高度 | 1.9 mm |
    | 操作力 | 1.2 N (120 克), 2 N (200 克), 3 N (300 克), 4 N (400 克) |

    产品特点和优势


    KMR 2系列触感开关具备以下特点和优势:
    - 小巧轻便,占用空间极小。
    - 提供4种不同的操作力,适应不同需求。
    - 卓越的触感反馈,提高用户体验。
    - 极低的电流消耗,适合电池供电设备。
    - IP40防护等级,提供基本防尘保护。
    - 长寿命设计,使用寿命可达数百万次操作。

    应用案例和使用建议


    应用案例
    - 汽车电子:用于各种传感器按钮,提供稳定的信号反馈。
    - 工业电子:适用于自动化设备中的操作按钮。
    - 医疗设备:如医疗器械上的控制按钮,保证长时间稳定操作。
    使用建议
    - 根据具体应用场景选择合适的操作力(1.2 N、2 N、3 N、4 N)。
    - 确保电路设计能够承受规定的最大和最小电流值。
    - 在高振动环境下使用时,确保安装牢固,避免因震动导致误触发。
    - 在低温或高温环境中使用时,需注意该产品的工作温度范围。

    兼容性和支持


    - 兼容性:KMR 2系列触感开关采用标准SMT贴片工艺,可与大多数标准电路板兼容。
    - 支持服务:CK Components公司提供全方位的技术支持和售后服务。如有任何技术问题,可联系客服获取帮助。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作力不稳定 | 检查电路连接是否可靠,确保焊接质量良好。 |
    | 接触电阻偏高 | 更换新的开关或清洁触点,必要时更换电路板。 |
    | 按键不回弹 | 检查弹簧是否损坏,若损坏则需更换新件。 |

    总结和推荐


    KMR 2系列触感开关以其小巧的尺寸、多样的操作力选择、卓越的触感反馈以及长寿命的特点,在汽车、工业电子和医疗设备等领域具有显著的应用优势。结合其易于集成和广泛的操作环境适应性,是一款值得信赖的产品。我们强烈推荐KMR 2系列触感开关用于需要高可靠性和良好用户体验的应用场景。

KMR231NGLFS参数

参数
电压额定值 32V(DC)
执行器高度 1.9mm
执行器行程 250μm
机械寿命 150000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
长*宽*高 4.6mm*2.8mm*1.9mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KMR231NGLFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KMR231NGLFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KMR231NGLFS KMR231NGLFS数据手册

KMR231NGLFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
350+ $ 0.3498 ¥ 2.9733
800+ $ 0.3296 ¥ 2.8016
3100+ $ 0.3162 ¥ 2.6877
42000+ $ 0.306 ¥ 2.601
库存: 169920
起订量: 350 增量: 1
交货地:
最小起订量为:350
合计: ¥ 1040.65
