首页  >  产品百科  >  KT11-S2-S-A2M-3-4LFS

KT11-S2-S-A2M-3-4LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 3N 100000Cycles 100mA 贴片安装,黏合安装 7.77mm*6.41mm*4.38mm
供应商型号:
供应商:
标准整包数: 0

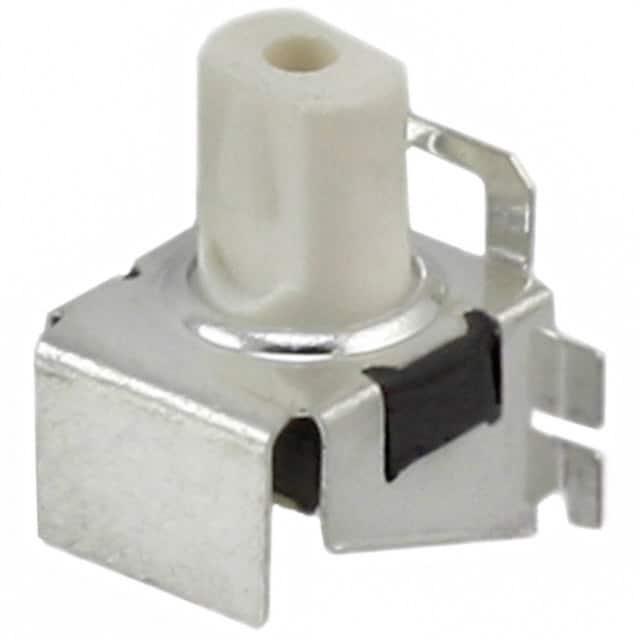

C&K 轻触开关 KT11-S2-S-A2M-3-4LFS

KT11-S2-S-A2M-3-4LFS概述

    电子元器件产品技术手册:触控开关(KT系列)

    产品简介


    KT系列触控开关是全表面贴装顶部及侧面操作密封式触控开关。它不仅具备软橡胶或硬塑料按钮的选择,还提供了按压式和卡扣式两种安装方式,使其广泛适用于多种电子设备中。这些开关主要用于电信、计算机、仪器仪表和电源供应等领域,其独特的设计和多种选择使其成为市场上极具竞争力的产品。

    技术参数


    - 尺寸: 见表1,单位为mm。
    - 电气特性:
    - 接触额定值: 最大1.0 VA @ 32V AC或DC。
    - 电气与机械寿命: 在满载条件下可达100,000次开合。
    - 绝缘电阻: 最小10^9 Ω。
    - 工作温度范围: 银版本(-40°C至90°C),金版本(-40°C至125°C)。
    - 环境条件:
    - 操作温度: -40°C至90°C(银版),-40°C至125°C(金版)。
    - 防护等级: IP57,防尘且具有完整的电压保护能力。
    - 工艺:
    - 可焊性: 符合MIL-STD-202F方法208D或EIA RS-186E方法9(1小时蒸汽老化)。
    - 包装:
    - 防静电带及卷盘包装,符合EIA 481-2标准。

    产品特点和优势


    - 全表面贴装顶部及侧面操作密封式设计,提供更高的可靠性。
    - 易于拾放,采用顶部平板标签,方便自动化生产。
    - 按钮材质多样,包括软橡胶和硬塑料,满足不同应用场景的需求。
    - 环保,符合RoHS指令要求。
    - 高度灵活的订货系统,可以根据具体需求自由组合选项。

    应用案例和使用建议


    典型应用包括电信设备、计算机产品、仪器仪表和电源供应。例如,在计算机键盘中,使用此类触控开关可以提高按键的响应速度和稳定性。为了确保最佳性能,建议在安装过程中遵循正确的焊接和操作规范,以避免由于不当安装导致的损坏。

    兼容性和支持


    该系列产品与大多数SMT生产设备兼容,但请注意不同组合的可行性可能有所不同。购买时请确认与您现有设备的兼容性。厂商提供全面的技术支持和服务,如有任何疑问或需要进一步定制,可联系当地代表获取帮助。

    常见问题与解决方案


    1. 问题: 开关接触不良。
    - 解决方案: 检查焊接质量,确保焊点无缺陷,重新焊接。
    2. 问题: 按钮卡顿。
    - 解决方案: 清理按钮内部灰尘和杂质,确保活动部件顺畅。
    3. 问题: 开关过早失效。
    - 解决方案: 确保使用符合要求的操作温度范围内的设备,避免长时间暴露于极端环境中。

    总结和推荐


    总体来看,KT系列触控开关是一款高度可靠、灵活性强的电子元器件。其出色的性能、多种选择和广泛的适用性使其在市场上具有较高的竞争力。强烈推荐此产品用于各种电子设备中,尤其是在需要高可靠性和高性能的场合。

KT11-S2-S-A2M-3-4LFS参数

参数
电流额定值 100mA
电压额定值 32V(DC)
执行器高度 -
执行器行程 -
机械寿命 100000Cycles
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
长*宽*高 7.77mm*6.41mm*4.38mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

KT11-S2-S-A2M-3-4LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KT11-S2-S-A2M-3-4LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KT11-S2-S-A2M-3-4LFS KT11-S2-S-A2M-3-4LFS数据手册

KT11-S2-S-A2M-3-4LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
