ZMT03ACJS05LCE

产品分类: 限位开关
厂牌: C&K
产品描述: On-Mom SPDT 0.48N 700μm 100万次 10000Cycles 3A 插件 通孔安装 12.9mm(长度)*5.8mm(高度)
供应商型号: N-ZMT03ACJS05LCE
供应商: 云汉优选
标准整包数: 1

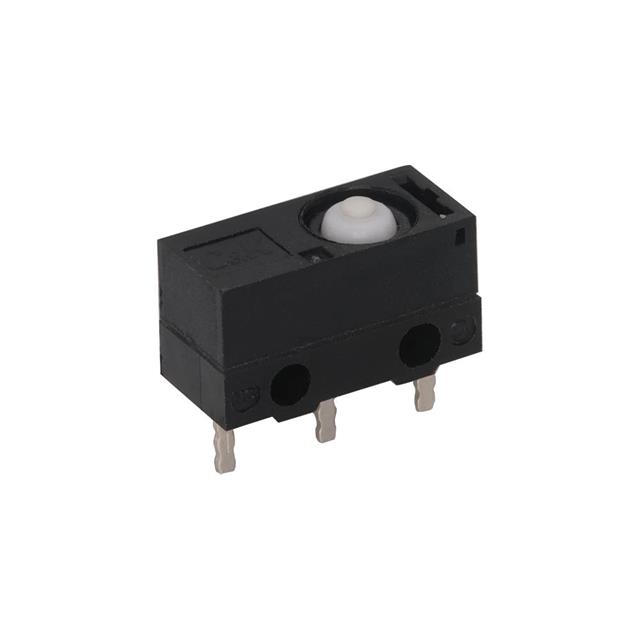

C&K 限位开关 ZMT03ACJS05LCE

ZMT03ACJS05LCE概述

    JSnap-acting J–10 ZMT系列微型密封式拍合开关技术手册

    产品简介


    JSnap-acting J–10 是CK Switches公司推出的ZMT系列微型密封式拍合开关,适用于多种高要求的应用场景。该开关具有紧凑的设计,具备卓越的密封性能,能够有效防护灰尘和水分,广泛应用于汽车、医疗设备、工业设备及消费电子产品等领域。

    技术参数


    以下是JSnap-acting J–10的主要技术参数:
    - 额定电流:0.1A至5A(可提供超低电流型号)
    - 电气寿命:10,000次循环
    - 机械寿命:1,000,000次操作
    - 绝缘电阻:最小值100MΩ(施加500VDC电压1分钟)
    - 介电强度:接点间施加500VAC(50-60Hz),1分钟;活部件与死金属部件间施加1500VAC(50-60Hz),1分钟
    - 工作温度范围:-40℃到85℃(无结冰条件)
    - 操作力:200克

    产品特点和优势


    JSnap-acting J–10的主要特点和优势如下:
    - IP67防护等级:提供完全防尘和防水保护,适合苛刻的工作环境。
    - 优秀的密封解决方案:特别适用于汽车和医疗设备等模块化机械的密封需求。
    - 电气和机械性能卓越:具有长达10,000次的电气寿命和1,000,000次的机械寿命,确保长期稳定运行。
    - 认证齐全:通过UL和ENEC认证,确保产品质量符合国际标准。

    应用案例和使用建议


    JSnap-acting J–10的典型应用包括:
    - 汽车领域:门锁、座椅位置检测、电动汽车充电接口。
    - 手持设备:医疗手持设备。
    - 工业和消费电子产品:各种工业设备和消费电子产品。
    使用建议:
    - 在设计时需考虑其防护等级,以确保安装在需要防护的环境中。
    - 考虑到其机械和电气寿命,定期维护检查可以延长其使用寿命。

    兼容性和支持


    JSnap-acting J–10 支持广泛的定制选项,包括不同类型的致动器、终端连接和电路配置。此外,CK Switches提供详尽的技术支持和售后服务,帮助客户解决任何安装或使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是几个常见的问题及其解决方案:
    1. 问题:开关无法正常工作
    - 解决方案:检查电源电压是否符合要求,确认连接正确且接触良好。
    2. 问题:机械寿命不足
    - 解决方案:减少操作频率或更换更高机械寿命的型号。
    3. 问题:电气寿命过短
    - 解决方案:优化电路设计或选用更高电气寿命的开关。

    总结和推荐


    综上所述,JSnap-acting J–10是一款高性能、高可靠性的微型密封式拍合开关,适用于各种复杂的应用环境。其卓越的防护能力和长久的寿命使其在市场上具备很强的竞争优势。如果您正在寻找一款能在恶劣环境下工作的可靠开关,JSnap-acting J–10是一个值得推荐的选择。

ZMT03ACJS05LCE参数

参数
开关配置 SPDT
执行器角度 -
电流额定值 3A
电气寿命 10000Cycles
机械寿命 100万次
最小行程 700μm
操作力 0.48N
开关功能 On-Mom
长*宽*高 12.9mm(长度)*5.8mm(高度)
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 盒装

ZMT03ACJS05LCE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

ZMT03ACJS05LCE数据手册

厂牌 PDF简要描述 下载
C&K 限位开关 C&K ZMT03ACJS05LCE ZMT03ACJS05LCE数据手册

ZMT03ACJS05LCE封装设计

查看详情并下载
Symbol
Footprint
3D Model
