RTE0400G04

产品分类: 拨码开关
厂牌: C&K
产品描述: C & K 旋转编码开关, 表面安装, 焊接端接
供应商型号: REB-SWITCH10934
供应商: 海外现货
标准整包数: 1250

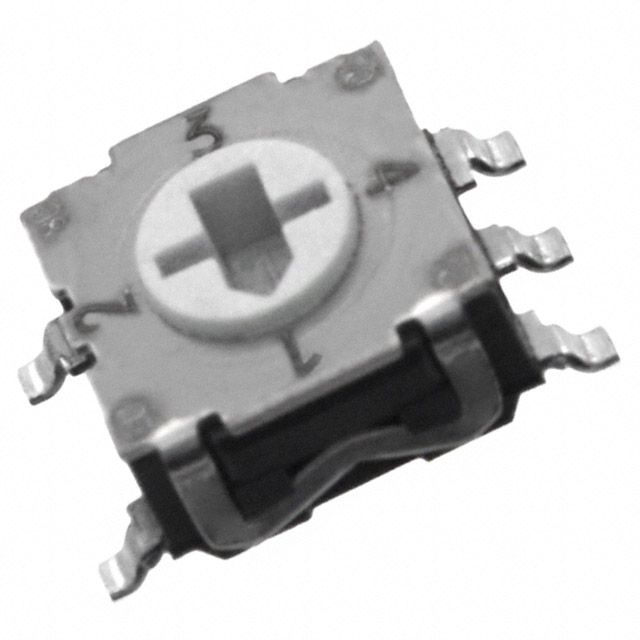

C&K 拨码开关 RTE0400G04

RTE0400G04概述

    # 电子元器件产品技术手册:低轮廓旋转DIP开关

    产品简介


    本技术手册介绍了CK Switches公司的低轮廓旋转DIP开关(Low Profile Rotary DIP Switches),型号为RTE系列。该系列产品包括RTE04(4个位置)、RTE10(10个位置)和RTE16(16个位置)三种型号。这些旋转开关广泛应用于自动化组件、计算机及其外设、报警系统、访问控制、烟雾探测器、照明控制以及家庭安全等领域。

    技术参数


    - 电特性:
    - 接触额定值:金:最大电流100mA,最小电压10μA;直流最大电压30V,最小电压20mVDC。
    - 机械寿命:20,000次操作循环。
    - 接触电阻:初始时最大100mΩ;经过生命周期后最大150mΩ。
    - 绝缘电阻:初始时最小10^10Ω。
    - 介电强度:300VRMS持续1分钟。
    - 工作温度:-25°C到85°C。
    - 存储温度:-55°C到85°C。
    - 物理尺寸:
    - 外形尺寸以英寸(毫米)表示,具体详见产品手册。
    - 包装与订购信息:
    - 可选型号包括RTE04、RTE10和RTE16,每个型号有不同的终端选项(直插孔、右角、表面贴装)和拨动杆类型(平头、按钮式)。
    - 封装方式包括单管、载带包装和卷带包装,数量根据不同的型号和终端类型有所不同。

    产品特点和优势


    1. 多种安装方式:提供直插孔、右角和表面贴装等不同终端选项。
    2. 微型设计:采用坚固的金属盖,提供黑色或银色镍涂层选择。
    3. 广泛编码选择:支持BCD码、十六进制码、灰码等多种编码方式。
    4. 环保材料:符合RoHS标准,且所有接点材料均采用无铅材料制造。

    应用案例和使用建议


    - 典型应用:适用于自动化设备、计算机外设、报警装置、门禁系统、烟雾探测器等。
    - 使用建议:
    - 在选择合适的编码方式时,应根据具体应用需求来决定。
    - 考虑到机械寿命较长的特点,该产品适合需要频繁切换的应用场合。
    - 注意环境温度范围限制,在极端条件下可能需要额外保护措施。

    兼容性和支持


    - 兼容性:该系列产品支持多种终端选项,可根据实际需求选择适合的型号。
    - 支持和服务:CK Switches公司提供了详细的使用指南和技术支持服务,确保用户能够正确安装和使用该产品。

    常见问题与解决方案


    1. Q:如何安装这款开关?
    - A:根据产品手册上的指示进行安装。如果需要其他帮助,请联系CK Switches的技术支持团队。
    2. Q:这种开关的工作寿命有多长?
    - A:这款开关的设计使用寿命为20,000次操作循环,具体取决于应用环境。
    3. Q:我应该选择哪种编码方式?
    - A:根据具体的应用需求,如计算机接口需要BCD码,高级工业控制系统可能需要十六进制码或灰码。请联系销售团队获取更多指导。

    总结和推荐


    综上所述,CK Switches公司的低轮廓旋转DIP开关系列提供了可靠的电气特性和广泛的编码选择,适用于多种应用场景。其坚固耐用的设计使其在众多行业中都能发挥出色的表现。因此,我们强烈推荐此款产品给需要高质量、高性能电子开关的用户。

RTE0400G04参数

参数
机械寿命 20000Cycles
最大交流触点电压 220V
引脚总间距 5.08mm
电流额定值 100mA
电压额定值 250V
电气寿命 100000Cycles
长*宽*高 7.4mm*5.08mm*4.27mm
通用封装 DIP
安装方式 贴片安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

RTE0400G04厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

RTE0400G04数据手册

厂牌 PDF简要描述 下载
C&K 拨码开关 C&K RTE0400G04 RTE0400G04数据手册

RTE0400G04封装设计

查看详情并下载
Symbol
Footprint
3D Model
