ZMA00A150L04RC

产品分类: 限位开关
厂牌: C&K
产品描述: C & K 咬接式微型开关, 杠杆类型, 通孔端, 触点额定电流 0.1 A @ 125 V 交流,0.1 A @ 60 V 直流, SP-CO
供应商型号: Q-ZMA00A150L04RC
供应商: 国内现货
标准整包数: 500

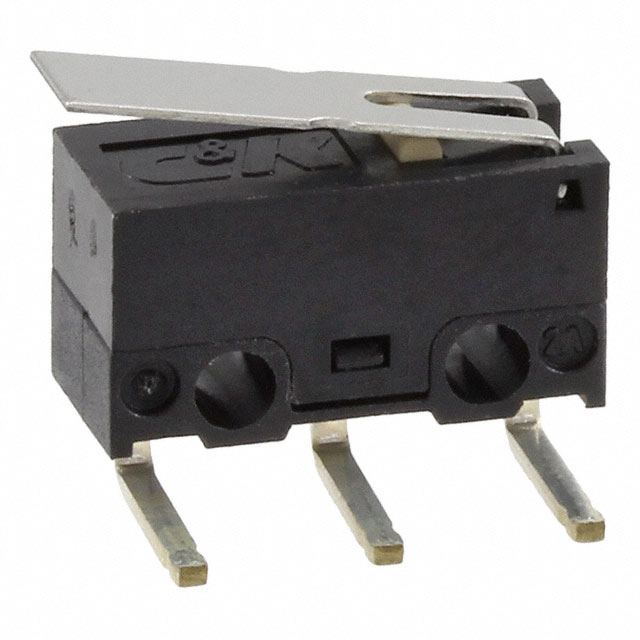

C&K 限位开关 ZMA00A150L04RC

ZMA00A150L04RC概述

    ZMA系列微型快速响应开关技术手册

    1. 产品简介


    ZMA系列微型快速响应开关(E-32)是一款专为紧凑型电路设计的高性能子板检测开关。该系列产品采用可靠稳定的快速响应机制,拥有较长的电气和机械寿命。由于其紧凑的设计,特别适合在空间受限的应用环境中使用。该系列提供多种印刷电路板(PCB)端子和触发器选项,确保与各类设备的兼容性。此外,ZMA系列完全符合RoHS环保标准。

    2. 技术参数


    | 参数 | 规格 |

    | 接触额定值 | 3A @ 125V AC 24V DC
    1A @ 125/250V AC 24V DC
    0.1A @ 125V AC 60V DC |
    | 电气寿命 | 300,000次 @ 0.1A
    10,000次 @ 3A |
    | 机械寿命 | 1,000,000次 |
    | 绝缘电阻 | ≥ 100 MΩ |
    | 耐压强度 | 500 Vac(rms) |
    | 工作温度 | -40°C至85°C |
    | 操作力 | 80克或150克 |

    3. 产品特点和优势


    - 可靠性高:采用快速响应机制,确保动作的稳定性和重复性。
    - 耐用性强:具有长寿命的电气和机械结构,适合长期使用。
    - 紧凑尺寸:适用于空间有限的应用场合。
    - 多样性选择:提供多种终端和触发器选项,以满足不同需求。
    - 绿色环保:符合RoHS标准,无铅化制造。

    4. 应用案例和使用建议


    ZMA系列微型快速响应开关广泛应用于通信设备、测试设备、安防报警系统和消费电子产品等领域。例如,在通信设备中用于检测连接状态,在测试设备中作为触发开关。
    使用建议:
    - 根据具体应用需求选择合适的操作力(80克或150克)和端子类型。
    - 在安装时,确保开关固定牢固,避免振动或冲击导致损坏。
    - 根据不同的电气要求选择合适的操作电流和电压等级。

    5. 兼容性和支持


    ZMA系列微型快速响应开关与其他标准PCB终端和接口高度兼容,易于集成到现有的电子系统中。厂商提供详细的技术支持和售后服务,包括定制选项和服务热线,帮助客户解决问题。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查是否有松动,确保安装紧固 |
    | 电气寿命短 | 确保工作在额定条件下 |
    | 温度过高 | 确认散热装置正常工作 |

    7. 总结和推荐


    总体来看,ZMA系列微型快速响应开关是一款高性能、耐用且多用途的产品。凭借其可靠的性能和广泛的适用范围,非常适合于需要高效和紧凑解决方案的应用场景。我们强烈推荐这一系列开关给需要紧凑、高性能子板检测开关的客户。

ZMA00A150L04RC参数

参数
电气寿命 300000Cycles
机械寿命 1000000Cycles
最小行程 600μm
操作力 0.5N
开关功能 On-Mom
开关配置 SPDT
执行器角度 -
电流额定值 100mA
长*宽*高 13.55mm*5.8mm*6.6mm
安装方式 通孔安装
零件状态 在售
包装方式 托盘

ZMA00A150L04RC厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

ZMA00A150L04RC数据手册

厂牌 PDF简要描述 下载
C&K 限位开关 C&K ZMA00A150L04RC ZMA00A150L04RC数据手册

ZMA00A150L04RC封装设计

查看详情并下载
Symbol
Footprint
3D Model
