首页  >  产品百科  >  JS102000SAQN

JS102000SAQN

产品分类: 滑动开关
厂牌: C&K
产品描述: C & K 拨动开关, 单刀双掷, 1 mA, (开)-(开)
供应商型号: N-JS102000SAQN
供应商: 云汉优选
标准整包数: 4000

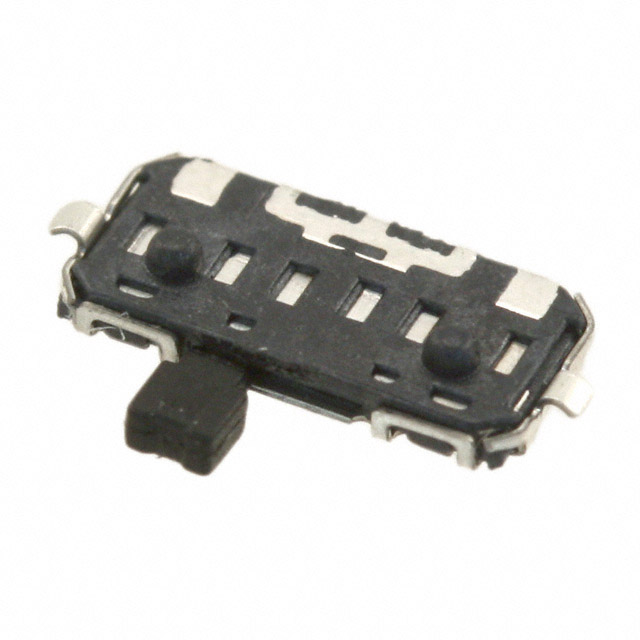

C&K 滑动开关 JS102000SAQN

JS102000SAQN概述


    产品简介


    ISlide系列微小型滑动开关
    ISlide系列提供了多种型号的微小型滑动开关(JS Series),包括SPDT、DPDT及DP3T型号。这些开关以其紧凑的设计、稳定的机械性能和高可靠性而著称。广泛应用于通信设备、计算机外设、温控系统以及其他需要精确控制的应用场合。此系列开关具有正向锁定、低轮廓、可通过红外回流焊接等特性,适应多种安装方式,同时符合RoHS标准。

    技术参数


    ISlide系列微小型滑动开关的关键技术参数如下:
    - 额定电流:6 VDC @ 0.3A
    - 电气寿命:5,000次开闭周期
    - 接触电阻:最大70毫欧
    - 绝缘电阻:最小100兆欧 @ 500V
    - 介电强度:最小500V AC @ 海平面
    - 操作温度范围:-40°C至+85°C
    - 存储温度范围:-40°C至+85°C
    - 封装材料:外壳为4/6尼龙(UL94V-2);按钮为4/6尼龙(UL94V-2)(部分选项为白色)
    - 触点材料:铜合金镀银
    - 引脚材料:黄铜镀银
    - 表面贴装和通孔安装:右角、通孔安装
    - 电路图:见附图,详细标识了共用针脚和端子编号

    产品特点和优势


    ISlide系列微小型滑动开关的独特功能和优势包括:
    - 正向锁定功能:确保开关位置稳定可靠。
    - 低轮廓设计:适合空间有限的应用场合。
    - 兼容红外回流焊:可进行高效生产组装。
    - 支持多种安装方式:包括表面贴装和通孔安装,增强了适用性。
    - RoHS合规:满足环保要求。
    - 可靠的电气性能:具有出色的接触电阻和绝缘电阻,能够承受多次开关操作而不影响性能。

    应用案例和使用建议


    ISlide系列微小型滑动开关适用于各种通信设备、计算机外设、温控系统和仪器仪表等。例如,在温控系统中,这类开关可以用于选择不同的温控模式。为了优化使用效果,建议根据实际应用场景选择合适的安装方式(如表面贴装或通孔安装)。此外,正确识别电路图和理解接触电阻是确保可靠工作的关键。

    兼容性和支持


    ISlide系列微小型滑动开关与其他电子元器件和设备的兼容性良好,能够无缝集成到各种系统中。厂商提供了详细的用户手册和技术支持服务,帮助用户解决在使用过程中可能遇到的问题。

    常见问题与解决方案


    以下是用户可能会遇到的一些常见问题及其解决方案:
    1. 接触不良:检查接触电阻是否超出规定值,必要时更换开关。
    2. 操作不稳定:确认安装是否牢固,调整定位机构以提高稳定性。
    3. 无法触发:检查电路连接是否正确,排除外部因素的影响。

    总结和推荐


    ISlide系列微小型滑动开关凭借其出色的机械和电气性能,广泛适用于各种高科技设备。其独特的功能和优势使其成为市场上极具竞争力的产品。无论是通信设备还是计算机外设,该系列开关都能提供卓越的性能,值得推荐给需要高性能、高可靠性的用户。
    希望这篇文章能为您提供有价值的信息,如需进一步了解详情或购买,请联系授权分销商Mouser Electronics获取最新报价和库存信息。

JS102000SAQN参数

参数
机械寿命 -
开关功能 On-On
最大交流触点电压 -
最大直流触点电压 5V
触点时间 未指定
电流额定值 -
电压额定值 5V(DC)
执行器长度 1.5mm
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 散装,卷带包装

JS102000SAQN厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

JS102000SAQN数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K JS102000SAQN JS102000SAQN数据手册

JS102000SAQN封装设计

查看详情并下载
Symbol
Footprint
3D Model
