NP8S5T203QE

产品分类: 按钮开关
厂牌: C&K
产品描述: 圆形,按钮 On-Mom SPDT 圆形-12.30(Dia) 1000000Cycles 32V 25000Cycles 5A(DC) SPDT 焊接安装,面板安装
供应商型号: CKN10332-ND
供应商: Digi-Key
标准整包数: 1

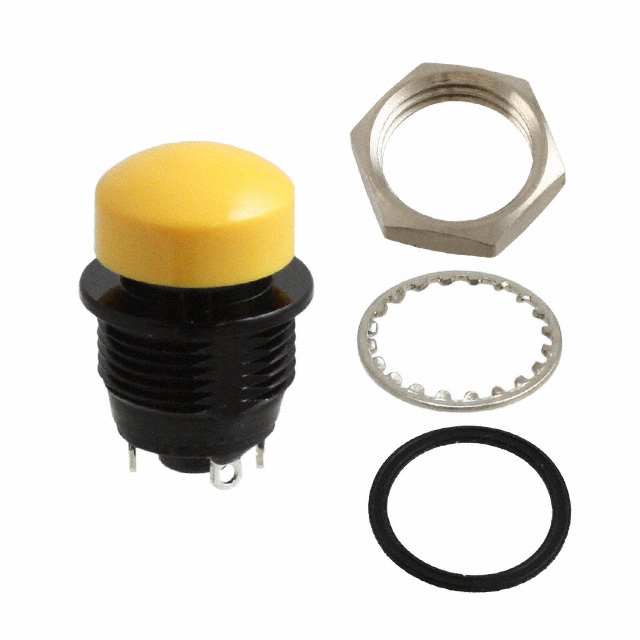

C&K 按钮开关 NP8S5T203QE

NP8S5T203QE概述


    产品简介


    CK Switches公司的NP系列密封工业推钮开关是一款专为严苛环境设计的产品。这种开关具有多种型号和选项,适用于多种不同的应用场合。通过其IP68级别的防护能力,它可以在各种极端环境下正常运行。这种推钮开关主要应用于户外车辆、工业机械以及军事领域,可以承受高振动和冲击条件。

    技术参数


    机械参数
    - 操作寿命:1,000,000次循环
    - 总行程:1.6 ± 0.15 mm
    - 操作点:0.9 ± 0.25 mm
    - 过行程:0.45 mm
    - 操作力:8N ± 1.5N
    - 耐振动性:10-500 Hz,最大10g
    - 耐冲击性:50g,11ms锯齿波形
    电气参数
    - 接触额定值:
    - 金/银选项:10mA/5 VDC(1,000,000次循环)
    - 银选项:1A/32 VDC(100,000次循环)
    - 银选项:5A/32 VDC(25,000次循环)
    - 绝缘电阻:1 GΩ @ 500 VDC
    - 初始接触电阻:最大50 mΩ(不包括电线)
    - 弹跳时间:<5 ms
    - 耐压强度:1000 V AC持续1分钟
    材料
    - 外壳:6061-T6铝合金,黑色或透明阳极化处理
    - 基座:聚对苯二甲酸丁二醇酯(PBT)
    - 按钮帽:PBT
    - 操作杆:PBT
    - 内部密封:硅橡胶
    - 端子:镀银镍铜
    - 可动触点:镀银铜合金
    操作环境
    - 工作温度范围:-40°C至+85°C
    - 静电放电保护:最小15KV

    产品特点和优势


    1. 防水防尘:IP68级别,可在恶劣环境中稳定工作。
    2. 高耐用性:1,000,000次循环的操作寿命,适合频繁操作的应用场合。
    3. 多种选项:多种按钮颜色、终端密封方式以及连接线选项,满足不同需求。
    4. 高可靠性:经过严格的机械和电气测试,确保在高振动和冲击条件下依然可靠工作。

    应用案例和使用建议


    应用案例
    - 户外车辆:用于控制车辆上的多种开关装置,如车灯、雨刷等。
    - 工业机械:作为机器操作面板的一部分,用于控制设备启停。
    - 军事装备:在复杂的军用车辆上用于各种控制系统。
    使用建议
    - 在安装时注意固定力不要超过50 in-lbs(5.65 N-m),以免损坏开关。
    - 在选择按钮颜色时,可以根据具体应用场合的需求进行个性化定制。
    - 根据负载要求选择合适的触点材料,确保长期可靠运行。

    兼容性和支持


    该产品支持多种安装方式,包括螺纹前端或后端安装、槽装及侧装。厂商提供全面的技术支持,包括详细的产品手册、应用指南以及客户咨询服务。此外,还可根据客户需求提供定制服务。

    常见问题与解决方案


    1. 问题:安装时开关损坏。
    - 解决方案:确保安装时扭矩不超过50 in-lbs(5.65 N-m)。
    2. 问题:接线错误导致开关故障。
    - 解决方案:参照产品手册中的电气图正确接线。
    3. 问题:操作过程中出现弹跳现象。
    - 解决方案:检查接线端子是否松动,并重新调整按钮的压力设置。

    总结和推荐


    CK Switches的NP系列密封工业推钮开关是一款专为严苛环境设计的产品,具备出色的防水防尘能力和高耐用性。无论是在户外车辆、工业机械还是军事装备中,该开关都能表现出卓越的性能。鉴于其丰富的选项和广泛的应用场景,强烈推荐在需要高可靠性的应用中使用该产品。

NP8S5T203QE参数

参数
电气寿命 25000Cycles
最大交流触点电压 -
面板开孔尺寸 圆形-12.30(Dia)
最大直流触点电压 32V
电流额定值 5A(DC)
开关配置 SPDT
执行器类型 圆形,按钮
开关功能 On-Mom
指示颜色 -
机械寿命 1000000Cycles
通用封装 SPDT
安装方式 焊接安装,面板安装
应用等级 工业级
零件状态 在售
包装方式 散装

NP8S5T203QE厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

NP8S5T203QE数据手册

厂牌 PDF简要描述 下载
C&K 按钮开关 C&K NP8S5T203QE NP8S5T203QE数据手册

NP8S5T203QE封装设计

查看详情并下载
Symbol
Footprint
3D Model
