KSJ0V411 80SH LFTR

产品分类: 轻触开关
厂牌: C&K
产品描述: 32V(DC) Off-Mom SPST-NO 3N 100000Cycles 50mA 插件 通孔安装 8.77mm*7.7mm*5.37mm
供应商型号: KSJ0V41180SHLFTR
供应商: TME
标准整包数: 1

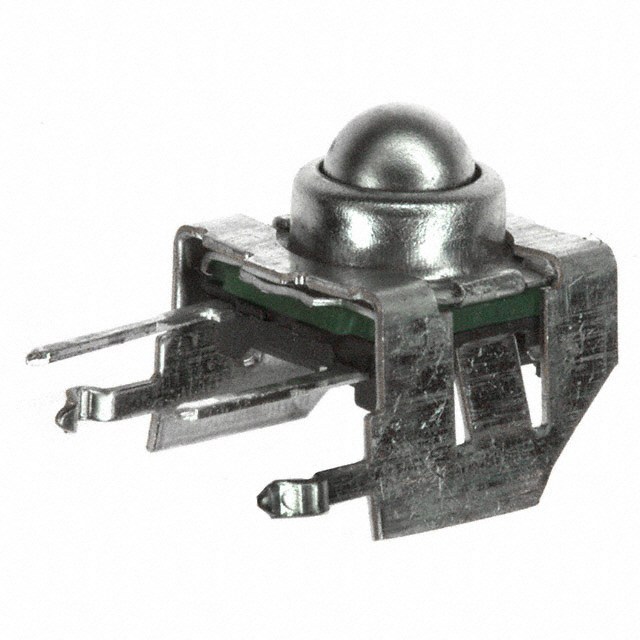

C&K 轻触开关 KSJ0V411 80SH LFTR

KSJ0V411 80SH LFTR概述

    B-50 KSJ系列触觉开关技术手册

    产品简介


    B-50 KSJ系列是ITT Cannon生产的触觉开关,具有球形操作杆,允许偏离中心±30°的触发动作。该系列产品主要用于汽车、起重机、铁路、工厂自动化和安全系统等领域。其主要功能是提供一个快速、可靠的瞬时动作开关,适用于需要高可靠性的应用场景。

    技术参数


    - 操作类型: 瞬时动作
    - 接触配置: SPST(单掷单通)
    - 按钮中心间距(最小): 7.62mm (0.300英寸)
    - 引脚类型: 插孔式引脚
    - 操作温度范围: 银接点为-40°C至90°C,金接点为-40°C至125°C
    - 储存温度范围: 银接点为-40°C至85°C,金接点为-55°C至125°C
    - 最大功率: 银接点为1VA,金接点为0.2VA
    - 最大电压: 50VDC
    - 最大电流: 50mA
    - 最小电流: 1mA
    - 绝缘电阻: > 10^11 Ω(100V)
    - 击穿电压: ≥300Vrms(50Hz,1分钟)
    - 接触电阻: ≤50mΩ
    - 防焊剂密封: 封装内可选

    产品特点和优势


    - 球形操作杆: 允许偏离中心±30°触发,提高了设计灵活性和可靠性。
    - 完全密封: 防止焊剂进入,提高环境适应性。
    - 高可靠性: 最大可达100,000次操作寿命,适用于高负载应用场景。
    - 温度范围广: 适应多种恶劣环境条件。

    应用案例和使用建议


    - 汽车领域: 可用于车身控制系统的按钮,如车窗控制、座椅调节等。
    - 起重机和铁路系统: 在需要频繁且可靠的瞬时动作场合,如紧急停止开关。
    - 工厂自动化: 适用于机器人控制面板和机器人的信号传输系统。
    - 安全系统: 可用于烟雾报警器、门禁控制系统等。
    使用建议:
    - 在安装过程中应注意确保插针正确插入电路板孔中,避免偏移导致焊接不良。
    - 使用过程中避免过载,以免损坏内部结构。

    兼容性和支持


    - 兼容性: 该产品支持通过不同选项代码进行自定义配置,与多种电路板和模块兼容。
    - 技术支持: 用户可以通过咨询客户服务获得关于特定型号和定制服务的支持。

    常见问题与解决方案


    - 问题: 开关操作不灵敏
    - 解决方案: 检查焊接质量,确保插针与电路板正确连接;检查是否有焊剂残留影响接触。
    - 问题: 触发力异常
    - 解决方案: 检查是否有异物堵塞按钮,必要时进行清理;确认接点材料是否符合要求。

    总结和推荐


    B-50 KSJ系列触觉开关凭借其独特的球形操作杆和广泛的温度适应能力,使其成为高可靠性应用的理想选择。其出色的环境适应性和长寿命,使其在市场上具备较强的竞争力。因此,强烈推荐在对开关可靠性要求较高的应用中使用该产品。

KSJ0V411 80SH LFTR参数

参数
操作力 3N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 50mA
电压额定值 32V(DC)
执行器高度 -
执行器行程 -
机械寿命 100000Cycles
长*宽*高 8.77mm*7.7mm*5.37mm
通用封装 插件
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

KSJ0V411 80SH LFTR厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSJ0V411 80SH LFTR数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSJ0V411 80SH LFTR KSJ0V411 80SH LFTR数据手册

KSJ0V411 80SH LFTR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 2.088 ¥ 14.6016
100+ $ 1.464 ¥ 11.8554
250+ $ 1.344 ¥ 10.8836
500+ $ 1.26 ¥ 10.2034
1000+ $ 1.164 ¥ 9.426
2500+ $ 1.128 ¥ 9.1345
库存: 105
起订量: 29 增量: 0
交货地:
最小起订量为:10
合计: ¥ 146.01
