KSA0M332 LFT

产品分类: 轻触开关
厂牌: C&K
产品描述: 24V(DC) Off-Mom SPST-NO 1.3N 1000000Cycles 10mA 500μm 4.7mm 通孔安装 6.2mm*6.2mm*4.7mm
供应商型号: 2845720
供应商: 海外现货
标准整包数: 10

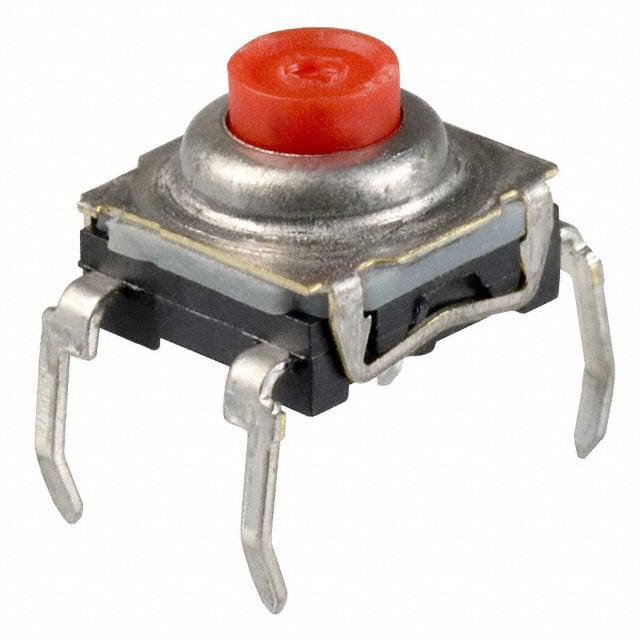

C&K 轻触开关 KSA0M332 LFT

KSA0M332 LFT概述

    # CKSwitches Tactile Switches KSA & KSL MKII 系列技术手册

    1. 产品简介


    CKSwitches 的 KSA & KSL MKII 系列高可靠性密封型触控开关是市场上极具竞争力的产品,专为高性能、高稳定性的应用需求设计。该系列产品广泛应用于汽车、工业控制、电信网络、家用电器及加热控制系统等领域,以满足严苛的工作环境要求。其卓越的密封性能、高操作寿命和多种定制选项使其成为行业内的理想选择。
    产品类型:
    - 类型:短硬塑料型(A)或长硬塑料型(L)
    - 操作力:提供 1.3N、3N 和 5N 不同级别,匹配不同应用需求
    - 触点材料:银触点或金触点
    主要功能:
    - 高度密封,IP65防护等级
    - 长寿命设计,最高达100万次操作
    - 支持自动焊接,兼容无铅焊接工艺
    - 多种定制选项,便于灵活配置
    应用领域:
    - 汽车工业
    - 工业自动化
    - 通信设备
    - 家用电器
    - 温控系统

    2. 技术参数


    以下是 KSA & KSL MKII 系列产品的关键技术参数:
    | 参数 | 规格 |

    | 操作力 | 1.3N / 3N / 5N |
    | 操作寿命 | 100,000~1,000,000 次 |
    | 触点间距 | 0.55 x 0.3 mm |
    | 触点材料 | 银触点(Silver)、金触点(Gold) |
    | 额定电压 | 20mV ~ 32VDC |
    | 额定电流 | 1mA ~ 50mA |
    | 接触电阻 | ≤100mΩ |
    | 绝缘电阻 | ≥10⁹Ω @ 100V |
    | 环境温度 | -40°C ~ +85°C / -40°C ~ +125°C |
    | 存储温度 | -40°C ~ +85°C / -55°C ~ +125°C |
    | 密封性能 | IP65 |
    | 焊接方式 | 波峰焊,兼容无铅焊 |

    3. 产品特点和优势


    - 高密封性能:通过双重过模技术实现完全密封,提高耐用性和防水防尘能力。
    - 超长使用寿命:提供高达100万次操作的机械寿命,确保长期稳定性。
    - 环保设计:RoHS认证,符合绿色环保标准。
    - 兼容性强:支持自动焊接及多种包装形式,便于大规模生产。

    4. 应用案例和使用建议


    典型应用案例:
    - 汽车工业:车载娱乐系统按钮、仪表盘开关等。
    - 工业控制:机器面板上的紧急停止按钮、工业设备的操作按键。
    - 家用电器:冰箱、洗衣机等家电的控制面板按钮。
    使用建议:
    - 安装注意事项:确保PCB板布局合理,焊点牢固,避免因振动导致开关失效。
    - 环境适应性:根据具体应用场景选择合适的触点材料和操作力级别。
    - 优化设计:结合实际负载情况,选择合适额定值的开关以减少发热损耗。

    5. 兼容性和支持


    - 兼容性:支持手动插入和自动插入,可与多种生产设备无缝集成。
    - 技术支持:CKSwitches 提供全面的技术支持和售后服务,客户可通过销售代表获取详细的合同规格包。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关操作力过大 | 检查装配工艺,调整焊接参数 |
    | 开关接触不良 | 更换金触点型号以提高导电性 |
    | 开关使用寿命不足 | 增加操作次数测试,重新评估材料 |

    7. 总结和推荐


    CKSwitches 的 KSA & KSL MKII 系列触控开关凭借其优异的密封性能、高可靠性和灵活的定制能力,在汽车、工业和消费电子等多个领域具有显著的竞争优势。我们强烈推荐此产品用于需要高稳定性和高耐用性的应用场景。无论是从技术参数还是实际使用效果来看,这款产品都值得信赖。
    综合评价:★★★★★(满分五星)
    推荐指数:高度推荐!

KSA0M332 LFT参数

参数
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 10mA
电压额定值 24V(DC)
执行器高度 4.7mm
执行器行程 500μm
机械寿命 1000000Cycles
操作力 1.3N
长*宽*高 6.2mm*6.2mm*4.7mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

KSA0M332 LFT厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

KSA0M332 LFT数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K KSA0M332 LFT KSA0M332 LFT数据手册

KSA0M332 LFT封装设计

查看详情并下载
Symbol
Footprint
3D Model
