PTS845VN20PSMTR4 LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: 12V(DC) Off-Mom SPST-NO 0.8N 贴片安装,黏合安装 4.5mm(长度)*2.55mm(宽度)
供应商型号: 3618350
供应商: 海外现货
标准整包数: 1

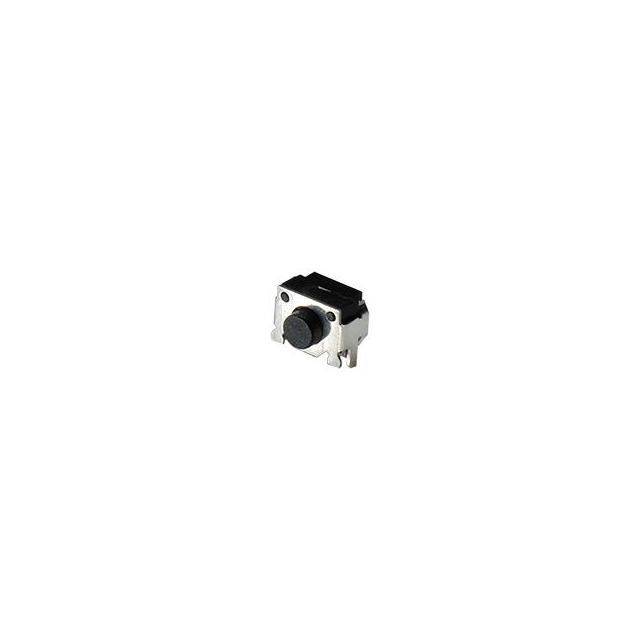

C&K 轻触开关 PTS845VN20PSMTR4 LFS

PTS845VN20PSMTR4 LFS概述


    产品简介


    CKSwitches公司推出的PTS845系列侧按式轻触开关是一种适用于各种便携式设备的高性能轻触开关。其主要特点是小巧紧凑的体积(4.5 x 3.4 x 3.3 mm),适合表面贴装(SMT)技术,具有多种操作力(80gf、160gf和260gf)。PTS845系列广泛应用于耳机/头戴设备、健康监测设备、运动手表、黑匣子和蓝牙配件等领域,提供了可靠的操作性能和长寿命。

    技术参数


    - 基本规格:4.5 x 3.4 x 3.3 mm
    - 操作方式:侧按式,带支架固定孔设计
    - 操作力:80gf ± 40gf, 160gf ± 50gf, 260gf ± 50gf
    - 使用寿命:100,000次
    - 接触方式:单极单掷(SPST)常开
    电气特性:
    - 最大电压:12 VDC
    - 最大直流电流:50 mA
    - 接触电阻:≤100 mΩ
    - 绝缘电阻:≥100 MΩ
    - 耐压强度:10 V
    环境要求:
    - 操作温度:-40°C 到 90°C
    - 存储温度:-30°C 到 80°C

    产品特点和优势


    PTS845系列轻触开关具有多种显著的优势。首先,其独特的侧按式设计结合支架固定孔使得安装更加方便快捷,提高了生产效率。其次,三种不同的操作力选择满足不同应用场景的需求,增强了产品的灵活性。此外,高使用寿命(100,000次)确保了长期稳定可靠的运行,使其成为众多便携式电子设备的理想选择。

    应用案例和使用建议


    PTS845系列轻触开关被广泛应用于多个领域。例如,在耳机/头戴设备中,它们可以用于音量控制或静音开关;在健康监测设备中,可以用于启动记录或调整模式;在运动手表中,可以用于导航或选择功能。
    使用建议:
    - 在安装时,请确保正确对准支架固定孔,以保证稳固安装。
    - 定期检查焊接点以确保良好的电气连接。
    - 使用适当的环境条件,避免极端高温或低温影响使用寿命。

    兼容性和支持


    PTS845系列轻触开关采用SMT技术,易于与现代电路板集成。厂商提供详细的图表帮助用户了解如何订购不同型号的产品。此外,CKSwitches公司还为客户提供全面的技术支持和售后服务,确保产品在整个生命周期内都能正常工作。

    常见问题与解决方案


    Q1: 如何确保焊接质量?
    A1: 采用符合IEC61760-1标准的红外回流焊工艺进行焊接,可确保良好的焊接效果。
    Q2: 开关在长时间使用后是否会失效?
    A2: PTS845系列经过严格测试,具备100,000次的使用寿命,只要按照正确的方法使用和维护,一般不会失效。

    总结和推荐


    综上所述,CKSwitches公司的PTS845系列侧按式轻触开关以其出色的性能和广泛的适用范围,在市场上具有较强的竞争力。无论是用于耳机、健康监测还是运动手表,该产品都能提供可靠且稳定的操作体验。因此,强烈推荐这一高性能轻触开关产品。
    如需进一步了解或订购,请访问CKSwitches官方网站。

PTS845VN20PSMTR4 LFS参数

参数
机械寿命 -
操作力 0.8N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 12V(DC)
执行器高度 -
执行器行程 -
长*宽*高 4.5mm(长度)*2.55mm(宽度)
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTS845VN20PSMTR4 LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS845VN20PSMTR4 LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS845VN20PSMTR4 LFS PTS845VN20PSMTR4 LFS数据手册

PTS845VN20PSMTR4 LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.0926
10+ ¥ 2.3429
100+ ¥ 2.3429
250+ ¥ 2.0993
500+ ¥ 2.0993
1000+ ¥ 2.0618
2000+ ¥ 2.0618
4000+ ¥ 2.0243
10000+ ¥ 2.0243
库存: 1770
起订量: 22 增量: 0
交货地:
最小起订量为:10
合计: ¥ 23.42
