PTS840 GKP SMTR LFS

产品分类: 轻触开关
厂牌: C&K
产品描述: C & K 轻触开关, 翼形接端, 尺寸 3.55 x 3.5mm, 表面, 单刀单掷
供应商型号: 14M-PTS840 GKP SMTR LFS
供应商: 云汉优选
标准整包数: 1

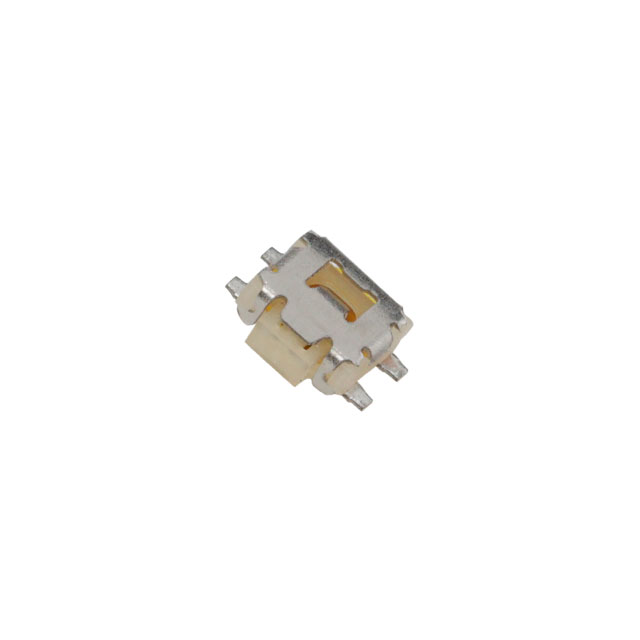

C&K 轻触开关 PTS840 GKP SMTR LFS

PTS840 GKP SMTR LFS概述


    产品简介


    产品名称:PTS840系列微型表面贴装侧操作按钮开关
    PTS840系列按钮开关是一种微小型的表面贴装侧操作开关,专为需要高可靠性、紧凑设计的应用而设计。这类开关主要应用于消费电子、个人健康诊断设备、遥控装置等场景。它们通过简单的SMT(表面贴装技术)安装,适用于多种电子设备。

    技术参数


    | 参数 | 描述 |

    | 类型 | SMT侧面操作 |
    | 操作力 | 160克(M), 220克(K) |
    | 铅类型 | Gullwing(G),前PIPG(P) |
    | 引脚选项 | 无,带引脚 |
    | 工作温度范围 | -40°C 至 85°C |
    | 最大电压 | 12 VDC |
    | 最大直流电流 | 50 mA |
    | 绝缘电阻 | ≥100 MΩ |
    | 接触电阻 | ≤500 mΩ |
    | 弹跳时间 | ≤10 ms |
    | 寿命 | 100,000次 |

    产品特点和优势


    特点:
    - 超小尺寸:3.5 x 3.55毫米的占位面积。
    - 强剪切阻力:前端PIPG铅选项提供出色的抗剪切性能。
    - ESD保护:可选的ESD引脚用于静电放电保护。
    - 缩小占用空间:适合需要紧凑设计的应用。
    优势:
    - 紧凑设计:适用于空间受限的应用场景。
    - 高可靠性:通过严格的测试,具有长寿命。
    - 易于集成:采用标准SMT安装,便于批量生产。

    应用案例和使用建议


    应用案例:
    - 消费电子产品,如智能手机和笔记本电脑。
    - 远程控制装置,如电视和空调遥控器。
    - 个人健康诊断设备,如血压计和血糖仪。
    使用建议:
    - 对于需要抵抗剪切应力的应用,建议选择“P”型引脚。
    - 如需精确对准按键和开关,应选用带有引脚的版本以减少焊接过程中的浮动问题。

    兼容性和支持


    - 兼容性:PTS840系列与现有的标准电路板设计高度兼容,适合大多数表面贴装工艺。
    - 支持服务:对于特定或定制的开关需求,可咨询当地代表获取详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 开关接触不良 | 检查焊接是否正确完成;检查是否有杂物阻碍接触点 |
    | 开关动作不流畅 | 调整应用按钮与开关的对准精度;确认引脚正确安装 |
    | 开关寿命短 | 确认是否达到规定的使用寿命;考虑更换为寿命更长的型号 |

    总结和推荐


    总结:
    - 优点:紧凑设计、高可靠性和易于集成的特性使得PTS840系列开关成为众多应用的理想选择。
    - 推荐:考虑到其多功能性和高性价比,强烈推荐PTS840系列按钮开关用于需要紧凑设计和高可靠性的电子设备。
    PTS840系列开关以其卓越的性能、广泛的应用范围和良好的客户支持,是市场上值得信赖的选择。

PTS840 GKP SMTR LFS参数

参数
开关配置 SPST-NO
电流额定值 50mA
电压额定值 12V(DC)
执行器高度 -
执行器行程 200μm
机械寿命 100000Cycles
操作力 2.2N
开关功能 Off-Mom
长*宽*高 4.7mm*2.9mm*3.75mm
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

PTS840 GKP SMTR LFS厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

PTS840 GKP SMTR LFS数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K PTS840 GKP SMTR LFS PTS840 GKP SMTR LFS数据手册

PTS840 GKP SMTR LFS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 3.1512
10+ ¥ 2.8639
30+ ¥ 2.243
100+ ¥ 1.9834
300+ ¥ 1.9093
3500+ ¥ 1.8537
库存: 6942
起订量: 1 增量: 3500
交货地:
最小起订量为:1
合计: ¥ 3.15
