OS202013MT5QN1

产品分类: 滑动开关
厂牌: C&K
产品描述: 30V(DC) On-On 10000Cycles 30V 300mA(DC) 非短路(BBM) 4mm 通孔安装 11.6mm(长度)*9.9mm(高度)
供应商型号: 2435097
供应商: element14
标准整包数: 10

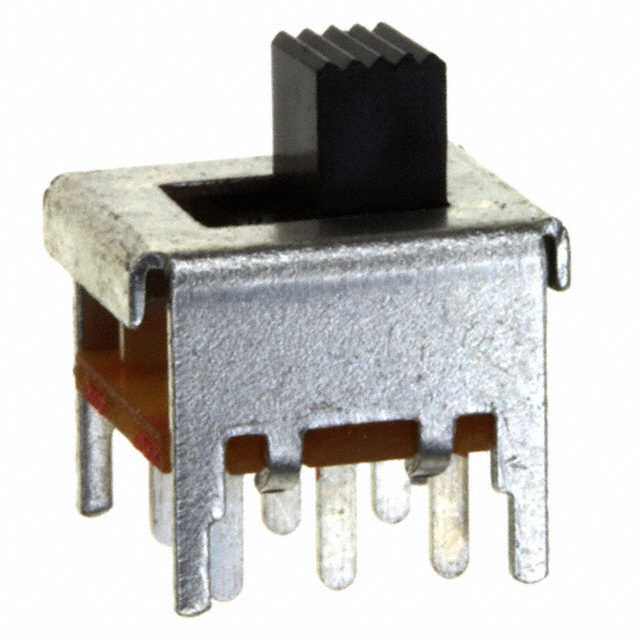

C&K 滑动开关 OS202013MT5QN1

OS202013MT5QN1概述

    # ISlide 系列微型滑动开关产品技术手册

    产品简介


    ISlide 系列微型滑动开关是一种设计精巧且功能强大的电子元件,广泛应用于各种设备中。该系列开关提供单极双掷(SPDT)、单极三掷(SP3T)和双极三掷(DP3T)等多种配置,支持短路或非短路接触选项。ISlide 开关具有小巧的外形尺寸,适用于PCB板安装及面板安装方式,满足不同用户需求。产品主要面向测试测量设备、计算机外设、网络产品及消费电子产品等领域。

    技术参数


    | 参数名称 | 值 |

    | 接触额定值 | 0.1A @ 12VDC |
    | 机械和电气寿命 | 10,000 次 |
    | 接触电阻 | ≤20mΩ |
    | 绝缘电阻 | ≥100MΩ (500VDC) |
    | 耐压强度 | 500VAC (1分钟) |
    | 工作温度范围 | -30°C 至 +70°C |
    外形尺寸(英寸/毫米)
    - 长:12.6 mm (0.496")
    - 宽:6.8 mm (0.268")
    - 高:6.1 mm (0.240")
    特殊选项
    - 高温版本可用(标记为“C”)

    产品特点和优势


    - 丰富的选择:多种拨动位置、终端连接方式及接触模式可供选择。
    - 可靠的性能:高寿命设计,保证长期稳定运行。
    - 环保材料:符合RoHS标准,采用无卤素材料制造。
    - 多样化安装方式:支持PCB板安装与面板安装。

    应用案例和使用建议


    典型应用
    - 测试与测量设备
    - 计算机外围设备及网络产品
    - 消费类电子产品
    使用建议
    - 在设计电路时,请确保开关的工作电压和电流不超过其额定值。
    - 对于高温环境,建议选用带有“C”后缀的高温版本开关以延长使用寿命。

    兼容性和支持


    ISlide 系列开关可以与其他主流品牌的产品互换使用,方便客户进行替代升级。此外,制造商提供了详尽的技术支持服务,包括样品请求、技术支持以及定制化方案开发等。

    常见问题与解决方案


    1. 问:如何判断一个开关是短路还是非短路接触?
    - 答:查看产品型号末尾是否有“S”或“Q”。例如,“QS”表示短路接触,“QN”表示非短路接触。
    2. 问:如果需要更高额定值怎么办?
    - 答:请联系制造商咨询更高额定值的产品信息。
    3. 问:是否可以进行定制化生产?
    - 答:可以,具体详情请与客服中心联系。

    总结和推荐


    ISlide 系列微型滑动开关凭借其出色的耐用性、广泛的适用性和良好的性价比,在市场上占据了一席之地。对于那些需要高性能、可靠性和灵活性的用户来说,它无疑是一个理想的选择。总体而言,我们非常推荐这一系列产品用于各类电子设备中。
    如果您正在寻找一款性能优异且价格合理的滑动开关,ISlide 系列将是您的最佳伙伴!

OS202013MT5QN1参数

参数
电压额定值 30V(DC)
执行器长度 4mm
机械寿命 10000Cycles
开关功能 On-On
最大交流触点电压 -
最大直流触点电压 30V
触点时间 非短路(BBM)
电流额定值 300mA(DC)
长*宽*高 11.6mm(长度)*9.9mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

OS202013MT5QN1厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

OS202013MT5QN1数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K OS202013MT5QN1 OS202013MT5QN1数据手册

OS202013MT5QN1封装设计

查看详情并下载
Symbol
Footprint
3D Model
