RTE0200N05

产品分类: 拨码开关
厂牌: C&K
产品描述: 1500Cycles DIP 通孔安装 7.3914mm*7.2mm*8mm
供应商型号:
供应商:
标准整包数: 0

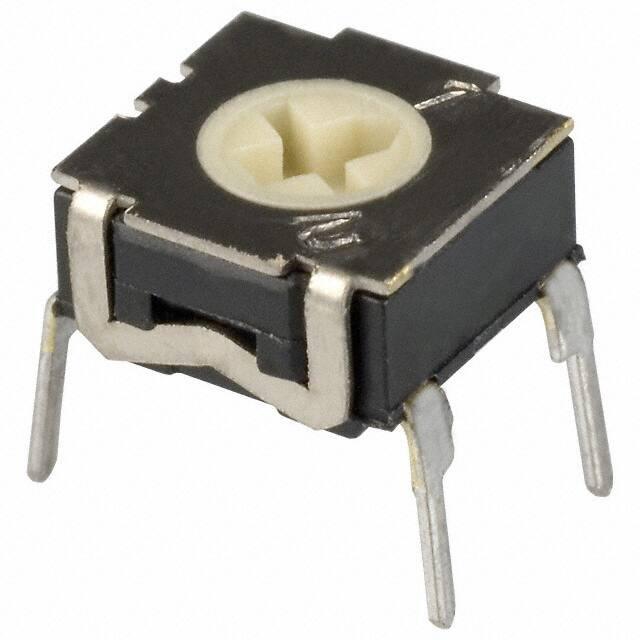

C&K 拨码开关 RTE0200N05

RTE0200N05概述

    电子元器件产品技术手册

    产品简介


    CK Components推出的RTE系列低剖面旋转式直插式拨码开关(Rotary Dip Switch)是市场上一款具有高可靠性和多样选择性的电子元器件。它广泛应用于定时器、自动化组件、计算机及其外围设备、报警系统、门禁控制和仪器仪表等领域。通过不同类型的拨码设置,可以实现特定编码功能,适用于多种复杂的应用场景。

    技术参数


    | 参数 | 规格 |
    | : | : |
    | 接触额定值 | 金:最大电流100mA,最小电压10μA,最高直流电压30V,最低接触电压20mV;银:最大电流100mA,最小电流1mA,最高直流电压50V,最低接触电压2V |
    | 机械寿命 | RTE02/03: 1,500次操作;RTE04/10/16: 20,000次操作 |
    | 接触电阻 | 最初:最大100mΩ;生命周期后:最大150mΩ |
    | 绝缘电阻 | RTE02/03: 最小10^13Ω;RTE04/10/16: 初始最小10^10Ω |
    | 介电强度 | RTE02/03: 500 Vrms;RTE10/16: 300 Vrms |
    | 操作温度范围 | -25°C至85°C |
    | 存储温度范围 | -40°C至85°C |

    产品特点和优势


    RTE系列低剖面旋转式拨码开关的主要特点如下:
    - 可提供通孔安装和表面贴装两种型号;
    - 尺寸小巧且金属盖耐用,有黑色或银镍表面处理;
    - 提供2、3、4、10和16个位置选项,适合不同需求;
    - 大量的编码选项,包括BCD、二进制补码、格雷码和十六进制码;
    - 垂直或反向版本可选,以适应不同的安装需求;
    - 符合RoHS标准,环保无铅。

    应用案例和使用建议


    - 应用案例:这些拨码开关常用于计算机主板上的硬件设定,以及各种自动化控制系统的配置。
    - 使用建议:根据具体的应用需求选择合适的安装方式和编码类型。例如,在需要大量编程的情况下,选择具备较高编码选择性的型号。

    兼容性和支持


    - 兼容性:该产品支持通孔和表面贴装两种安装方式,并提供多种编码选择。此外,还可订购单独的按钮配件。
    - 支持:厂商提供详细的文档和支持服务,帮助用户进行安装和调试。

    常见问题与解决方案


    1. Q: 拨码开关频繁出现接触不良怎么办?
    - A: 确认接触面清洁且无腐蚀。如果接触材料为银,可能需要更换新的开关,因为银材料可能会因硫化反应而失去导电性。

    2. Q: 如何确保在极端温度环境下正常使用?
    - A: 严格按照推荐的操作温度范围使用,并确保良好的散热措施。若超出温度范围,则可能导致开关损坏。

    总结和推荐


    RTE系列低剖面旋转式拨码开关凭借其紧凑的设计、丰富的编码选项和出色的电气特性,成为众多应用场景的理想选择。无论是作为定时器还是计算机配件的一部分,它都能提供稳定可靠的性能。尽管某些特定配置可能需要额外开发,但总体而言,这款产品以其高效性和多功能性在市场上占据了一席之地,值得推荐给广大用户。

RTE0200N05参数

参数
机械寿命 1500Cycles
最大交流触点电压 -
引脚总间距 -
电流额定值 -
电压额定值 -
电气寿命 -
长*宽*高 7.3914mm*7.2mm*8mm
通用封装 DIP
安装方式 通孔安装
零件状态 停产
包装方式 管装

RTE0200N05厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

RTE0200N05数据手册

厂牌 PDF简要描述 下载
C&K 拨码开关 C&K RTE0200N05 RTE0200N05数据手册

RTE0200N05封装设计

查看详情并下载
Symbol
Footprint
3D Model
