NANOT 160 BP

产品分类: 轻触开关
厂牌: C&K
产品描述: 15V(DC) Off-Mom SPST-NO 1.6N SMD 贴片安装,黏合安装 2.2mm(长度)*1.65mm(宽度)
供应商型号: UA-NANOT 160 BP
供应商: 海外现货
标准整包数: 7500

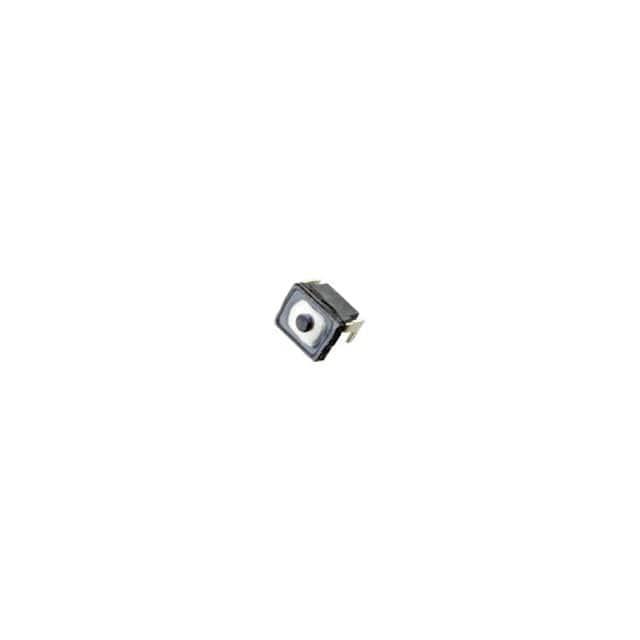

C&K 轻触开关 NANOT 160 BP

NANOT 160 BP概述

    NanoT 系列紧凑型轻触开关技术手册

    产品简介


    NanoT系列是一款由CK开关公司生产的紧凑型轻触开关,具有多种型号以适应不同的应用场景。其设计适用于微型电子设备,如助听器、耳机、运动手表和物联网便携设备。轻触开关是电子产品中最常用的输入装置之一,能够提供快速且可靠的机械信号传输,使产品操作更便捷。

    技术参数


    - 行程:0.1 mm ± 0.05 mm
    - 工作温度范围:-40°C 至 +85°C
    - 额定值:15V直流/20毫安
    - 绝缘电阻:最小100兆欧
    - 耐压值:250V交流(50~60Hz,2mA)持续1分钟
    - 反弹时间:最大10毫秒(ON/OFF)
    - 接触电阻:最大500毫欧
    - 安装方式:SMT或PI插孔焊
    - 防护等级:IP67(防水防尘)

    产品特点和优势


    - 超紧凑尺寸:适用于空间受限的应用环境。
    - 多样化安装方式:支持SMT表面贴装和PI插孔焊,确保灵活性。
    - 高耐用性:具有极高的使用寿命(最多可达30万次)。
    - 集成式按钮:简化设计流程,便于组装。
    - 防水防尘:提高设备的可靠性。

    应用案例和使用建议


    NanoT系列轻触开关特别适合于助听器、耳机、运动手表和物联网便携设备。这些应用需要高度可靠的信号传输,并且由于设备体积小,需要占用尽可能少的空间。
    对于这些应用,我们建议根据设备的具体需求选择合适的安装方式。例如,在助听器和运动手表中,可选择侧式动作的开关;而在耳机中,顶式动作可能更为适用。此外,防水防尘特性使得这些开关非常适合户外活动相关的设备。

    兼容性和支持


    该产品兼容于各种主流电路板设计标准,支持SMT和PI两种安装方式。制造商提供详尽的技术文档和支持服务,以帮助用户更好地理解和使用产品。针对特定需求,用户可以咨询当地的销售代表获取进一步的帮助。

    常见问题与解决方案


    - Q: 开关出现卡顿怎么办?
    - A: 检查是否有异物堵塞开关并进行清理。如情况未改善,可能需要更换新的开关。

    - Q: 如何判断开关是否已经损坏?
    - A: 使用多用电表测量接触电阻。如果超过规定范围,则可能已损坏,建议更换新的开关。
    - Q: 开关的额定电流过低怎么办?
    - A: 需要更换为更高额定电流的开关。请参考手册选择合适的型号并进行更换。

    总结和推荐


    总体而言,NanoT系列轻触开关凭借其紧凑的体积、多样化的安装方式和较高的可靠性,在众多微型电子设备应用中表现出色。其出色的防水防尘能力以及较长的使用寿命,使其成为许多小型电子设备的理想选择。综上所述,我强烈推荐使用NanoT系列轻触开关。

NANOT 160 BP参数

参数
机械寿命 -
操作力 1.6N
开关功能 Off-Mom
开关配置 SPST-NO
电流额定值 -
电压额定值 15V(DC)
执行器高度 -
执行器行程 -
长*宽*高 2.2mm(长度)*1.65mm(宽度)
通用封装 SMD
安装方式 贴片安装,黏合安装
零件状态 在售
包装方式 卷带包装

NANOT 160 BP厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

NANOT 160 BP数据手册

厂牌 PDF简要描述 下载
C&K 轻触开关 C&K NANOT 160 BP NANOT 160 BP数据手册

NANOT 160 BP封装设计

查看详情并下载
Symbol
Footprint
3D Model
