V80114SS05Q

产品分类: 滑动开关
厂牌: C&K
产品描述: 125V(AC) On-Off 30V 125V 未指定 面板安装
供应商型号: N-V80114SS05Q
供应商: 云汉优选
标准整包数: 1

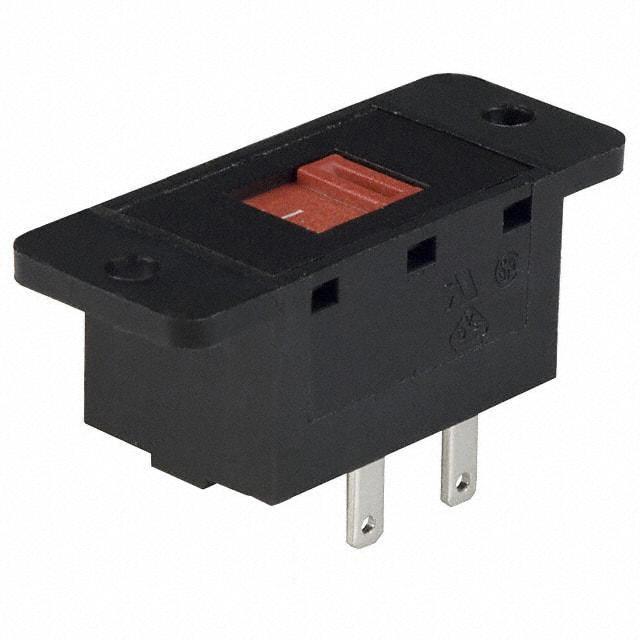

C&K 滑动开关 V80114SS05Q

V80114SS05Q概述

    电子元器件产品技术手册:ISlide I–33 电源与线路电压选择滑动开关

    产品简介


    ISlide I–33 是一款多功能的电源与线路电压选择滑动开关(Power & Line Voltage Select Slide Switch),适用于多种家用电器和工业设备中。它提供了便捷的面板安装和PC板安装方式,能够灵活适应不同的应用环境。该型号的ISlide滑动开关支持高电流(高达10安培)操作,并且配备了方便的螺钉驱动槽,以提高易用性。

    技术参数


    - 接触额定值:10安培 @ 125伏交流电(50/60赫兹),85°C;5安培 @ 250伏交流电(50/60赫兹),85°C;2(0.5)安培 @ 250伏交流电(50/60赫兹),85°C;4RA @ 30伏直流电,85°C
    - 电气寿命:全负载下可达10,000次开关循环
    - 接触电阻:典型初始值小于10毫欧姆(@2-4伏直流电,100毫安)
    - 绝缘电阻:最小10^9 欧姆
    - 耐压强度:海平面下最小1000伏有效值
    - 工作温度范围:-30°C 至 +85°C
    - 外壳材料:尼龙(UL94V-2),黑色
    - 接触材料:镀银铜
    - 端子材料:镀银铜
    - 接触弹簧材料:音乐线或不锈钢
    - 终端密封:环氧树脂

    产品特点和优势


    ISlide I–33 拥有多项独特优势:
    - 高性能接触额定值:适用于高电流操作环境,确保在不同应用场景下的稳定运行。
    - 快速连接端子:提供便捷的快速连接选项,简化安装过程。
    - 环境友好:符合RoHS标准,环保无害。
    - 广泛的电气兼容性:可在不同频率和电压等级下正常工作,满足多样化需求。

    应用案例和使用建议


    ISlide I–33 通常用于各种家用电器和工业控制设备中。例如,在洗衣机中用于选择洗涤模式和温度,或者在电饭煲中用于调节加热功率。在实际应用中,用户可以根据具体需求选择合适的接触材料和端子类型,以提高开关的耐用性和可靠性。建议在高温环境下使用时增加散热措施,以避免过热导致的故障。

    兼容性和支持


    该型号的ISlide I–33 开关兼容多种面板安装方式,如S2型插拔式面板安装和MS型通孔PC板安装等。制造商提供了详细的技术支持和售后服务,如有特殊需求或定制选项,可以联系客户服务部门获取更多帮助。

    常见问题与解决方案


    - 问题:接触电阻过大
    - 解决方案:检查接触材料是否为镀银铜,并确保安装正确,无污物污染。
    - 问题:电气寿命低于预期
    - 解决方案:确认使用环境是否符合额定条件,减少频繁的开关操作,确保设备在最佳状态下运行。
    - 问题:开关不响应
    - 解决方案:检查开关是否被正确安装,确认电源输入无误,并清洁接头部位。

    总结和推荐


    ISlide I–33是一款性能优越、易于使用的电源与线路电压选择滑动开关。它具备高电流承载能力、快速连接端子及环保材质等特点,适用于多种应用场景。对于需要频繁操作且要求高可靠性的设备,ISlide I–33 是一个值得推荐的选择。

V80114SS05Q参数

参数
触点时间 未指定
电流额定值 -
电压额定值 125V(AC)
执行器长度 -
机械寿命 -
开关功能 On-Off
最大交流触点电压 125V
最大直流触点电压 30V
安装方式 面板安装
零件状态 在售
包装方式 散装

V80114SS05Q厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

V80114SS05Q数据手册

厂牌 PDF简要描述 下载
C&K 滑动开关 C&K V80114SS05Q V80114SS05Q数据手册

V80114SS05Q封装设计

查看详情并下载
Symbol
Footprint
3D Model
