7401P4YCQI

产品分类: 拨动开关
厂牌: C&K
产品描述: 28V(DC) On-On 40000Cycles 28V 120V 5A 6.35mm 插件 面板安装 12.7mm(长度)*27.33mm(高度)
供应商型号: N-7401P4YCQI
供应商: 云汉优选
标准整包数: 1

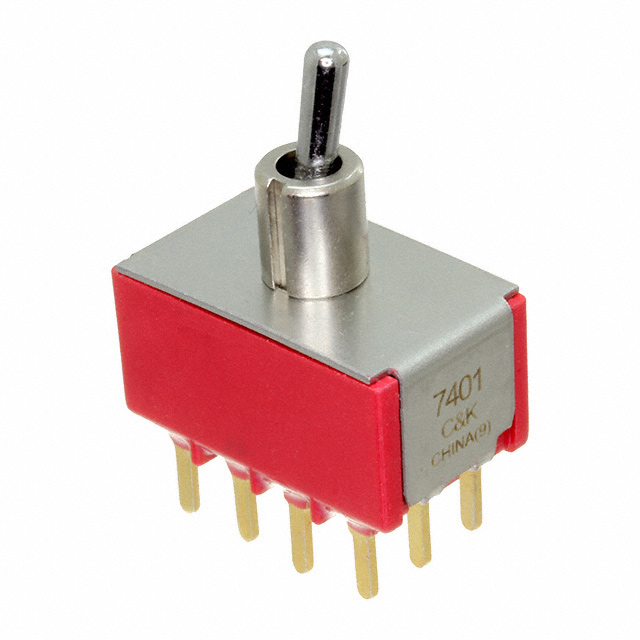

C&K 拨动开关 7401P4YCQI

7401P4YCQI概述

    7000 Series Miniature Toggle Switches

    1. 产品简介


    7000 系列微型开关是用于多种应用场合的高性能切换设备。这些开关因其多功能性而受到广泛青睐,适用于各种电信、仪器仪表和医疗设备等领域。本系列开关提供多极(Multi-pole)和多位置(Multi-position)选项,允许用户根据需要定制其开关功能。此外,还提供了多样化的致动器(Actuator)和终端(Termination)选项,以满足不同应用场景的需求。

    2. 技术参数


    | 参数 | 描述 |

    | 接触额定值 | B 接触材料:最大 0.4 VA @ 20 V AC 或 DC
    Q 接触材料:最大 5 安培 @ 120 V AC 或 28 V DC; 2 安培 @ 250 V AC。详细信息请见页 F-15 |
    | 电气寿命 | 7X01 和 UX1 型号:满载条件下 100,000 次循环。
    其他型号:40,000 次循环。 |
    | 接触电阻 | 初始状态下 <10 mΩ,典型值为 2-4 V DC,100 mA,适用于银和镀金接触材料。 |
    | 绝缘电阻 | 最小值为 10^9 Ω。 |
    | 工作电压 | 最大值为 1000 Vrms @ 海平面。 |
    | 工作温度范围 | -30°C 至 85°C。 |
    | 焊接性 | 符合 MIL-STD-202F 方法 208D 或 EIA RS-186E 方法 9 的标准(蒸汽老化 1 小时)。 |

    3. 产品特点和优势


    7000 系列微型开关具备多个独特的功能和优势:
    - 多极和多位置:允许用户根据需求定制功能。
    - 广泛的致动器和终端选项:适用于不同的应用场景。
    - 环氧树脂密封:与底部清洗兼容,增强了清洁性能。
    - RoHS 合规性:可提供符合 RoHS 标准的型号,满足环保要求。

    这些特点使其在电信、医疗设备等领域的应用中脱颖而出,拥有强大的市场竞争力。

    4. 应用案例和使用建议


    7000 系列微型开关常用于电信设备、仪器仪表和医疗设备等领域。例如,在电信设备中,该系列开关可以用来控制电源通断,确保设备正常运行。在医疗设备中,它能够作为安全开关来保护医护人员和患者。
    使用建议:
    - 在选择合适的开关时,应根据具体的应用环境和需求来选择适当的开关类型、接触材料和终端配置。
    - 考虑到长期稳定性和可靠性,建议选择经过电气寿命测试的型号,以确保设备的长久使用。
    - 使用前,确保阅读技术手册,以了解详细的安装和使用指南,避免误操作导致的损坏。

    5. 兼容性和支持


    7000 系列微型开关提供了广泛的兼容性选项,适用于不同的电路板布局。它还提供了多样的终端类型,如直角穿孔型(Right Angle, PC Thru-hole)和垂直穿孔型(Vert. Right Angle, PC Thru-hole),满足了不同布线需求。若需要特定或定制的开关,客户可以联系客户服务以获取更多信息和支持。

    6. 常见问题与解决方案


    - 问题:如何选择适合的开关型号?
    - 解决方案:根据所需的应用场景和电气特性(如电压、电流、频率等),选择对应的开关型号和配置。具体选型指南可以在手册页 F-4 中找到。
    - 问题:如何正确安装开关?
    - 解决方案:确保开关的接触面清洁且无污染,使用正确的工具进行紧固,并参考手册中的安装图示进行操作。
    - 问题:如何清洁开关以延长使用寿命?
    - 解决方案:可以使用温和的清洗剂和软刷进行清洁,对于环氧密封的开关,推荐采用底部清洗方式。

    7. 总结和推荐


    7000 系列微型开关是一款高性能的多功能开关产品,适用于多种应用场景。其出色的电气特性和可靠的性能表现使其成为各种电子设备的理想选择。鉴于其广泛的兼容性和完善的客户支持,我们强烈推荐这一系列产品给各类电子设备制造商和工程师。
    通过精心挑选和正确使用,这些开关将能为您的应用带来显著的优势,提升系统的可靠性和效率。

7401P4YCQI参数

参数
最大直流触点电压 28V
电流额定值 5A
电压额定值 28V(DC)
执行器长度 6.35mm
机械寿命 40000Cycles
开关功能 On-On
指示颜色 -
最大交流触点电压 120V
长*宽*高 12.7mm(长度)*27.33mm(高度)
通用封装 插件
安装方式 面板安装
零件状态 在售
包装方式 散装

7401P4YCQI厂商介绍

C&K公司(Copal Electronics)是一家全球领先的电子开关和接口解决方案供应商,成立于1938年,总部位于美国。C&K公司的产品广泛应用于各种电子设备中,包括消费电子、工业控制、汽车电子、医疗设备等领域。

C&K公司主营产品分类包括:

1. 微动开关:用于需要精确控制的场合,如游戏控制器、遥控器等。
2. 轻触开关:适用于需要轻触操作的设备,如手机、平板电脑等。
3. 滑动开关:用于调整设备设置,如音量、亮度等。
4. 按键开关:用于简单的开关操作,如电源开关、紧急停止按钮等。
5. 旋转开关:用于调整设备参数,如频率、速度等。
6. 接口产品:如USB、HDMI等连接器,用于设备之间的连接。

C&K的优势在于:

1. 技术创新:C&K不断研发新技术,提高产品性能和可靠性。
2. 定制服务:C&K提供定制化解决方案,满足客户的特定需求。
3. 质量保证:C&K严格控制产品质量,确保产品在各种环境下都能稳定工作。
4. 全球服务:C&K在全球设有多个办事处和制造基地,为客户提供快速响应和技术支持。

7401P4YCQI数据手册

厂牌 PDF简要描述 下载
C&K 拨动开关 C&K 7401P4YCQI 7401P4YCQI数据手册

7401P4YCQI封装设计

查看详情并下载
Symbol
Footprint
3D Model
